Мир не стоит на месте, дизайны квартир становятся с каждым днем приближены к космическим, используются новые решения, в том числе и в освещении. Не стало исключением и трековое освещение. В последнее время все чаще стали использоваться магнитные трековые светильники. Производители придумывают различные модификации, способные зацепить внимание покупателя. В связи с популяризацией данного направления возникает много вопросов, например, как подключить магнитную трековую систему или как управлять магнитными трековыми светильниками. Для удобства наших клиентов мы решили более подробно рассказать о том, какие плюсы имеет данное решение, как его установить и как правильно им пользоваться. Итак, разберемся в основных характеристиках данного устройства.
1. Напряжение

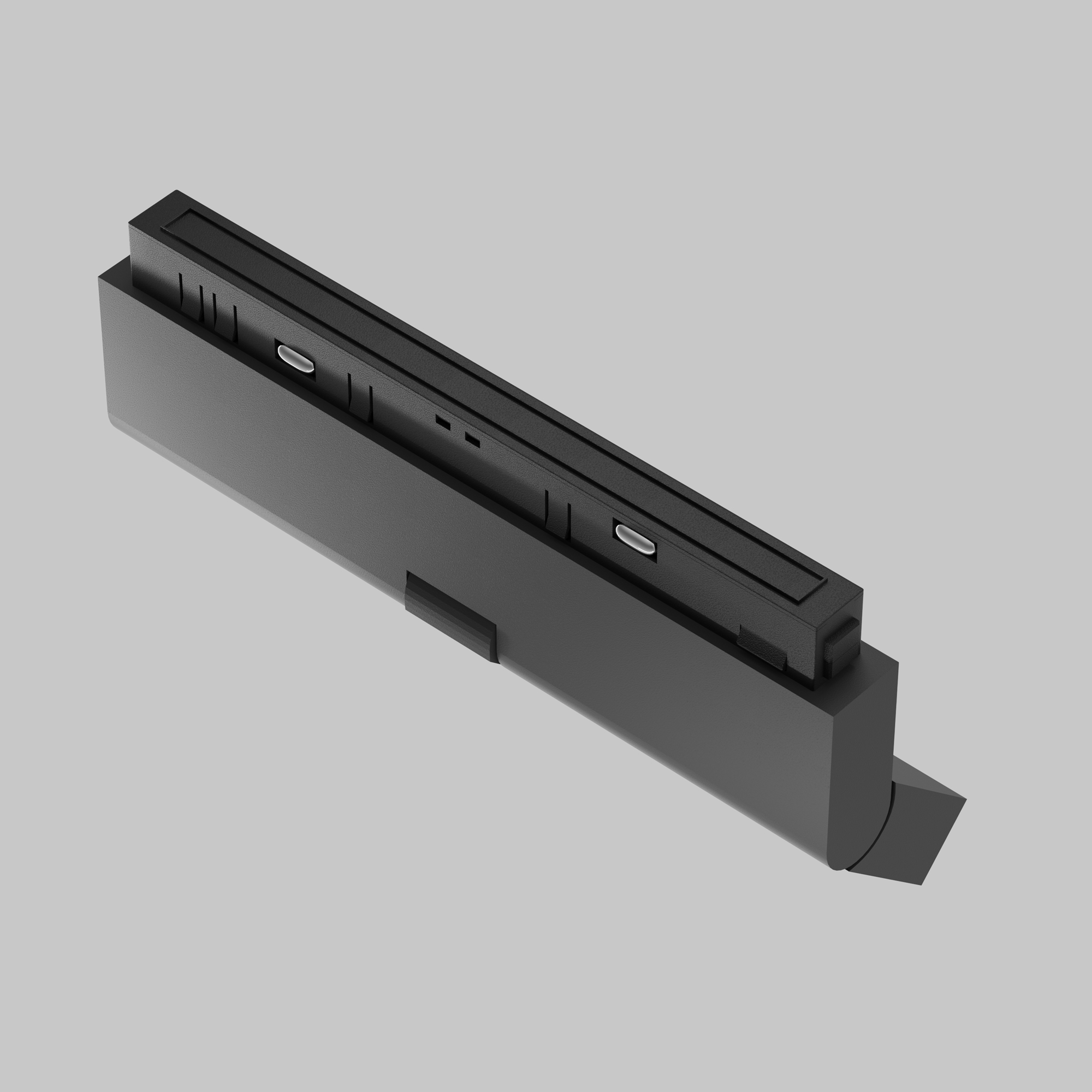

Главное, что нужно знать, магнитная трековая система (в нашем случае серия Exility) работает на пониженном напряжении 48V, так как светодиоды не функционируют на обычном напряжении 220В. Для этого используется блок питания, который может быть либо выносным (располагается под подшивным потолком в лючке или в распределительном щитке), либо встраиваемым в шинопровод. Первый способ предпочтительнее с точки зрения дальнейшего обслуживания.
Блоки отличаются не только по цвету, но и по мощности. Так, встраиваемые блоки есть только на 100Вт и 200Вт. Выносные же имеют мощность 100Вт, 150Вт, 200Вт и 350Вт. Для того, чтобы правильно подобрать мощность такого источника, необходимо суммировать мощности всех светильников и добавить запас 15%, что и будет искомым показателем. Блоки питания для Exility:
- встраиваемые в шинопровод: TRX034DR4-100B и TRX034DR4-200B (черные), TRX034DR4-100W и TRX034DR4-200W (белые)
- выносные блоки питания: TRX004DR-350S, TRX004DR-200S, TRX004DR-150S, TRX004DR-100S
2. Направляющий рейл

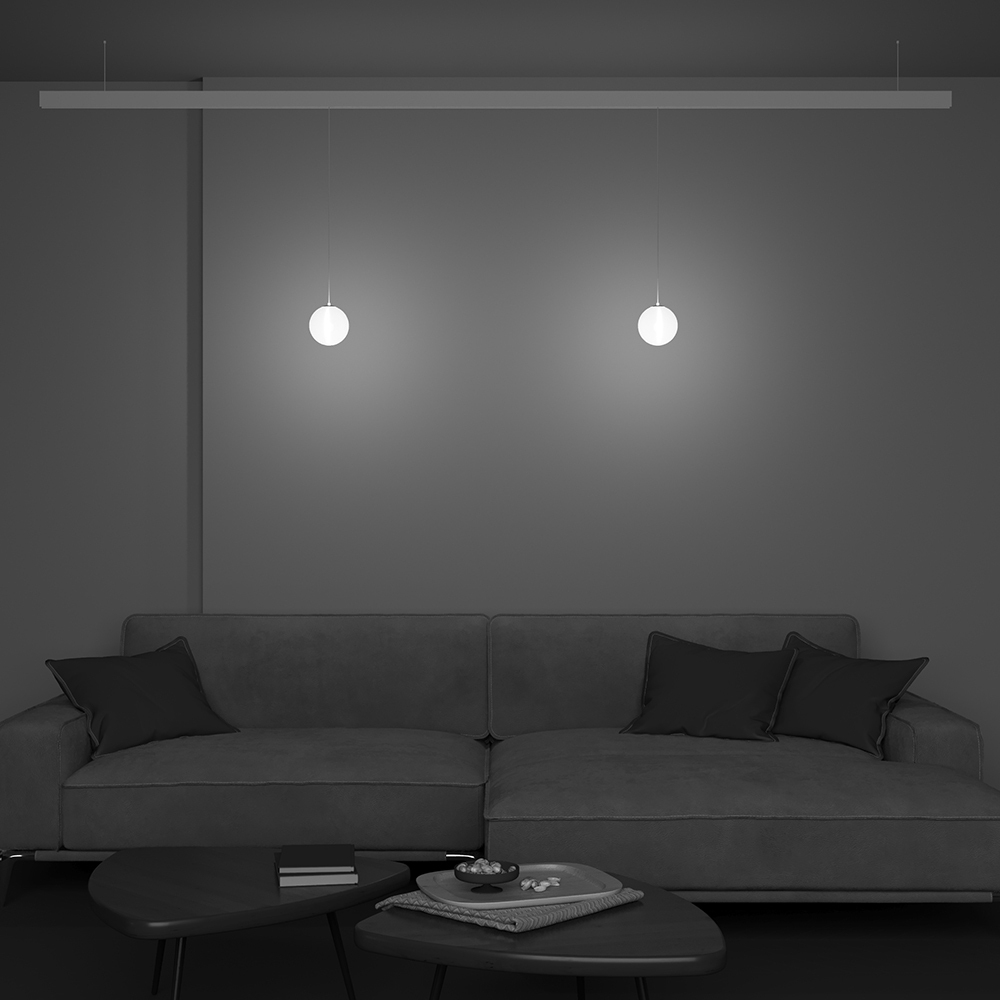

Сам шинопровод (направляющая для светильников) может быть встраиваемым, накладным или подвесным на тросах. По цвету шина может быть черная или белая. Длины имеет 1, 2 и 3 метра. Также имеется возможность монтажа в натяжной потолок с применением специального алюминиевого профиля (TRA034MP-212S) с пазами, в которые заправляется полотно. Для корректного крепления полотна необходимо также использовать заглушки для профиля (TRA034MPEC-21S).

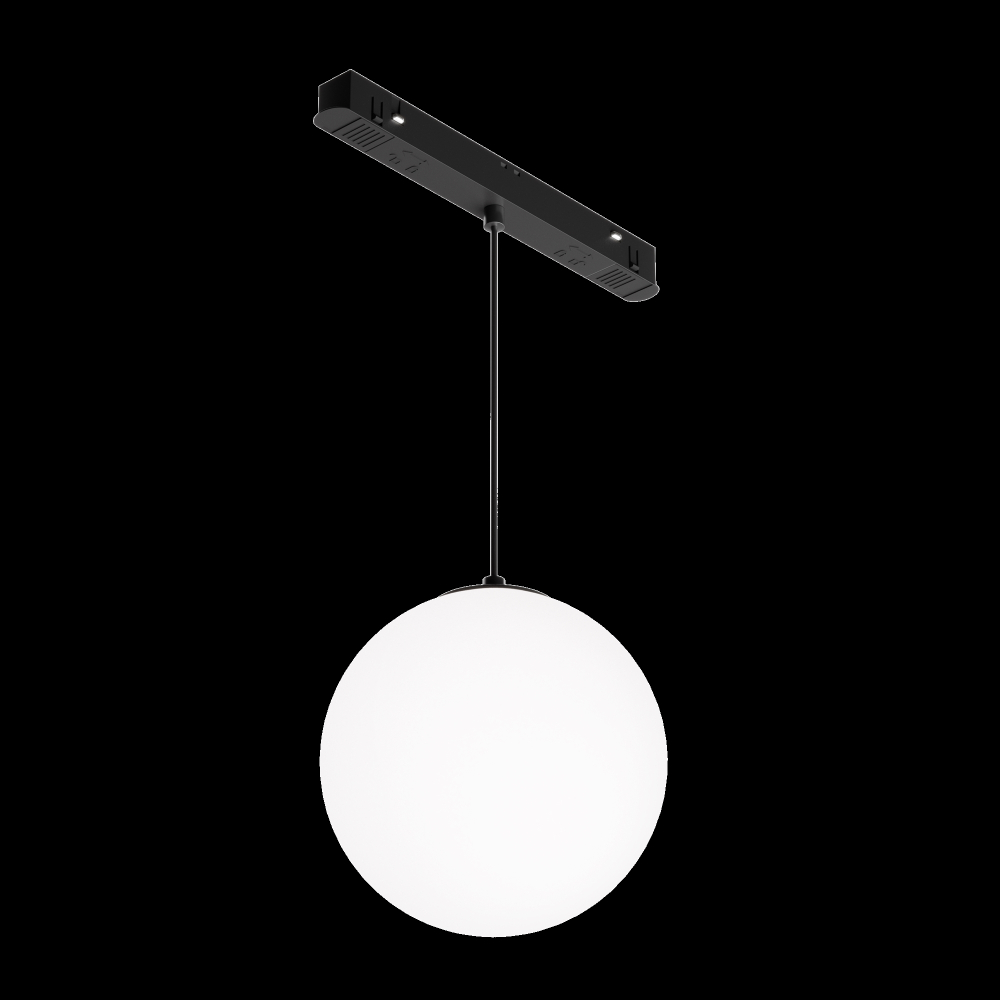

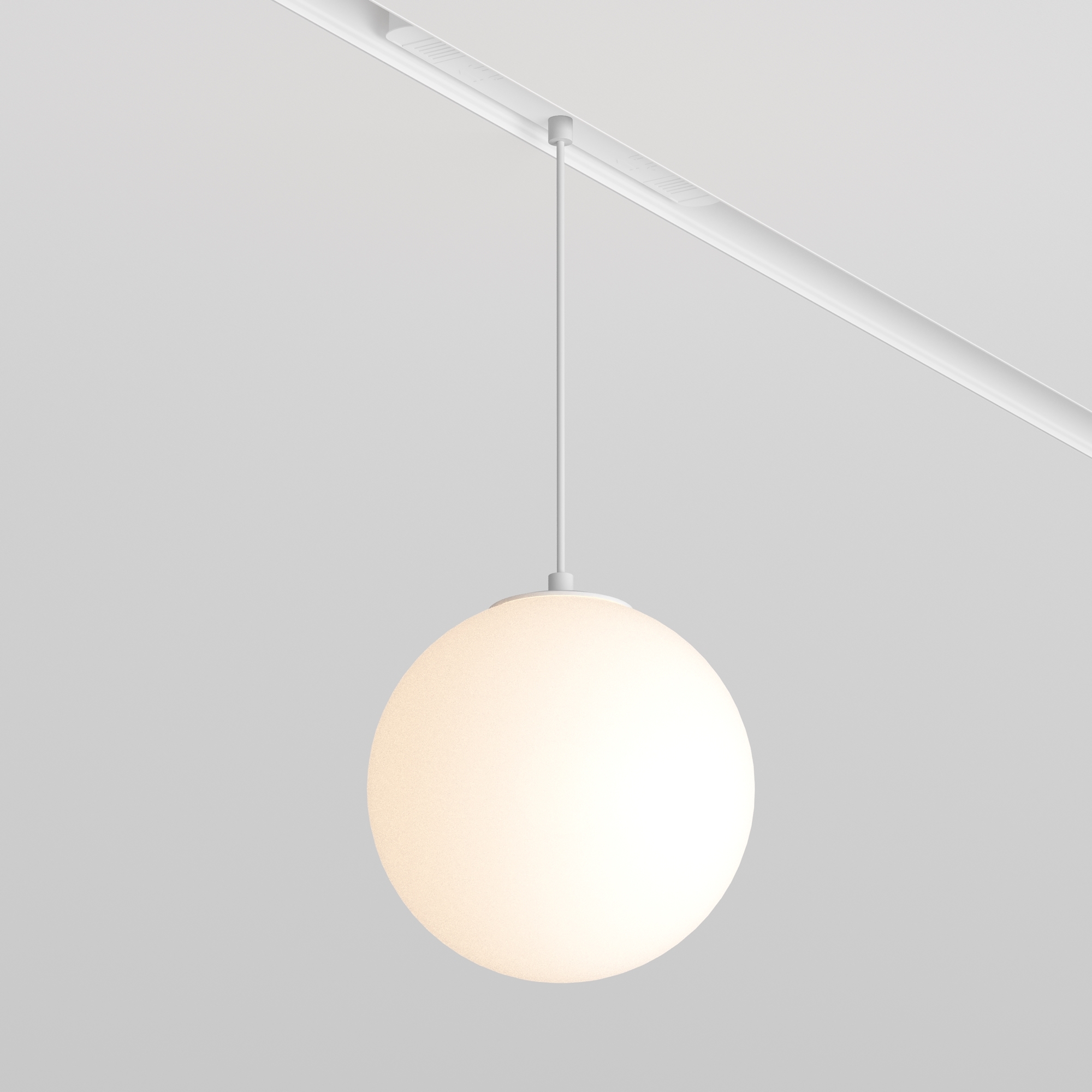

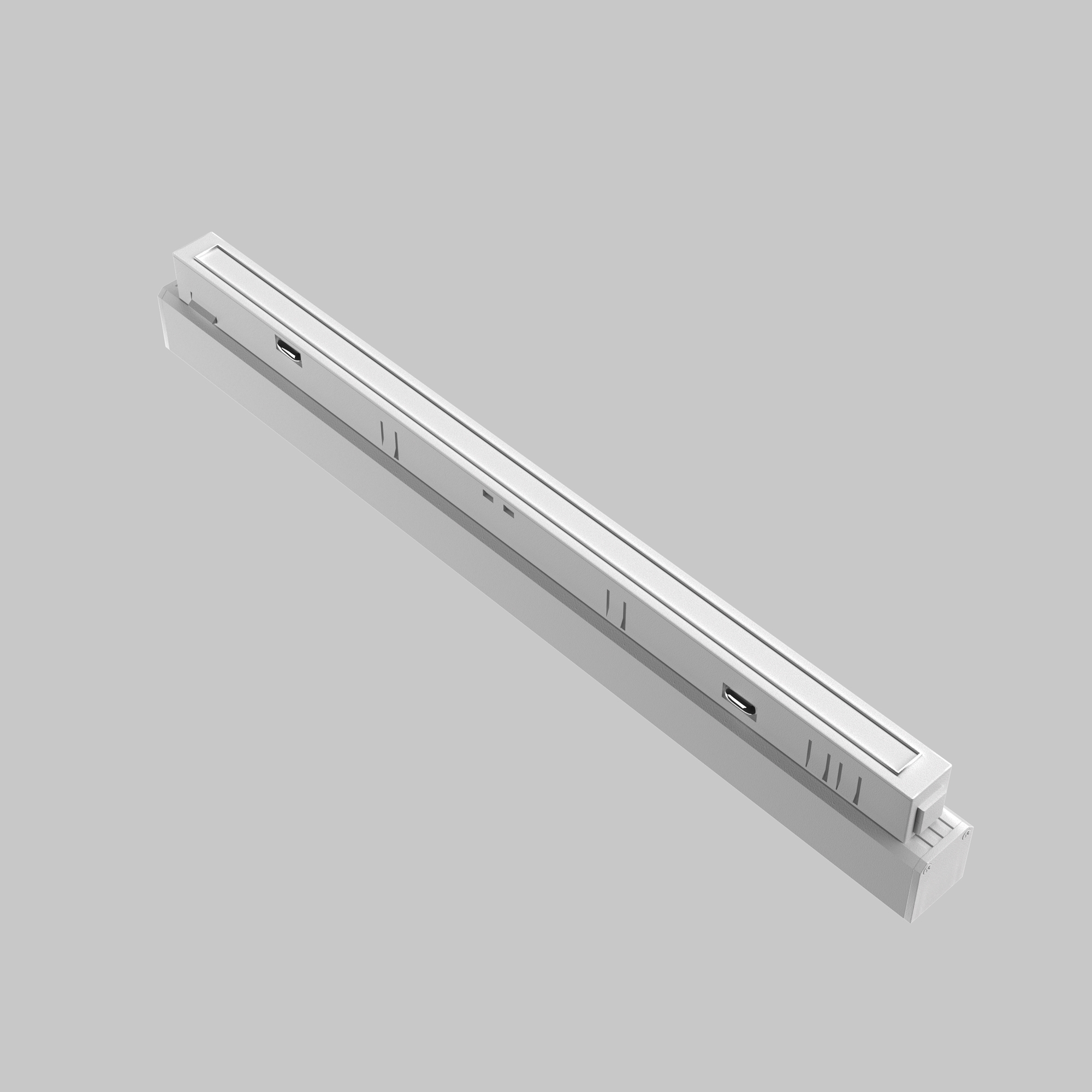

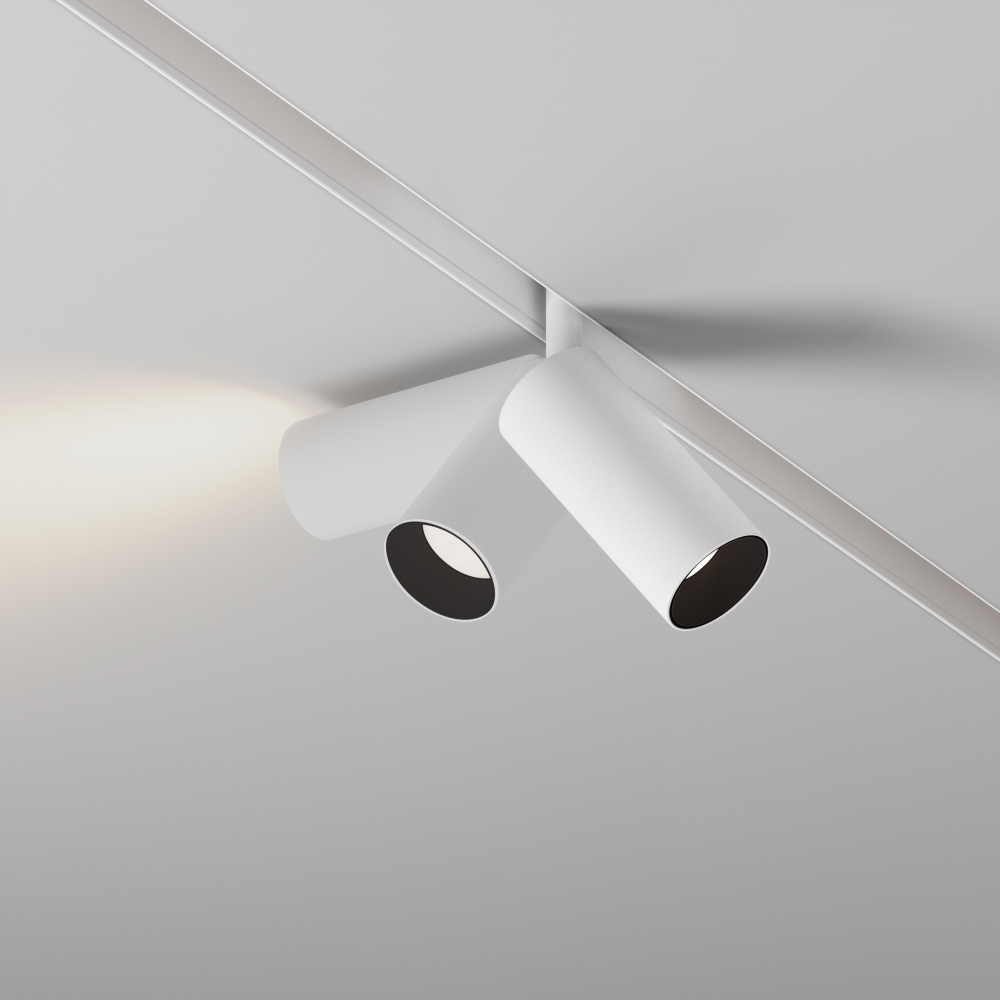

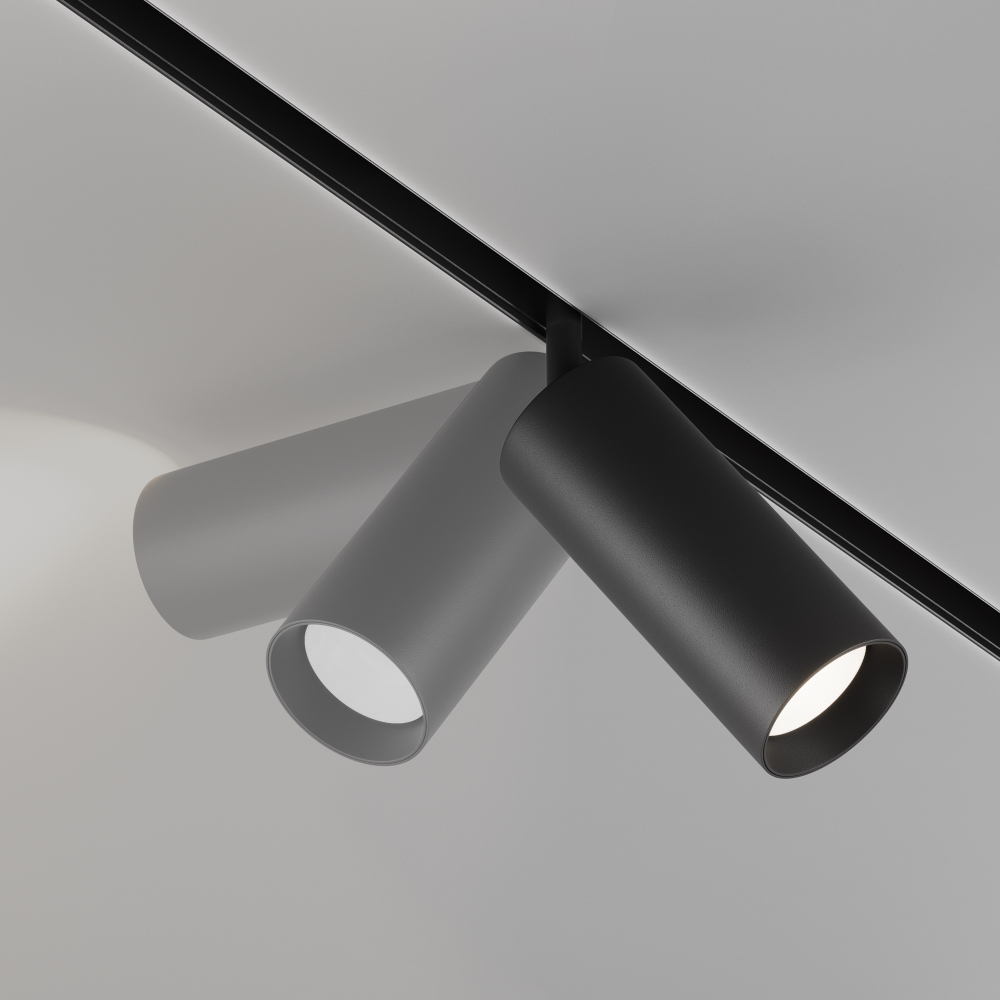

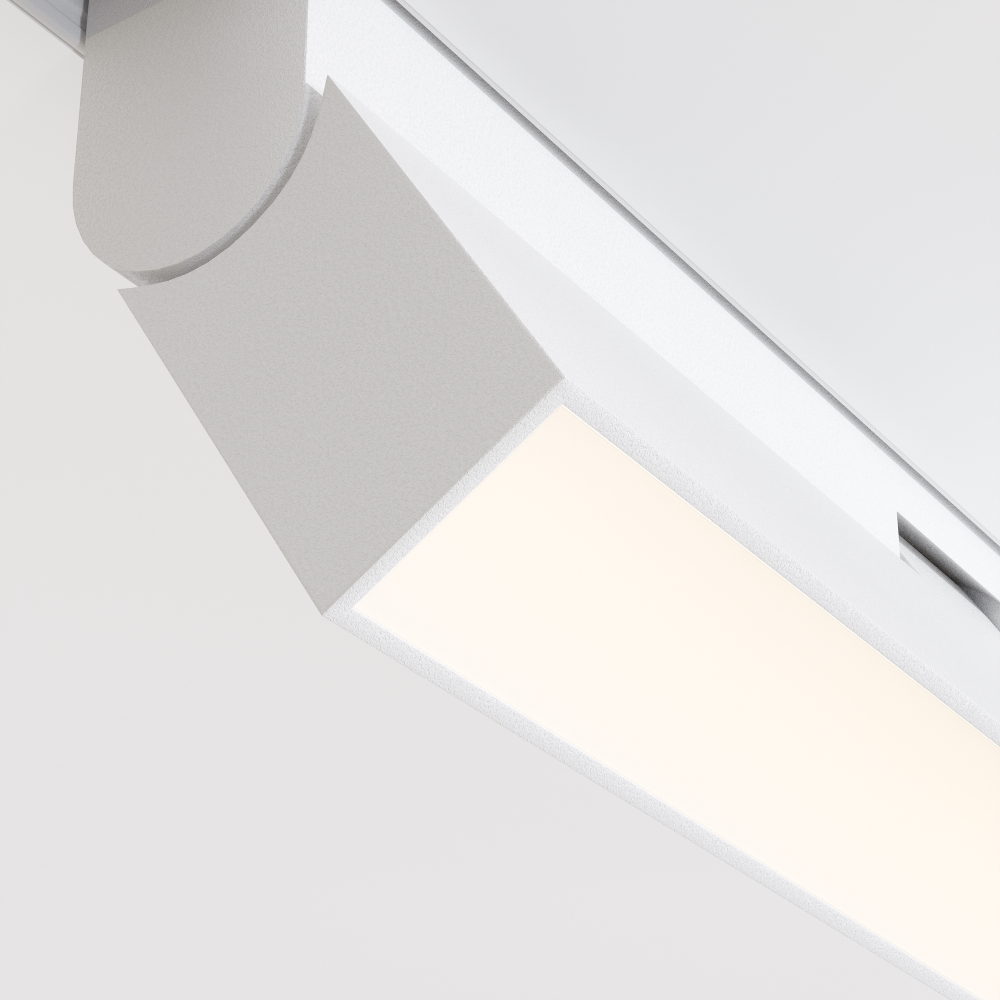

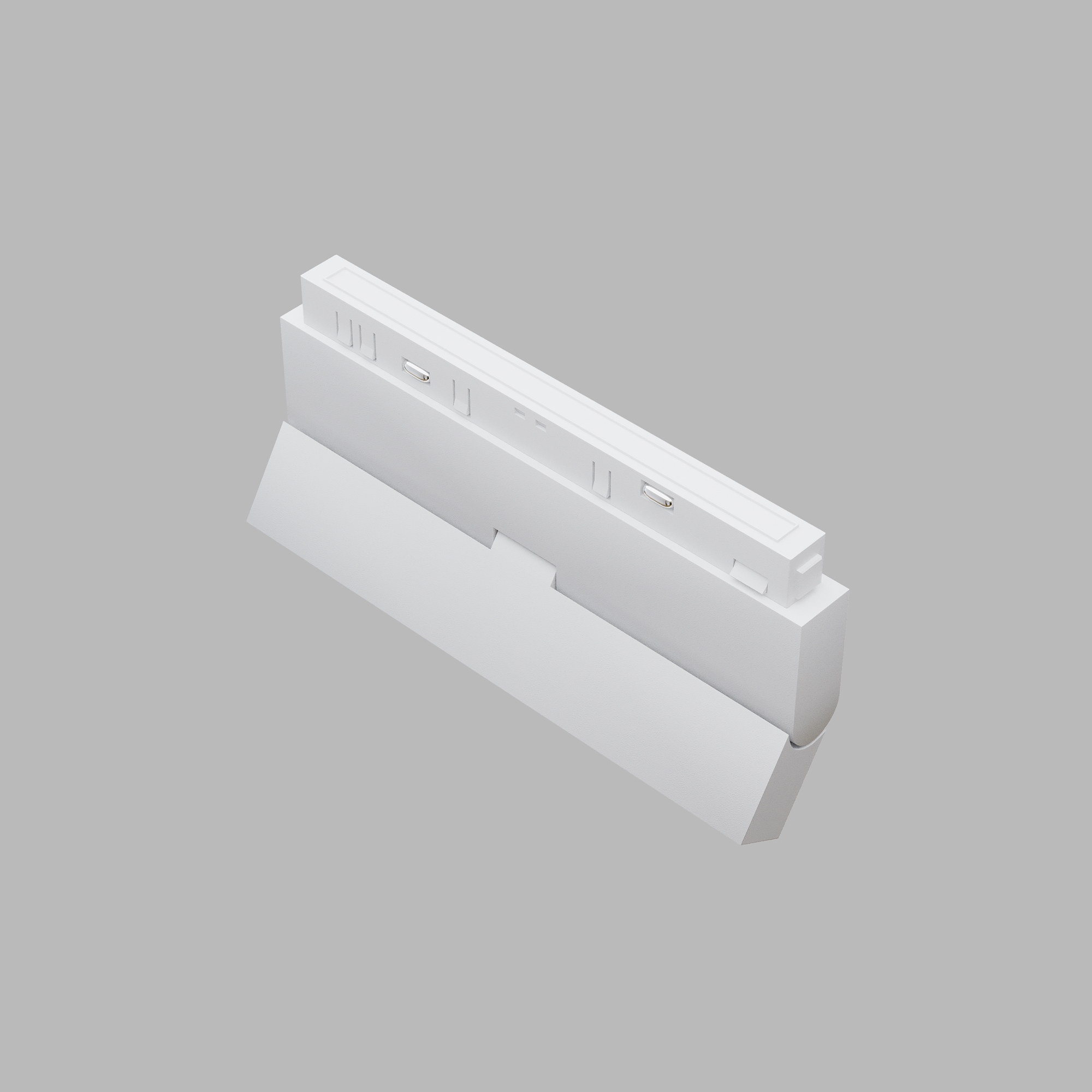

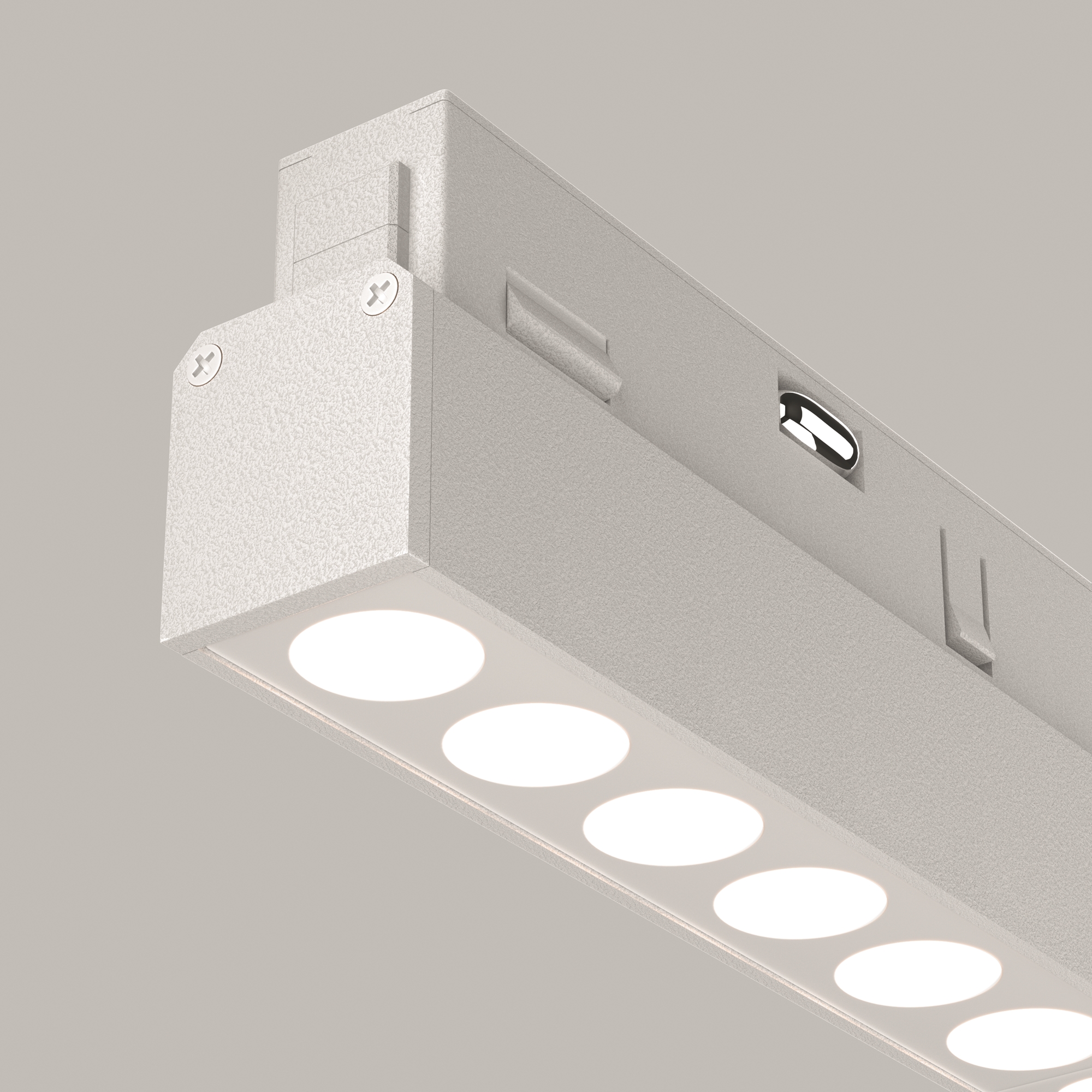

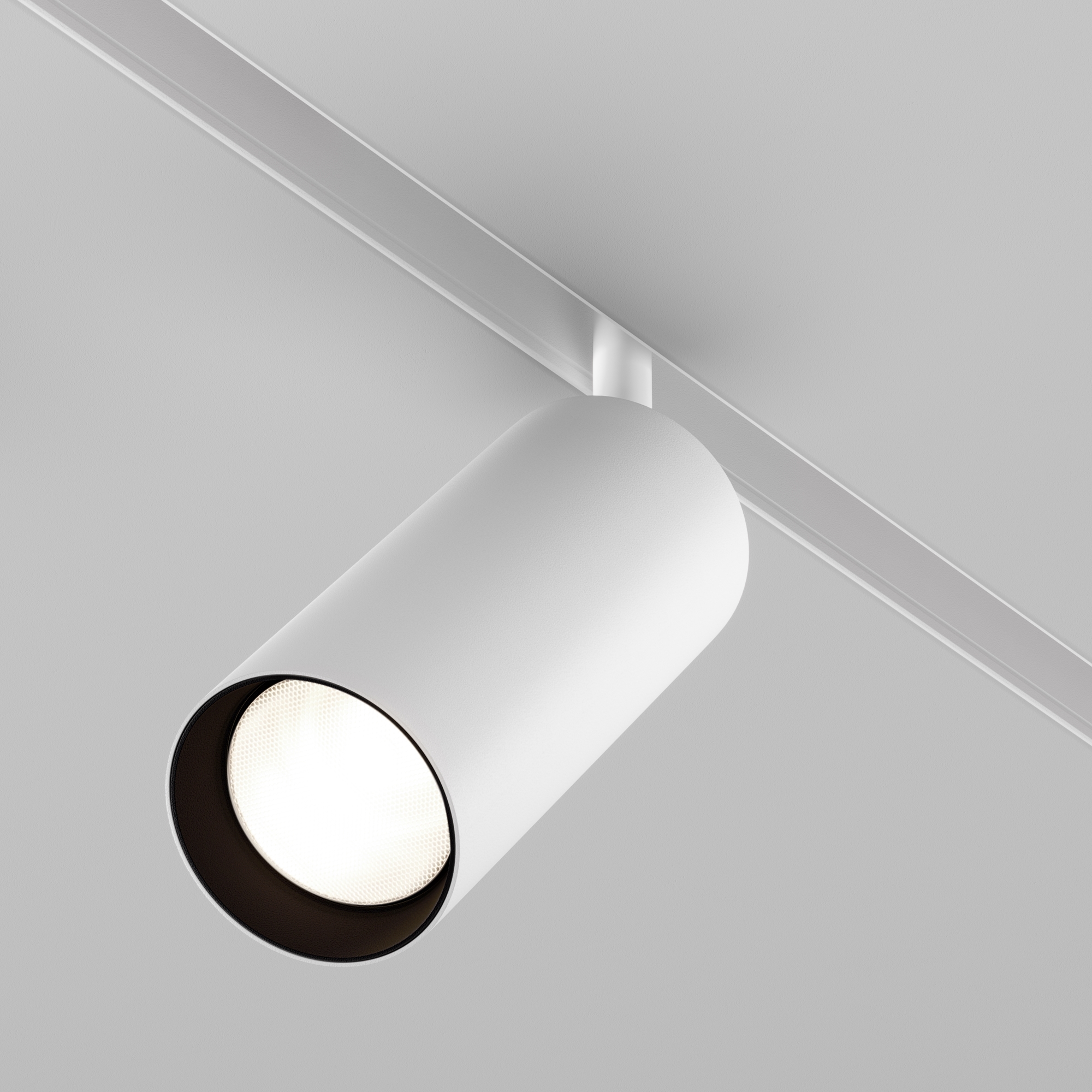

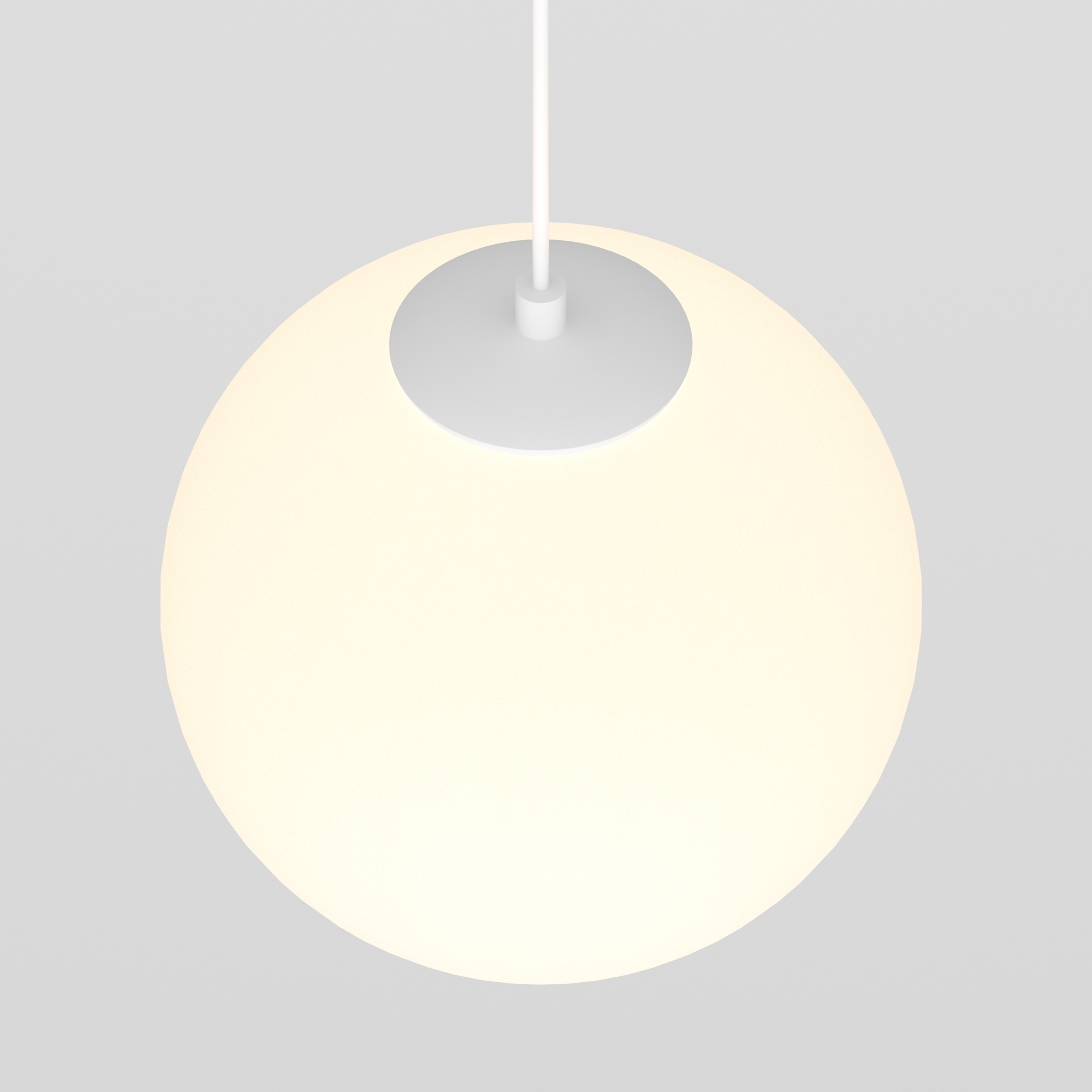

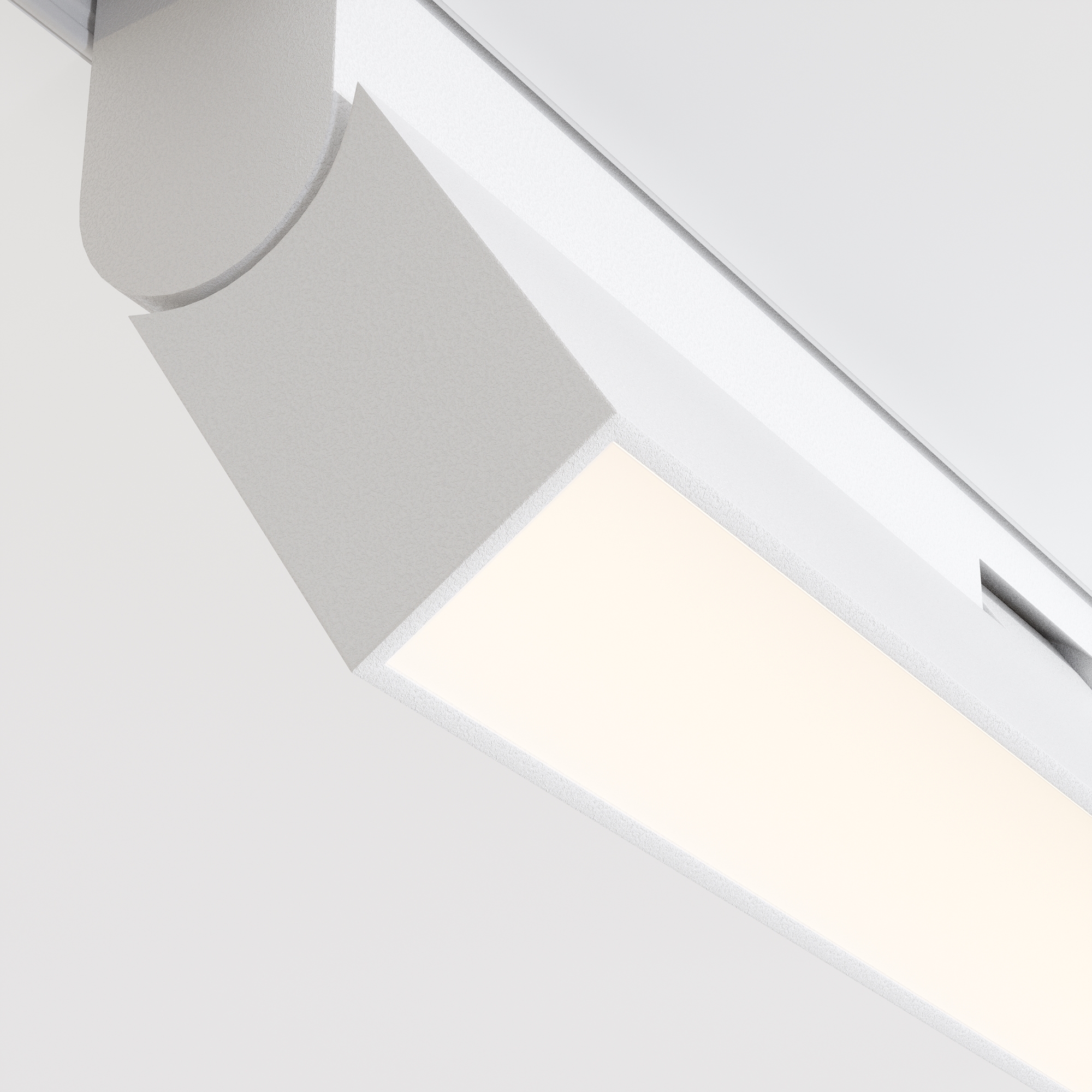

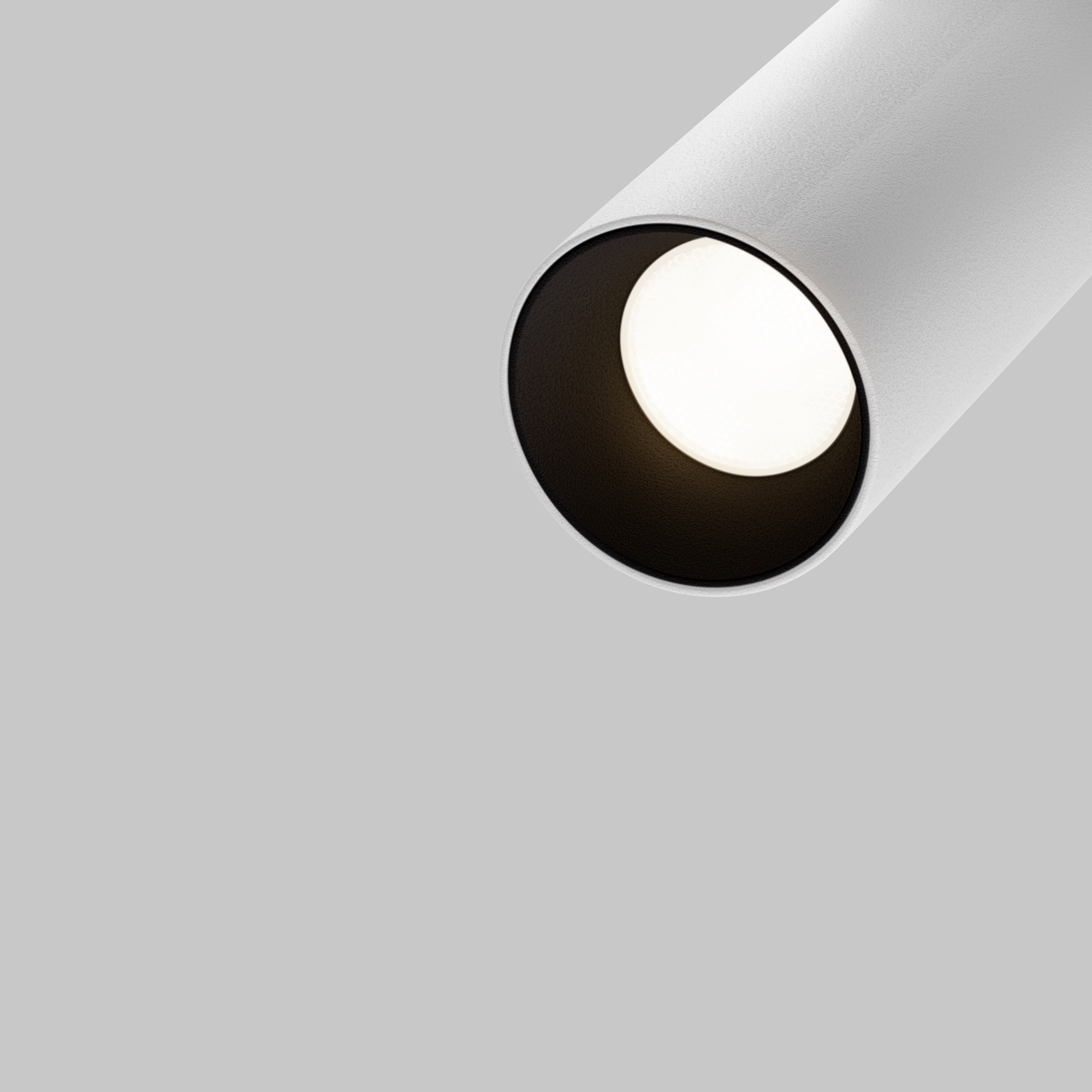

3. Светильники

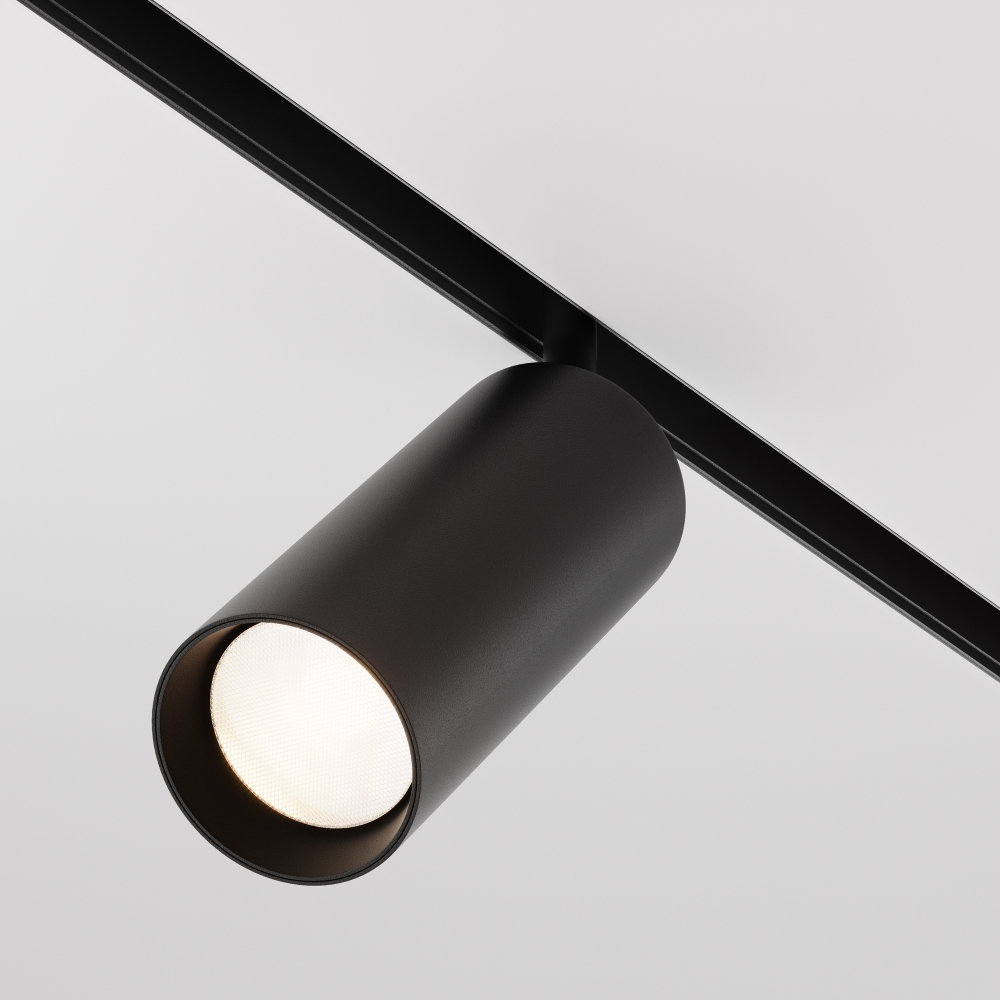

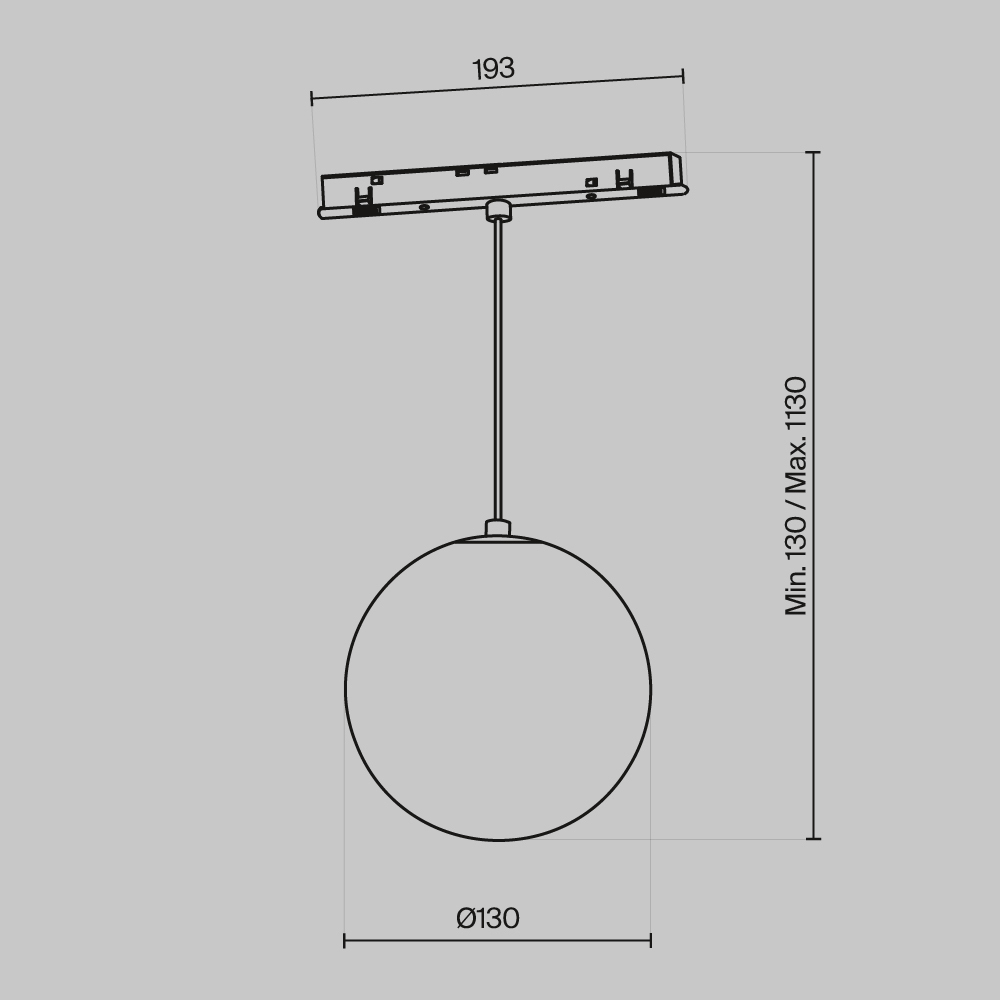

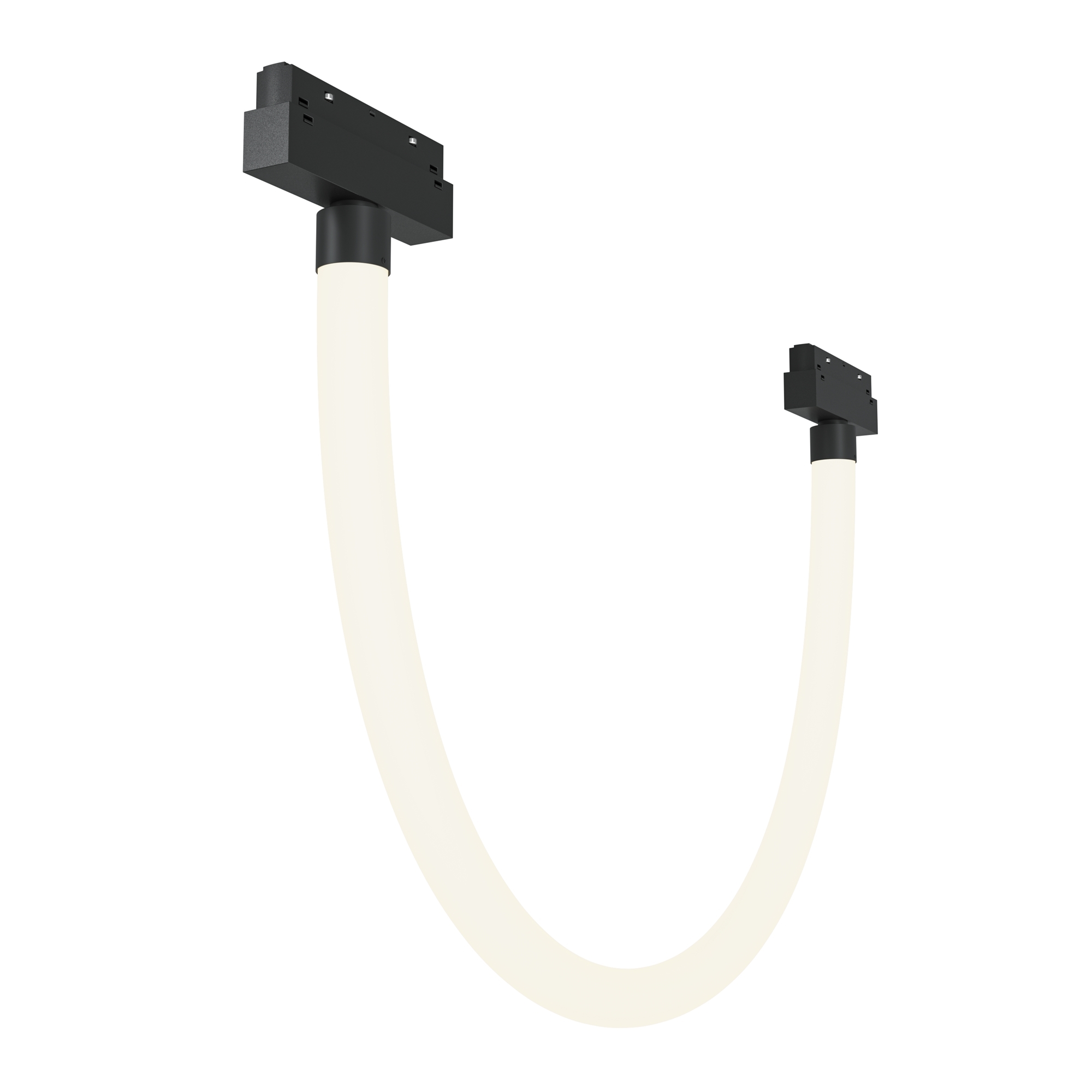

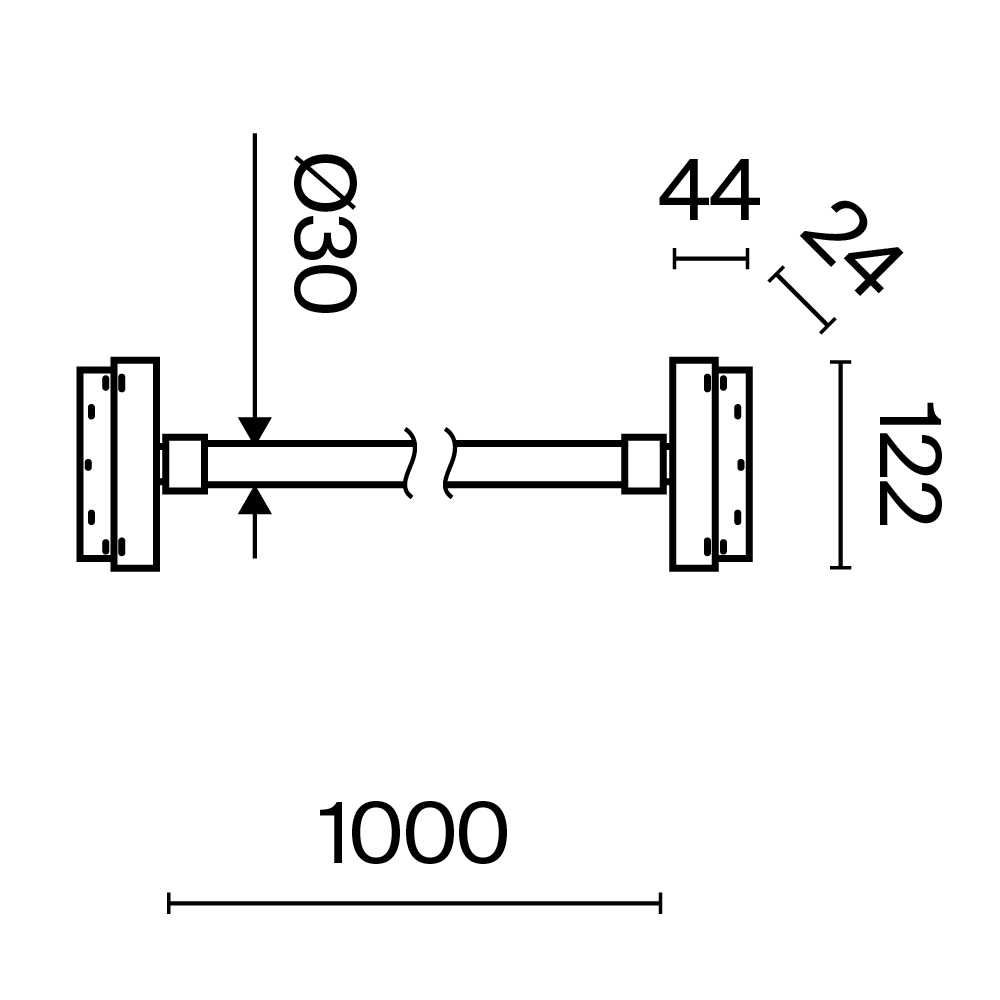

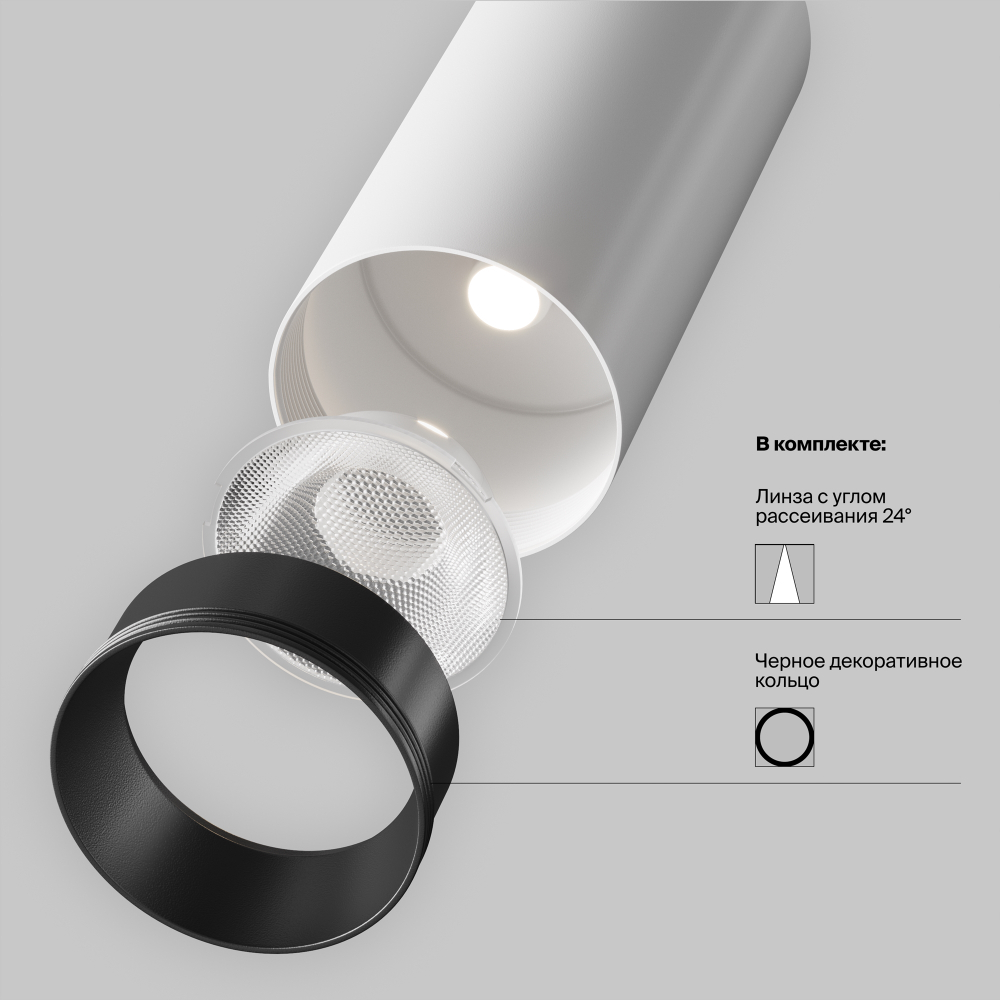

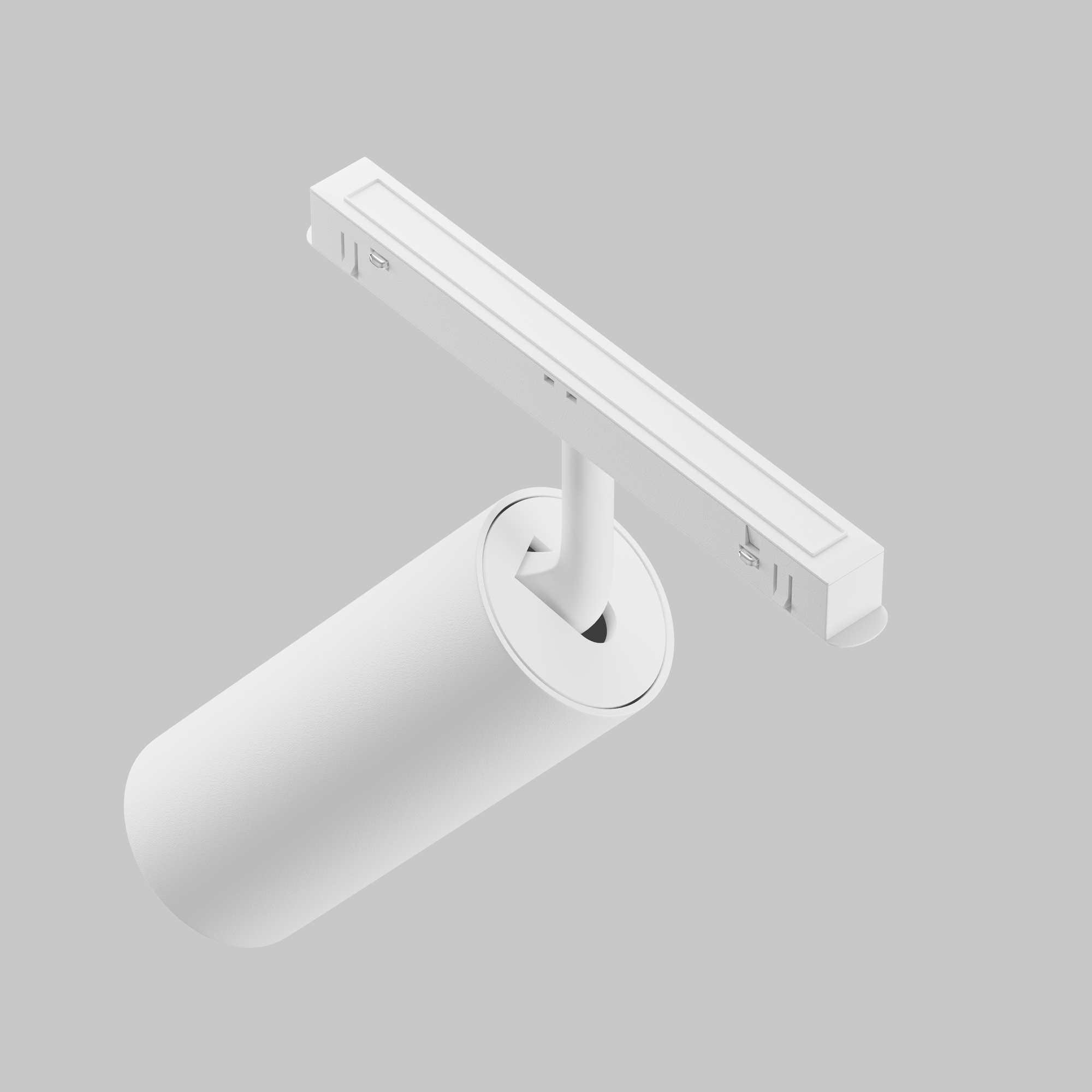

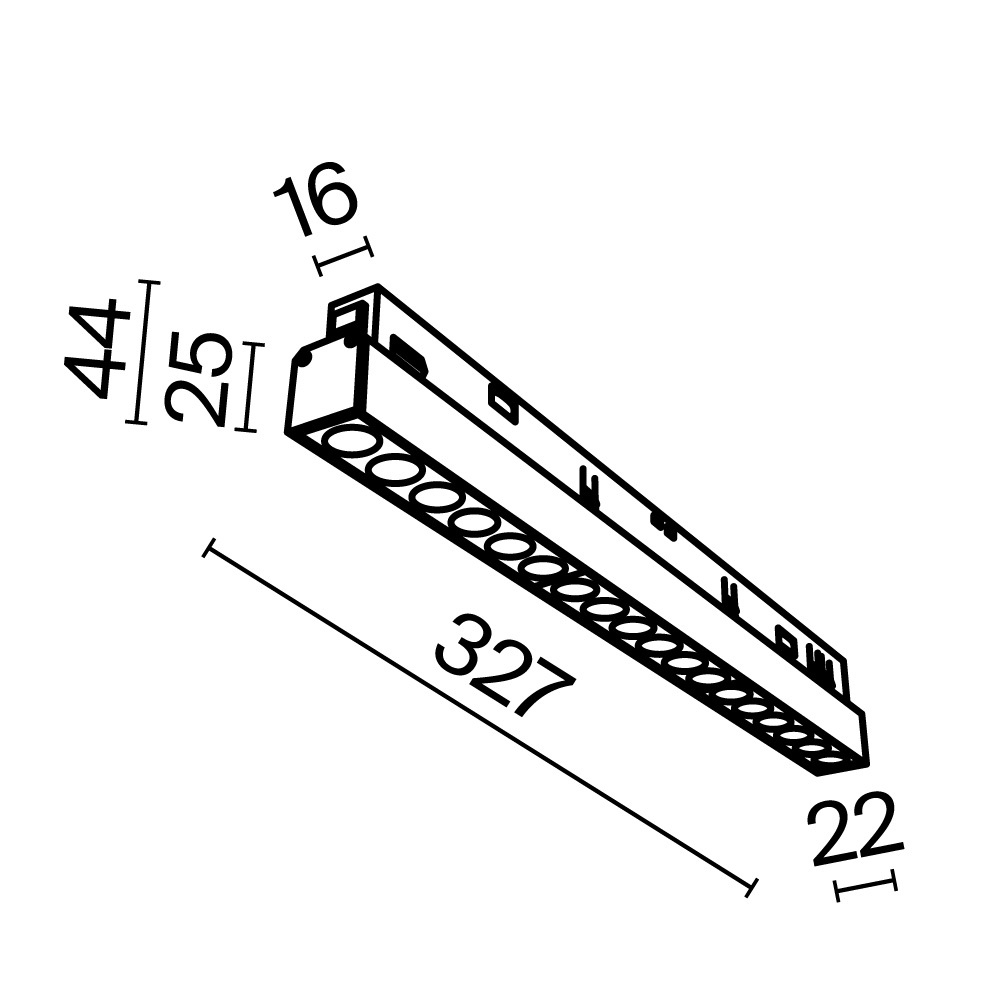

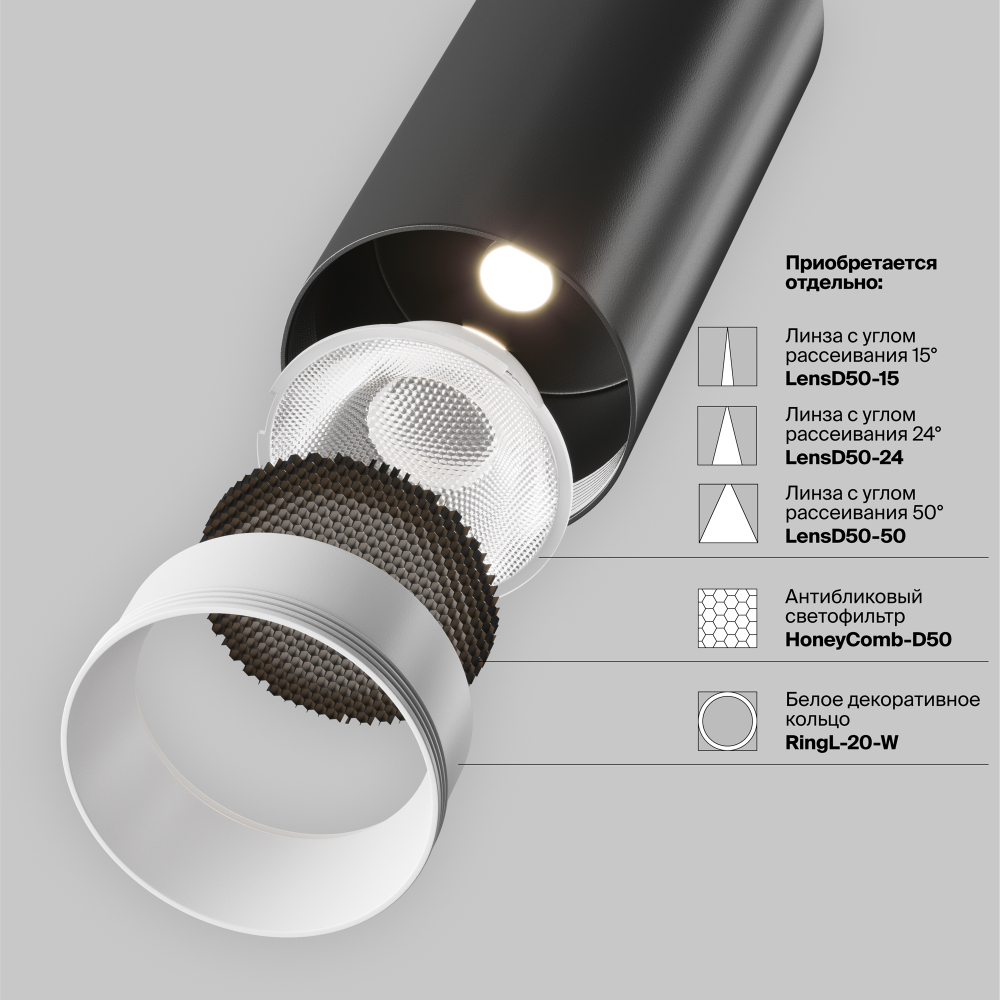

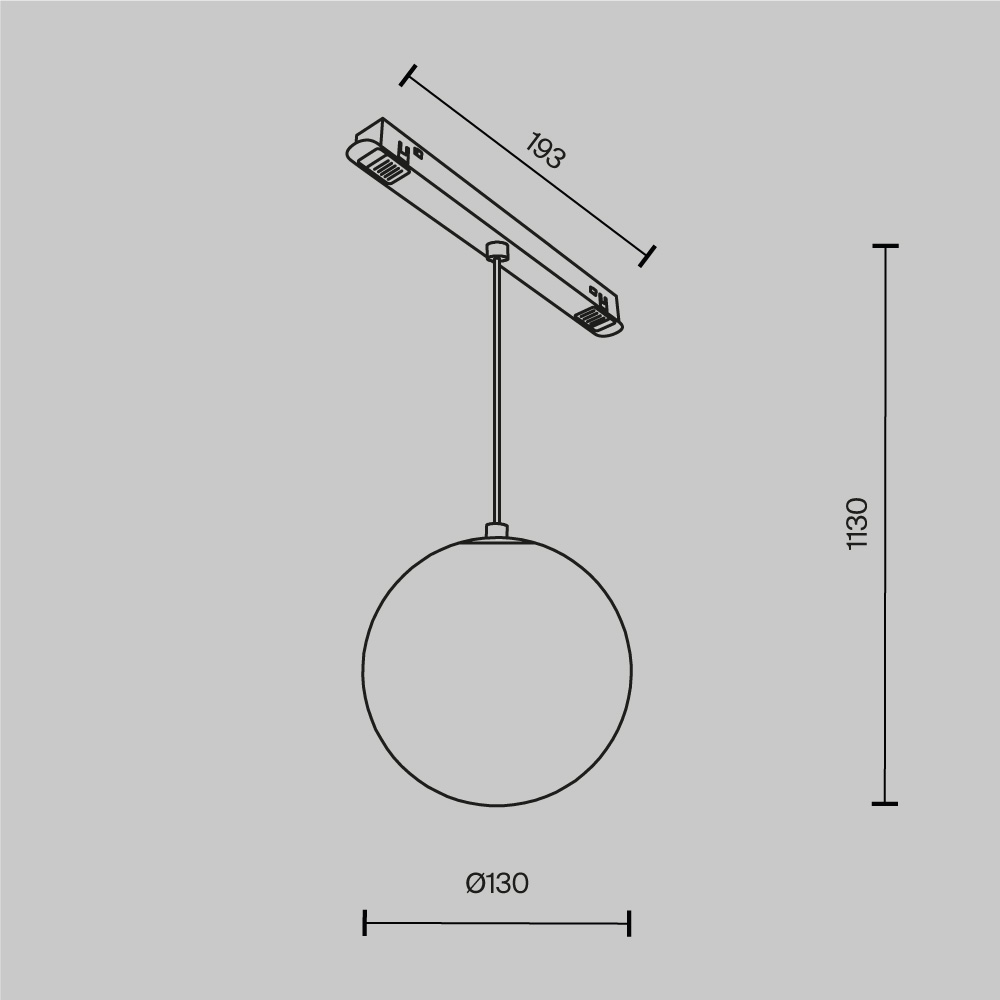

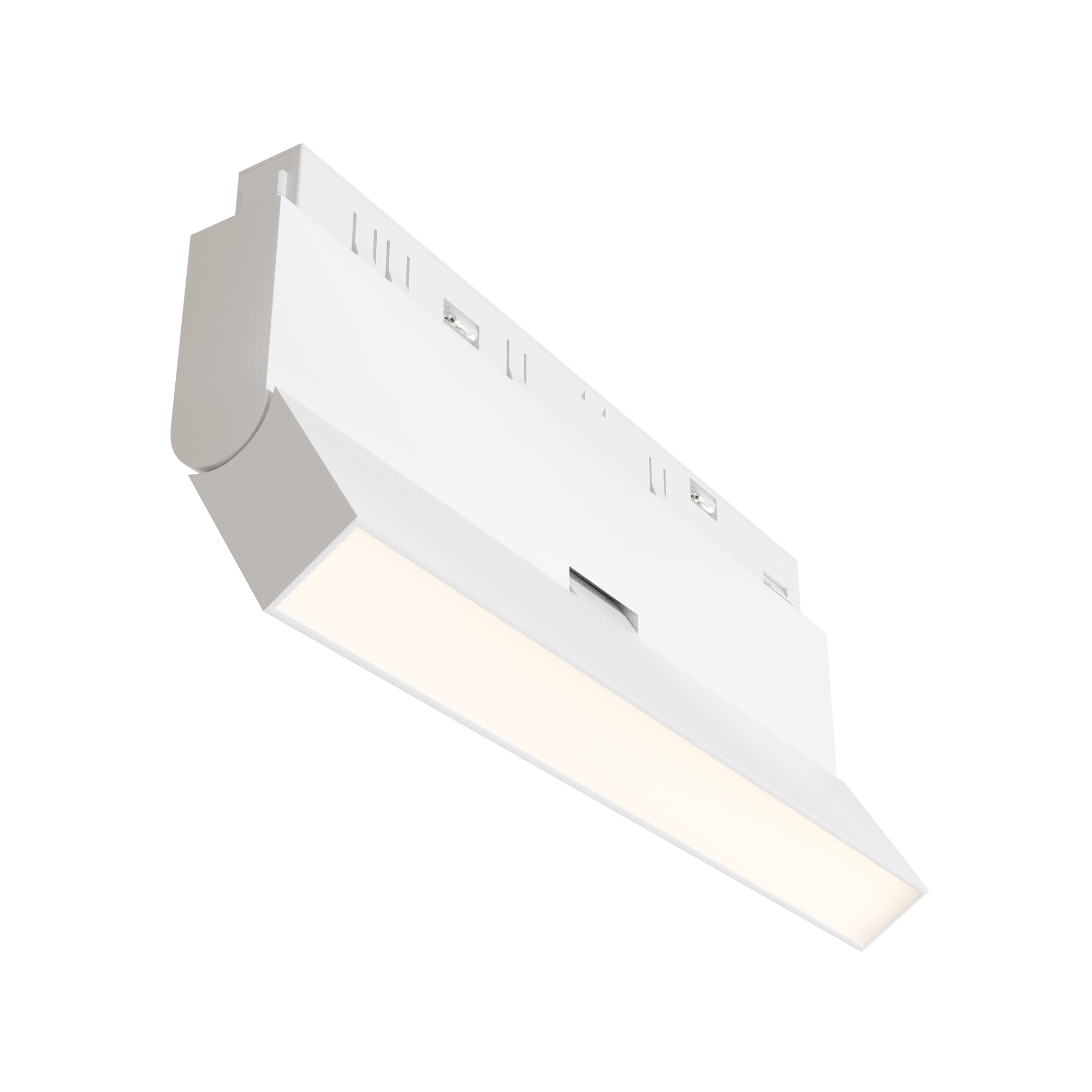

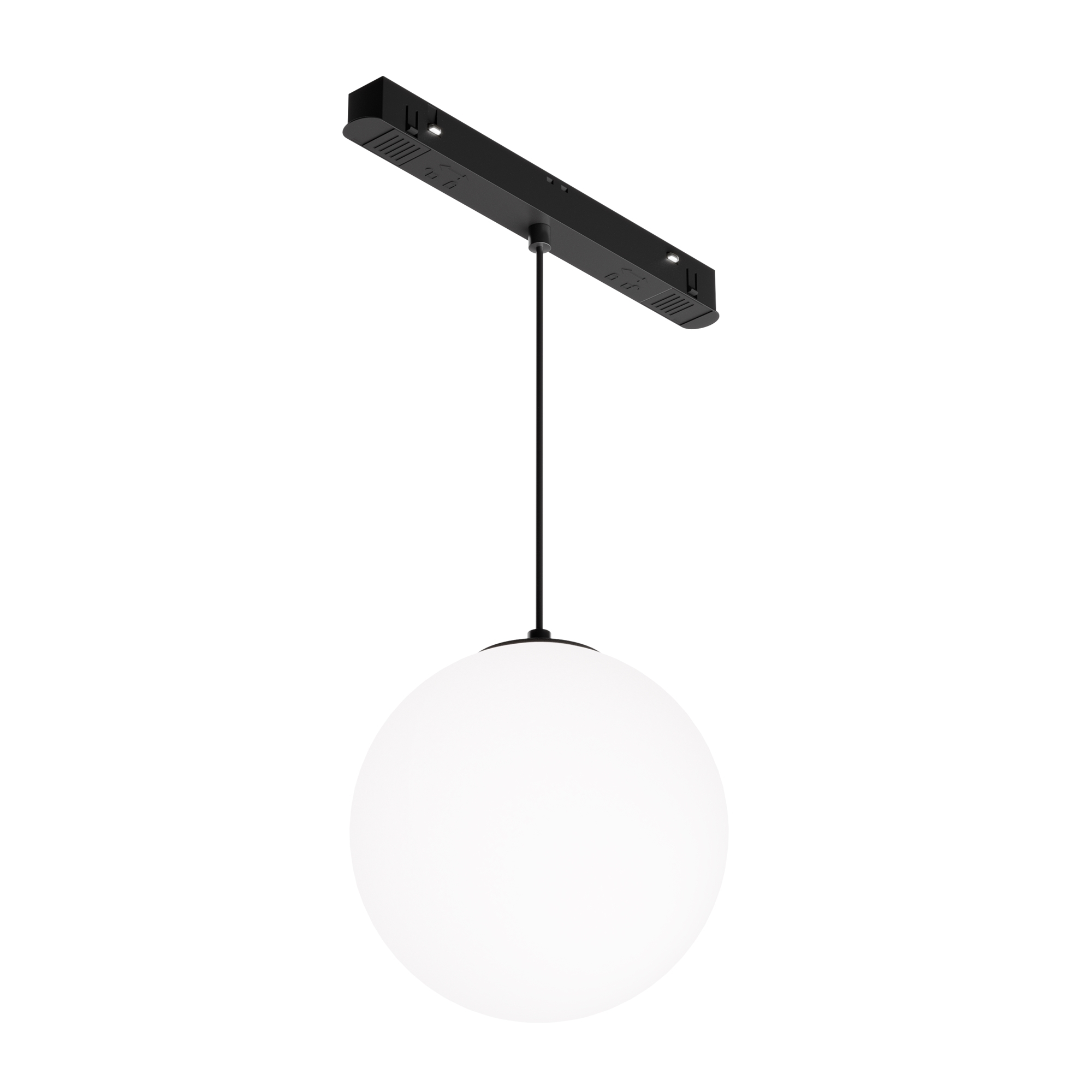

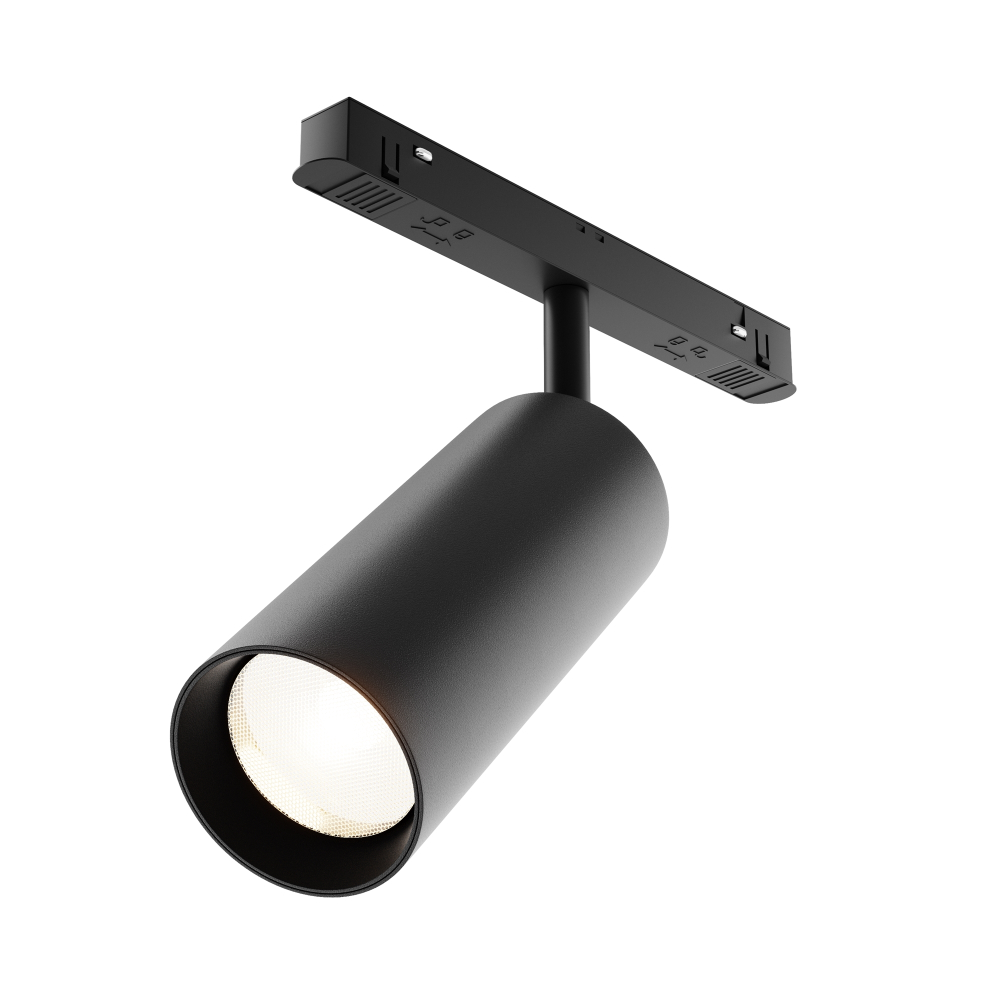

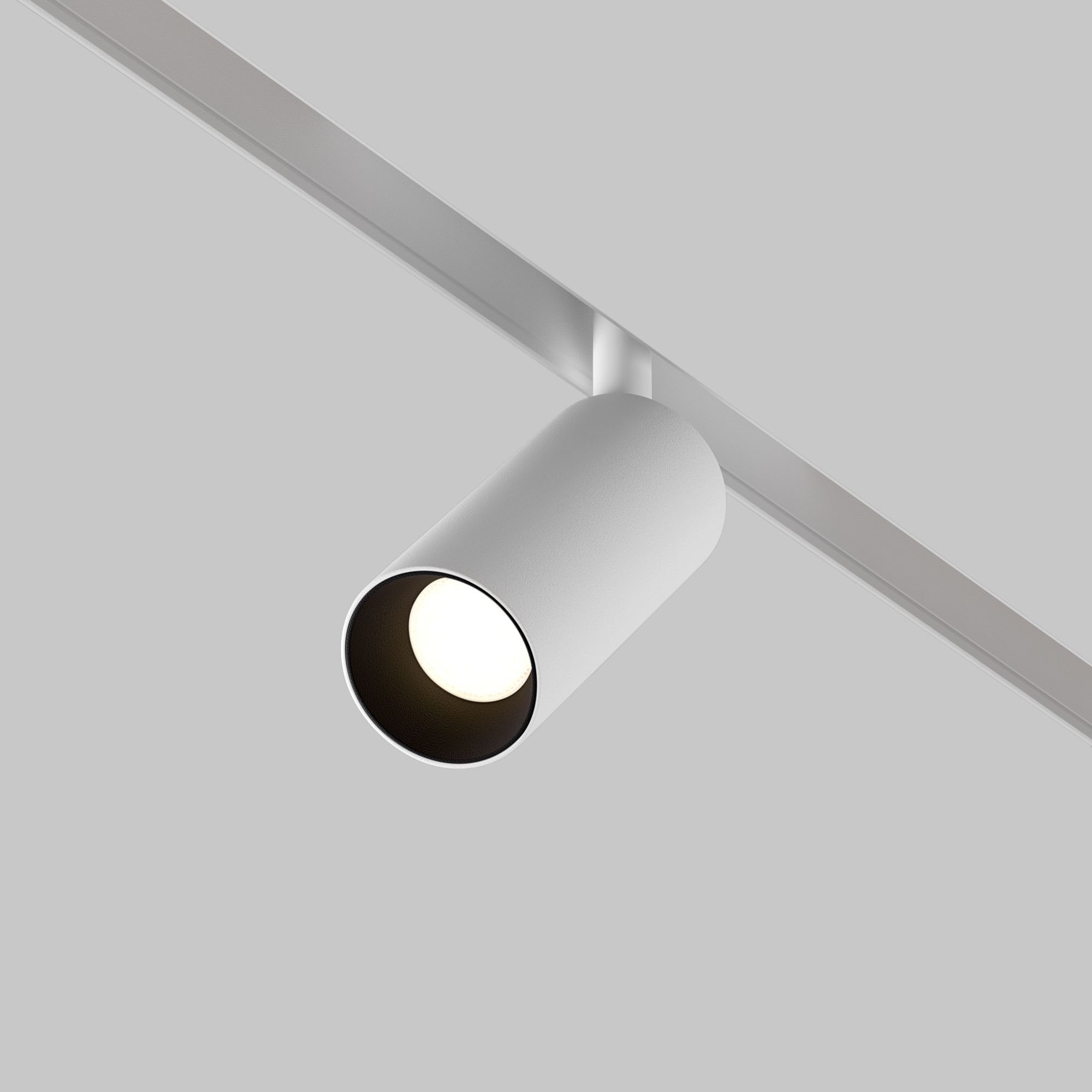

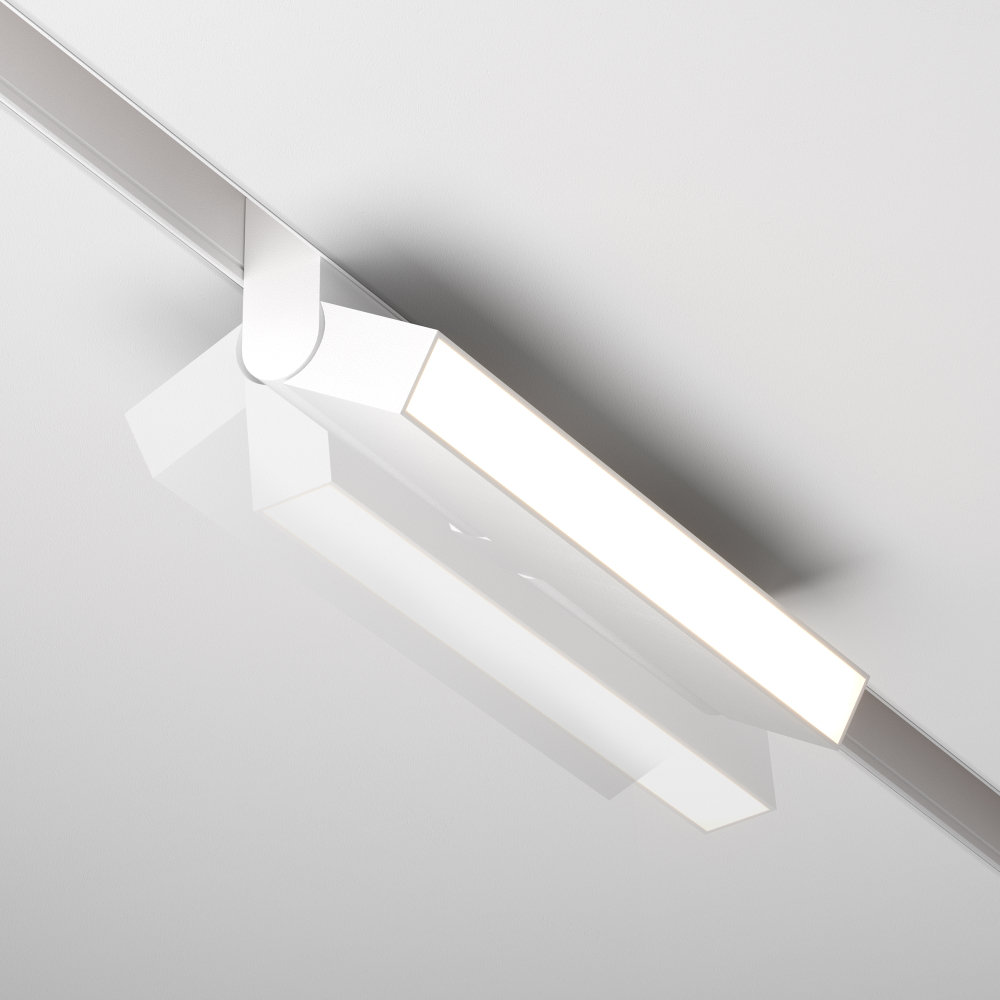

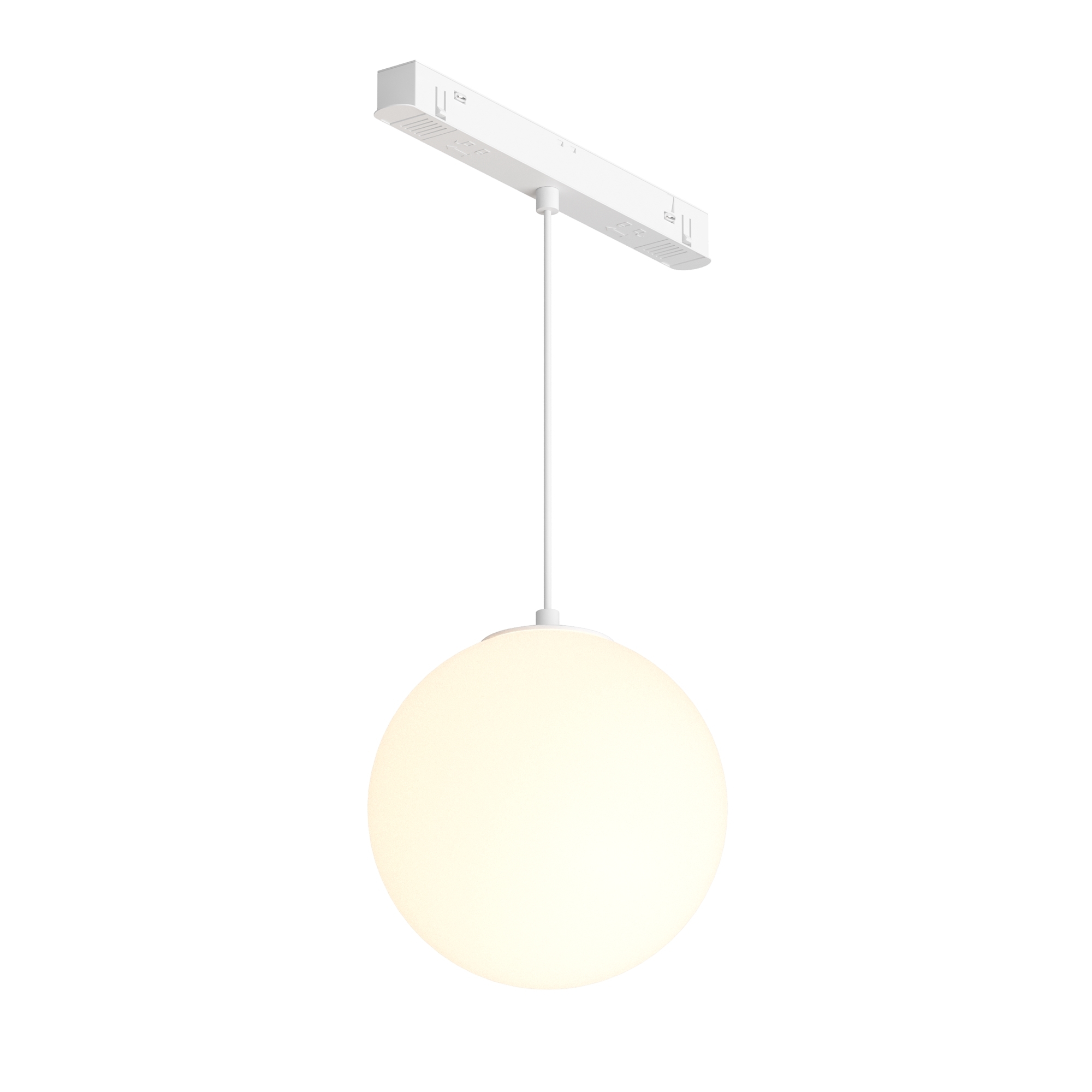

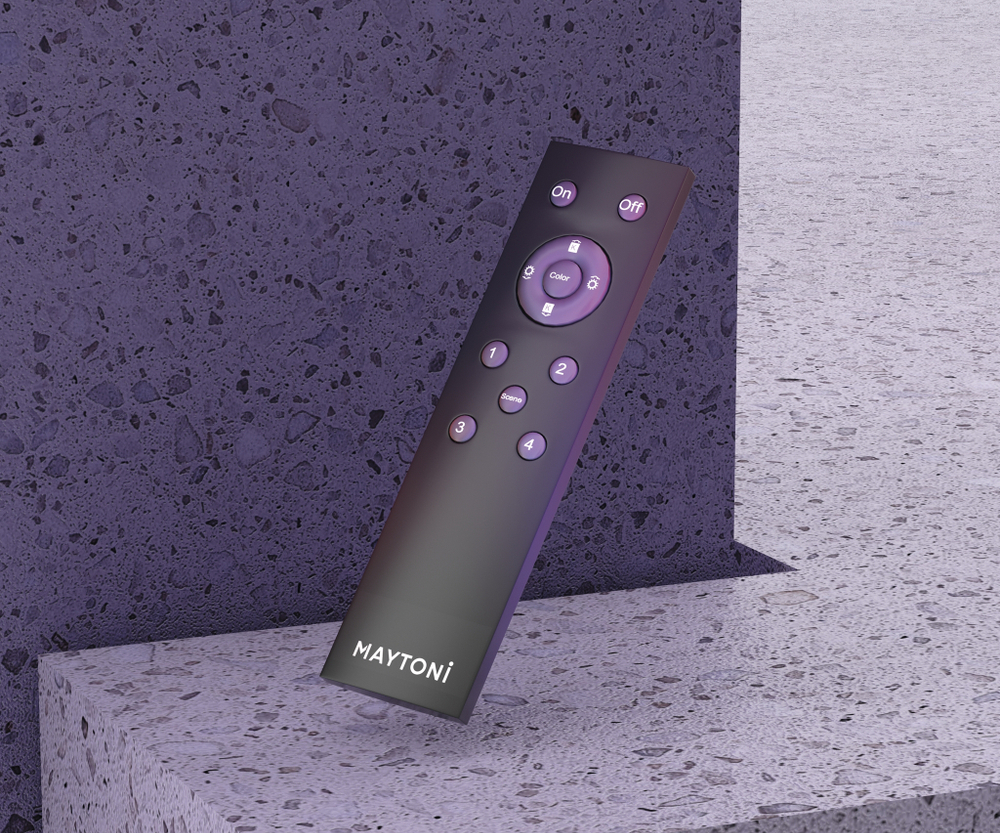

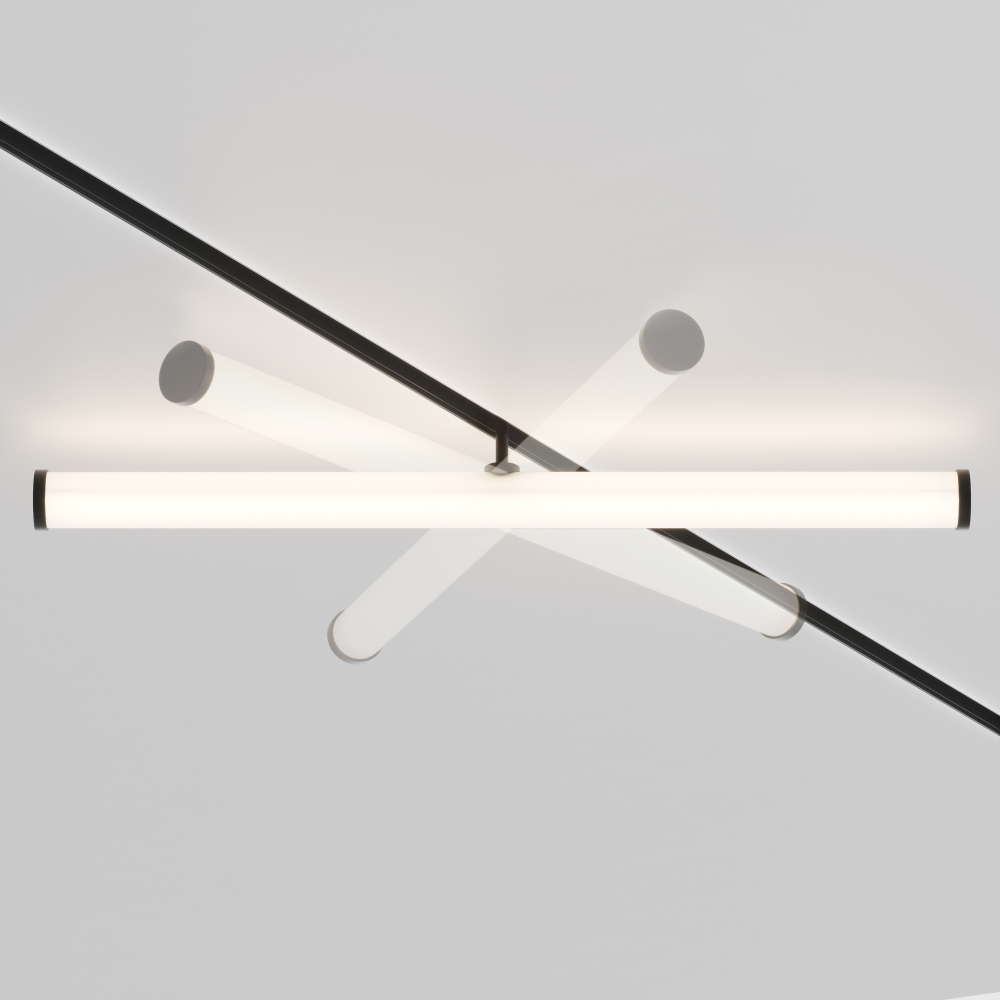

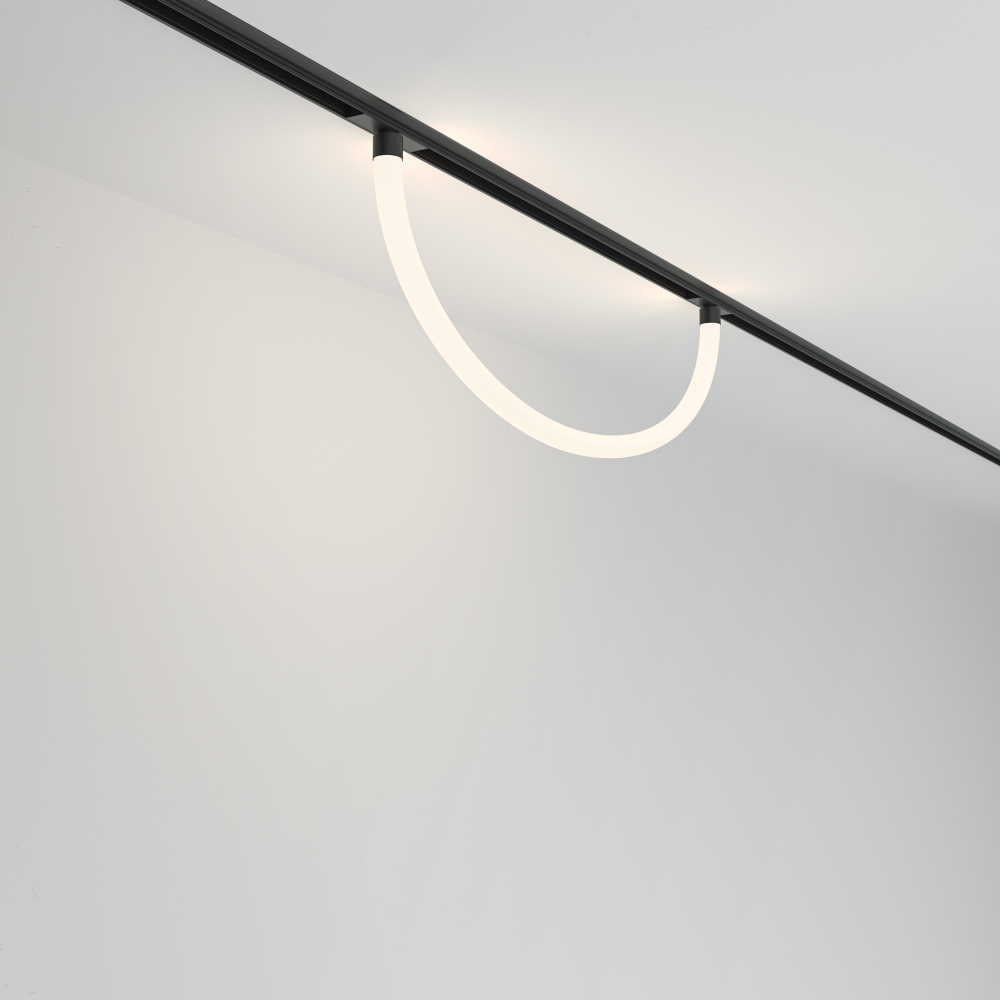

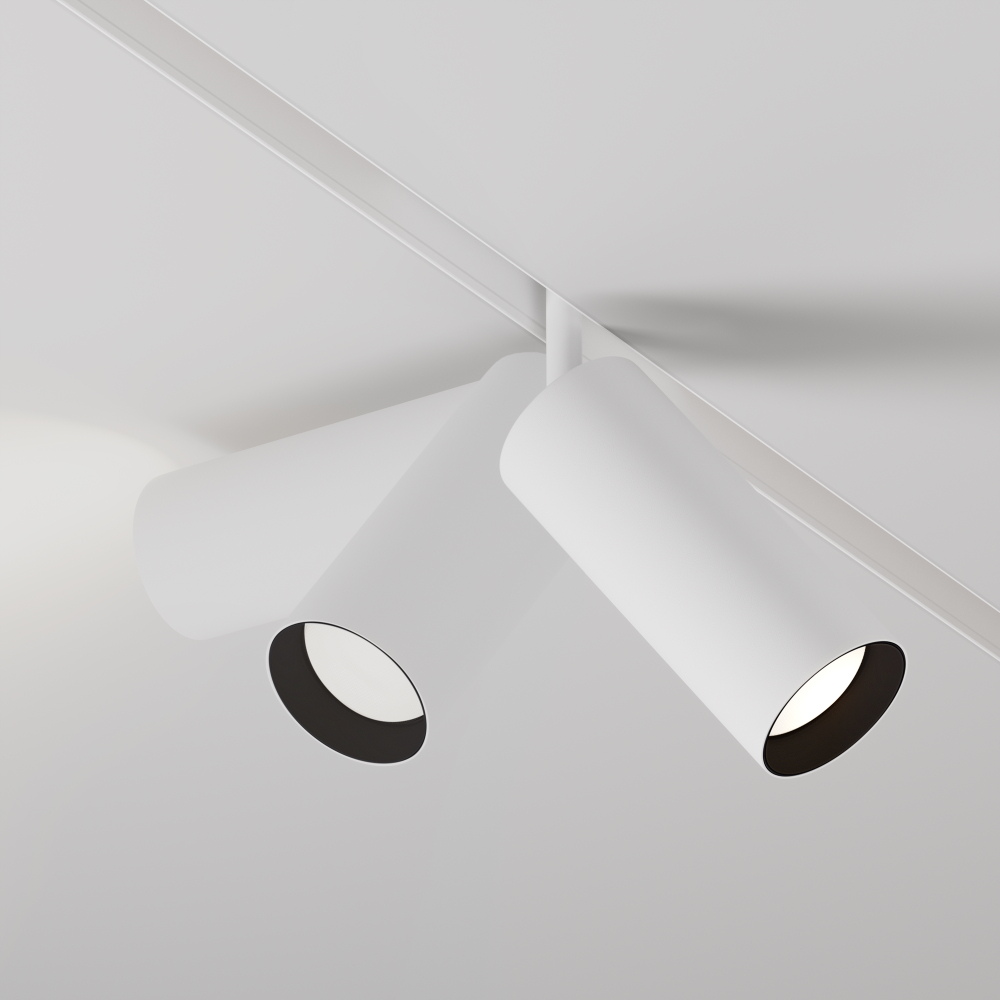

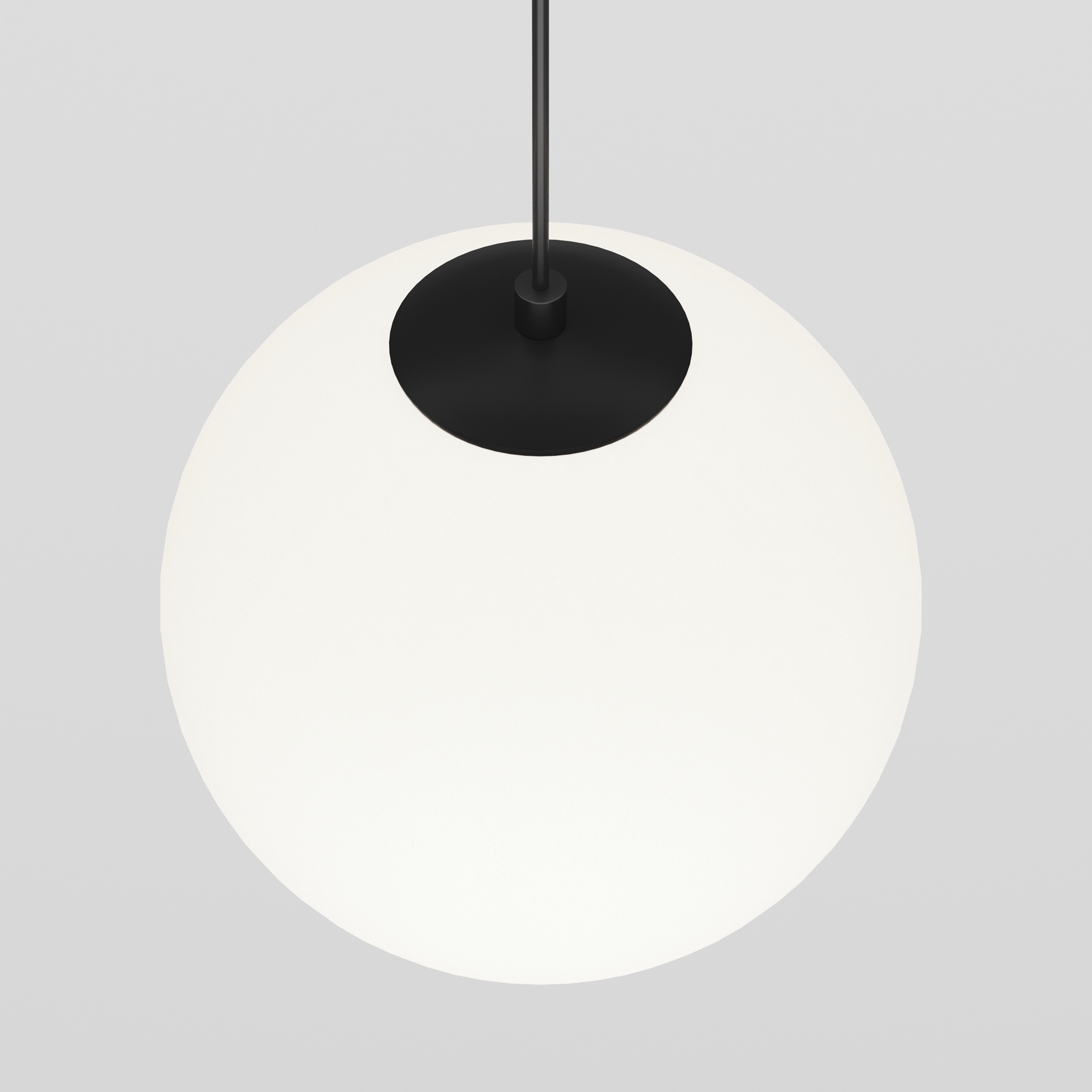

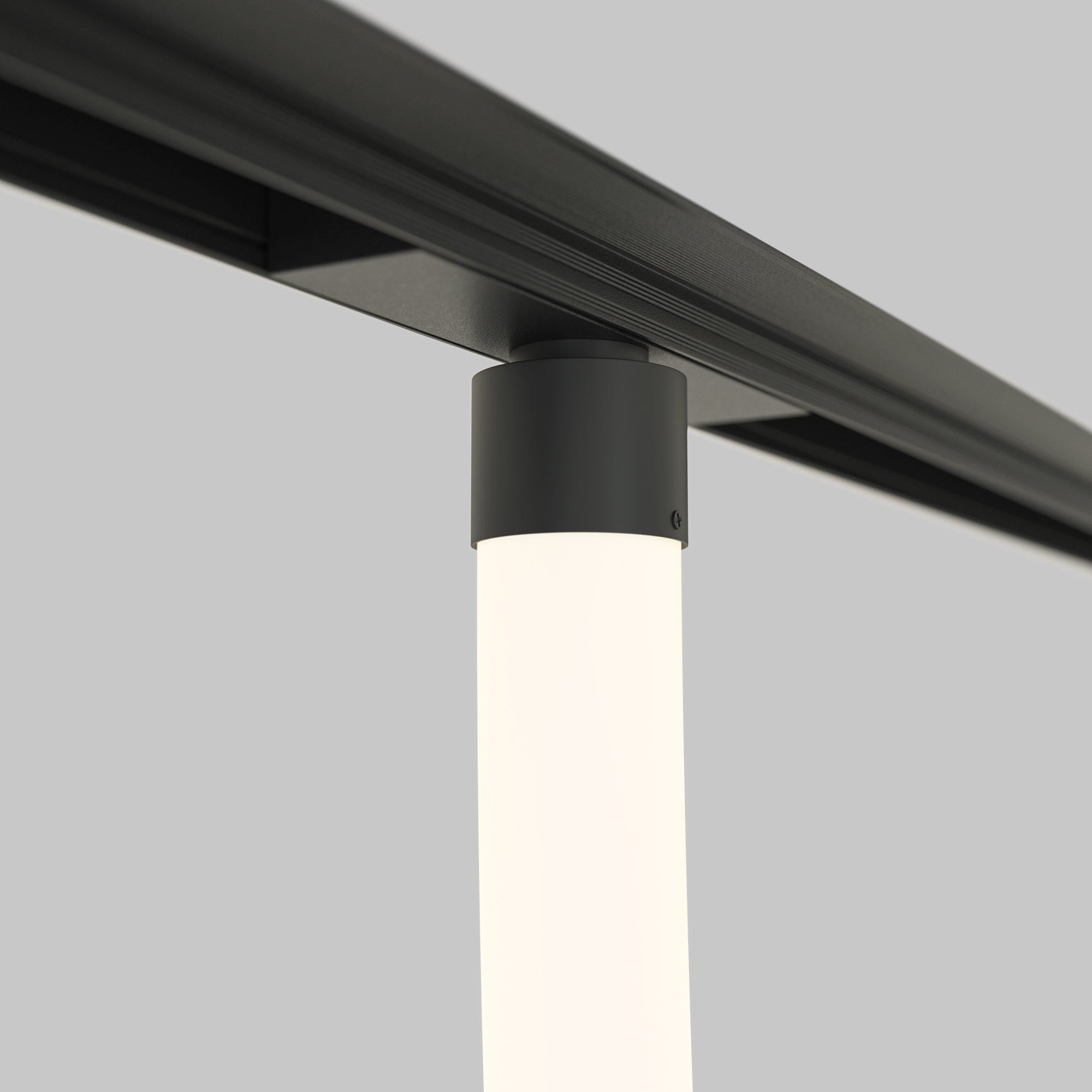

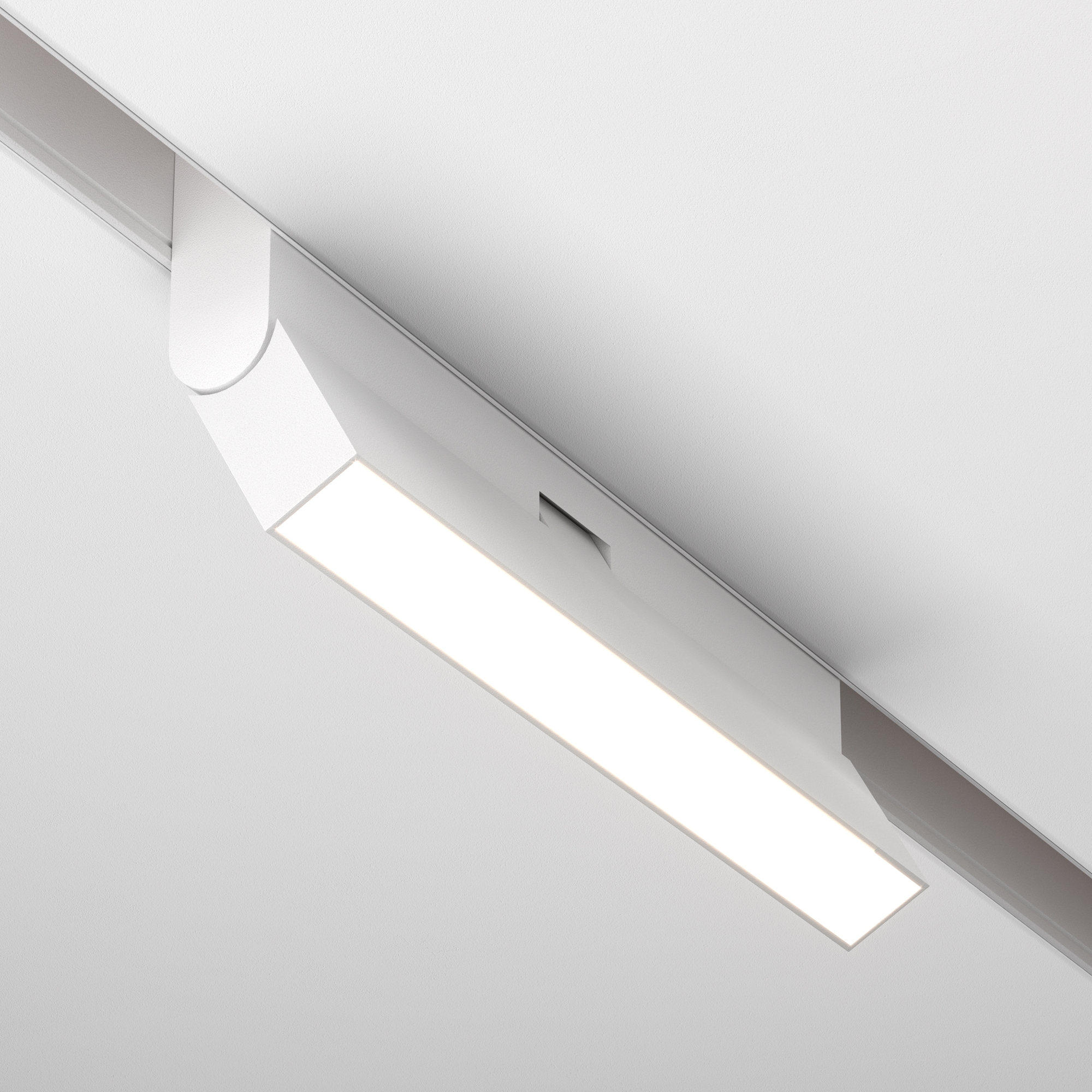

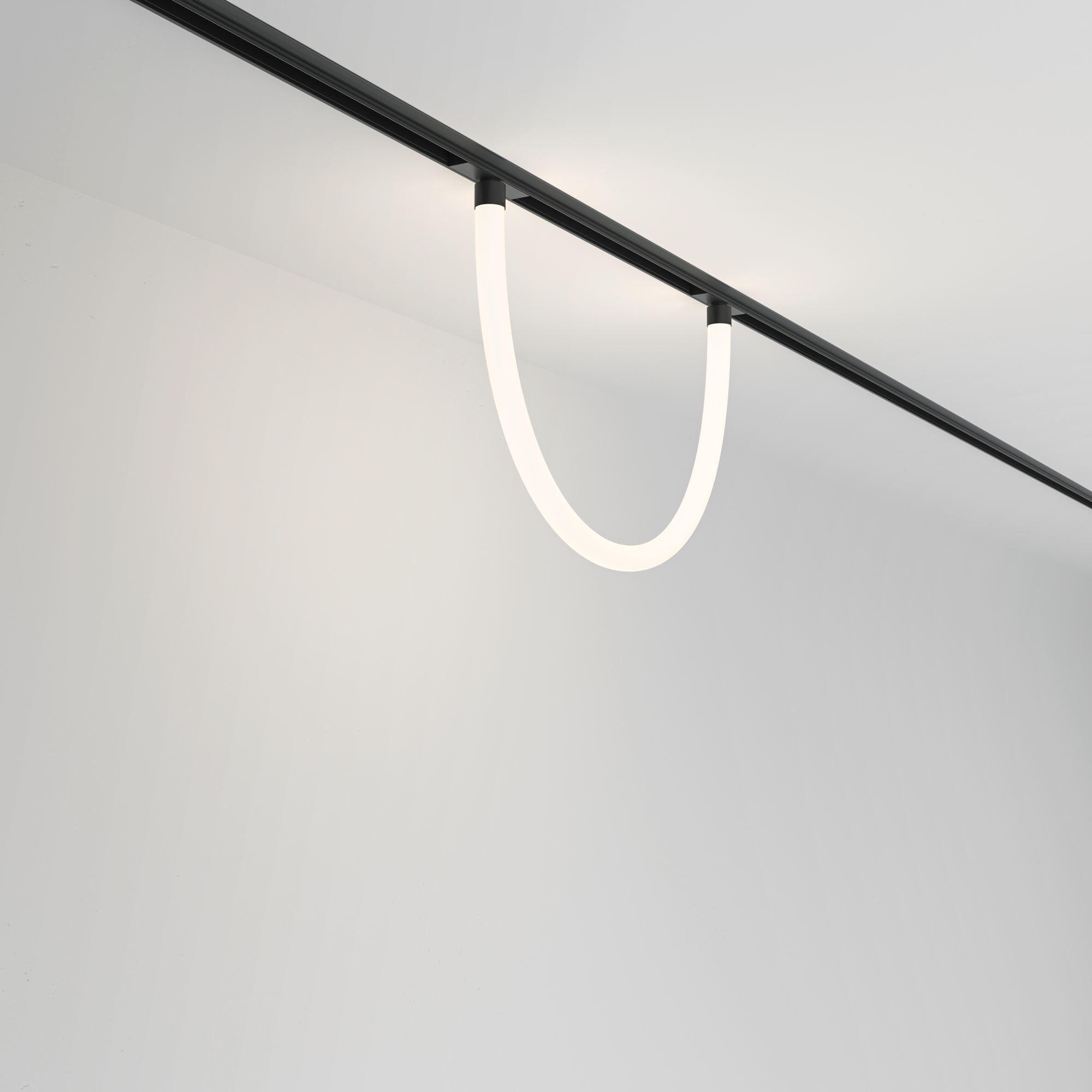

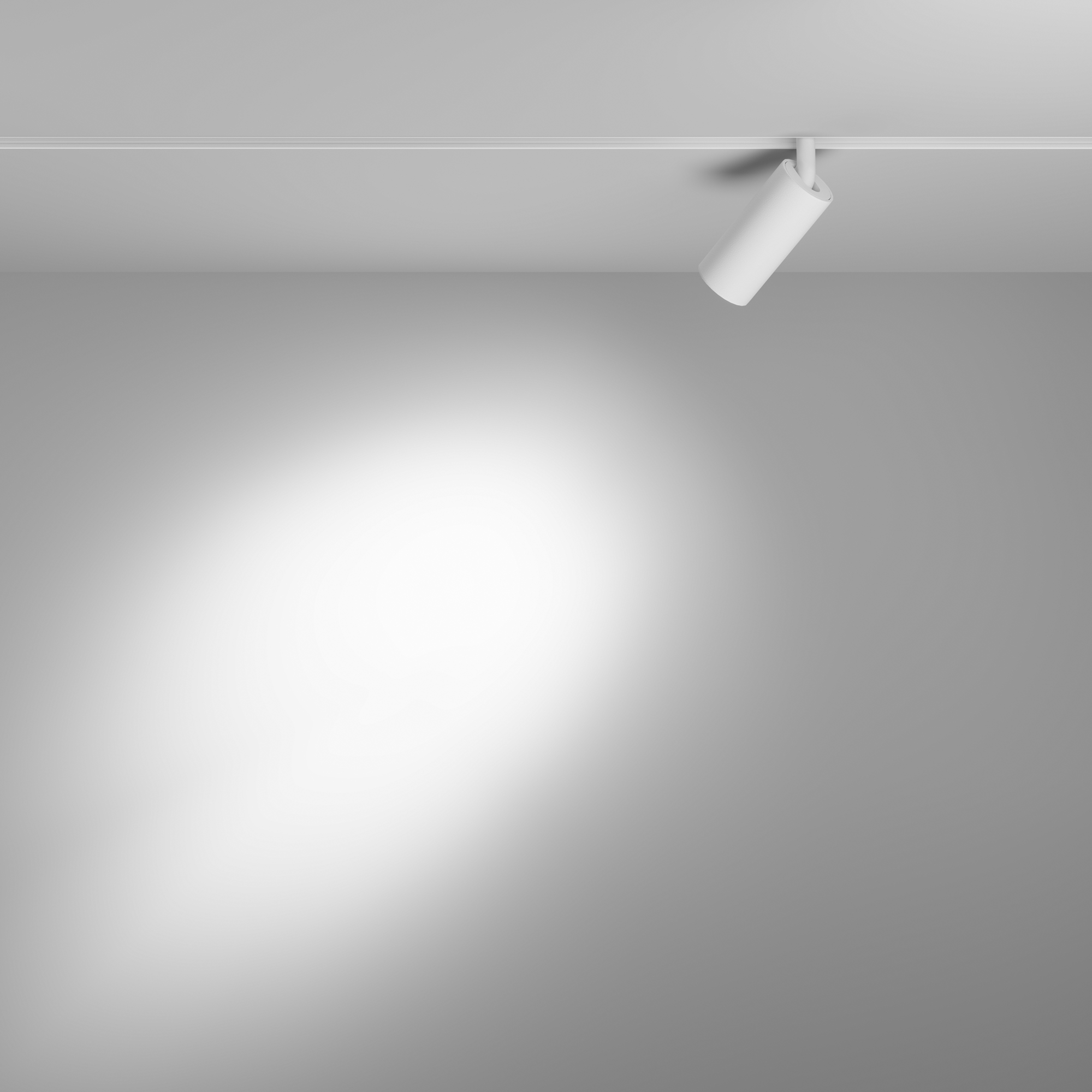

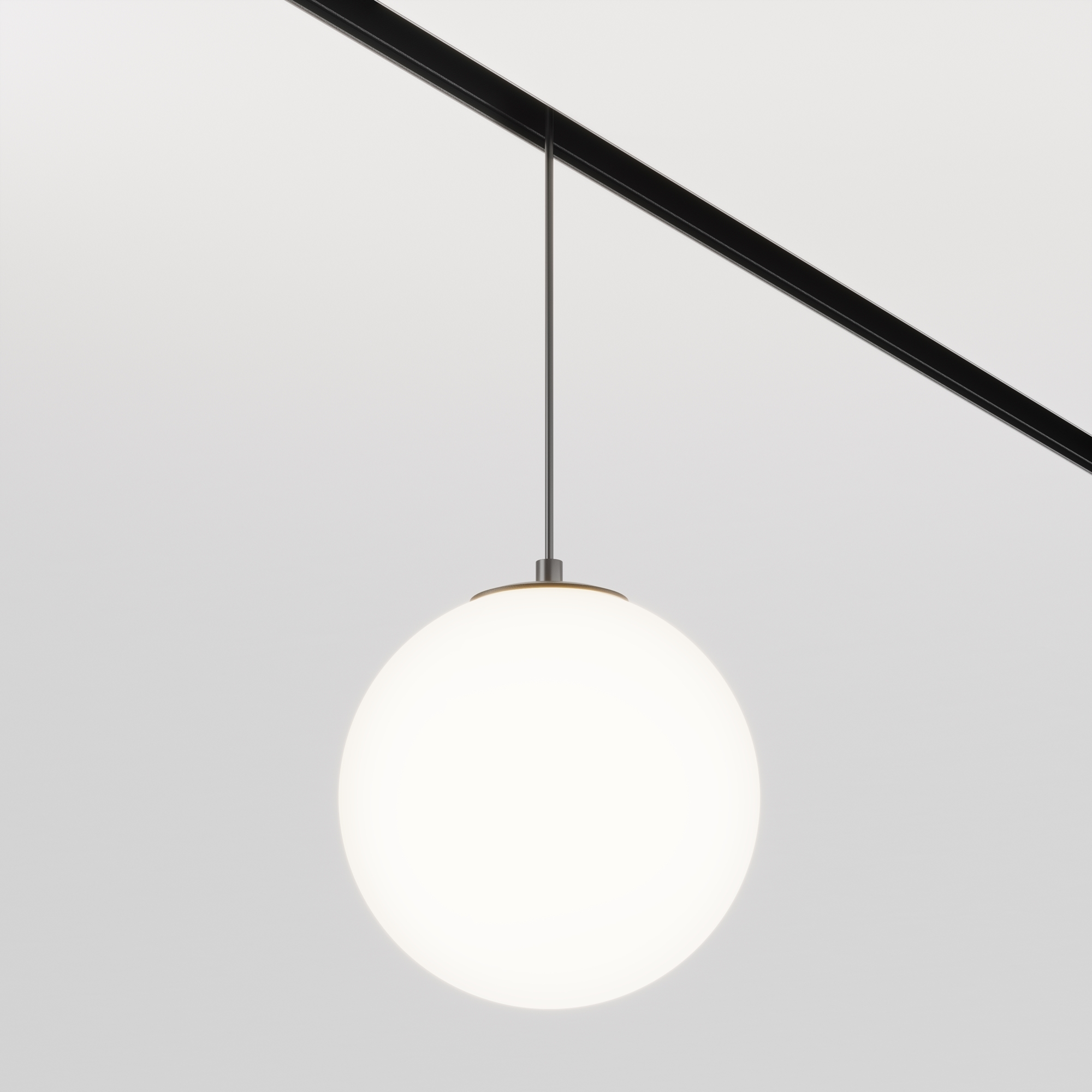

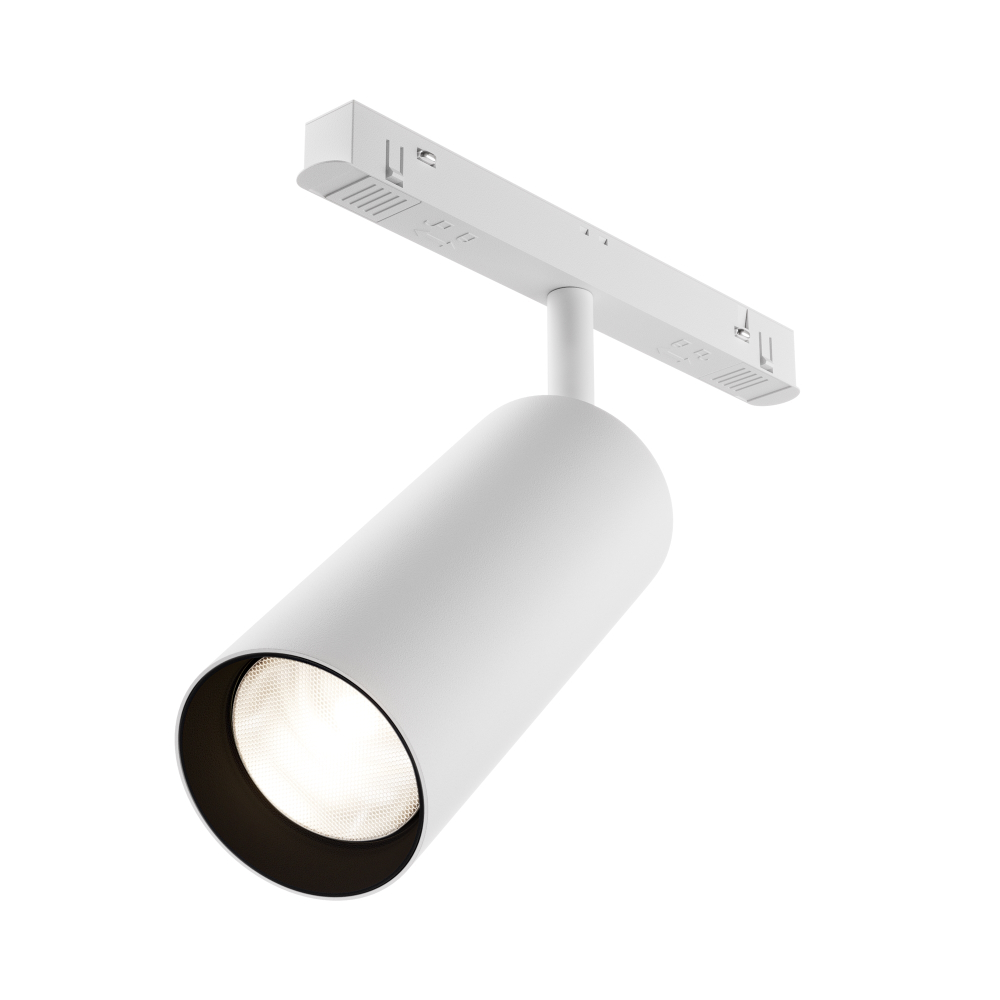

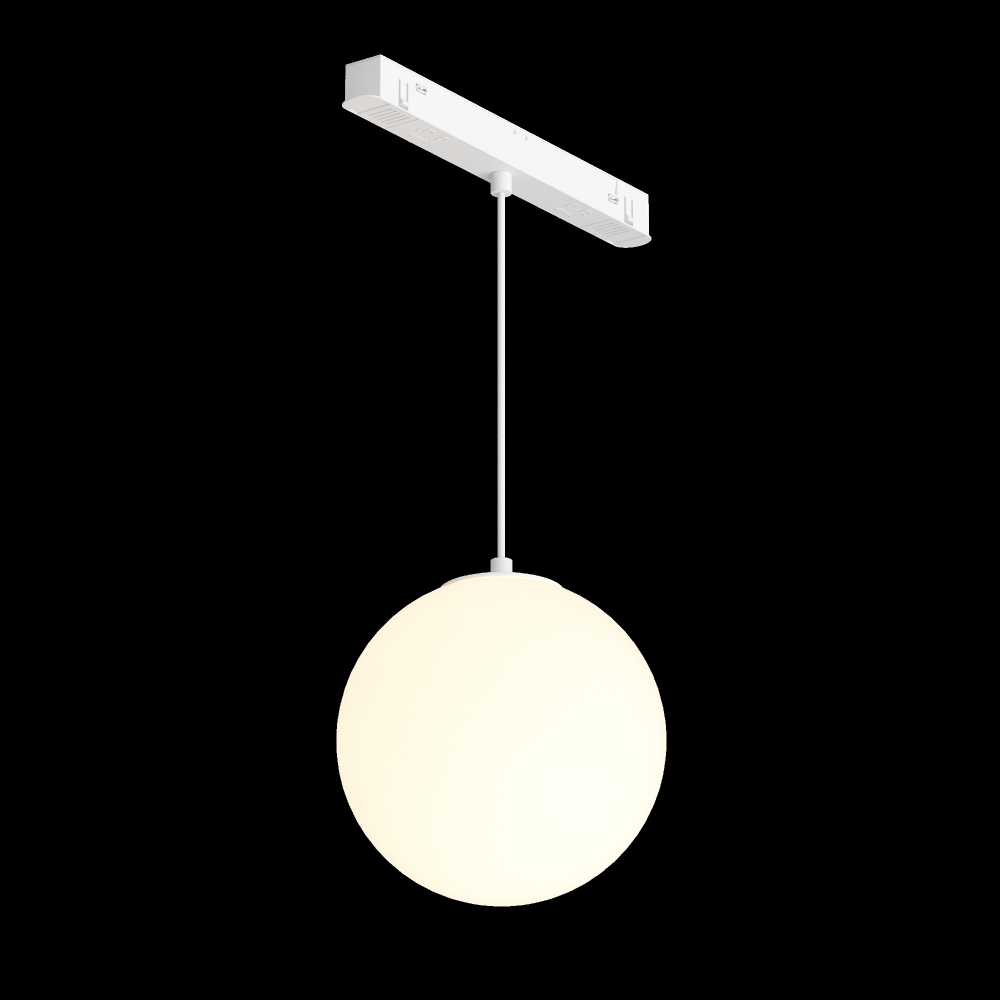

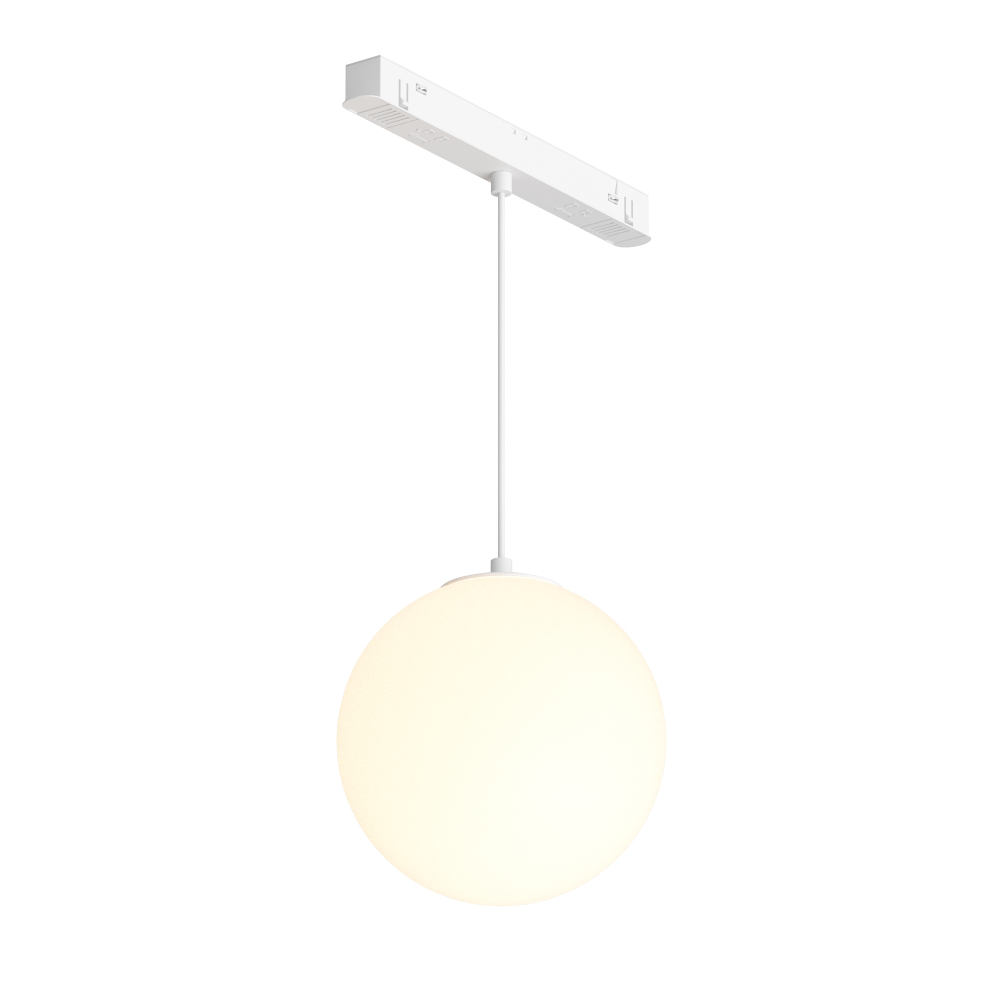

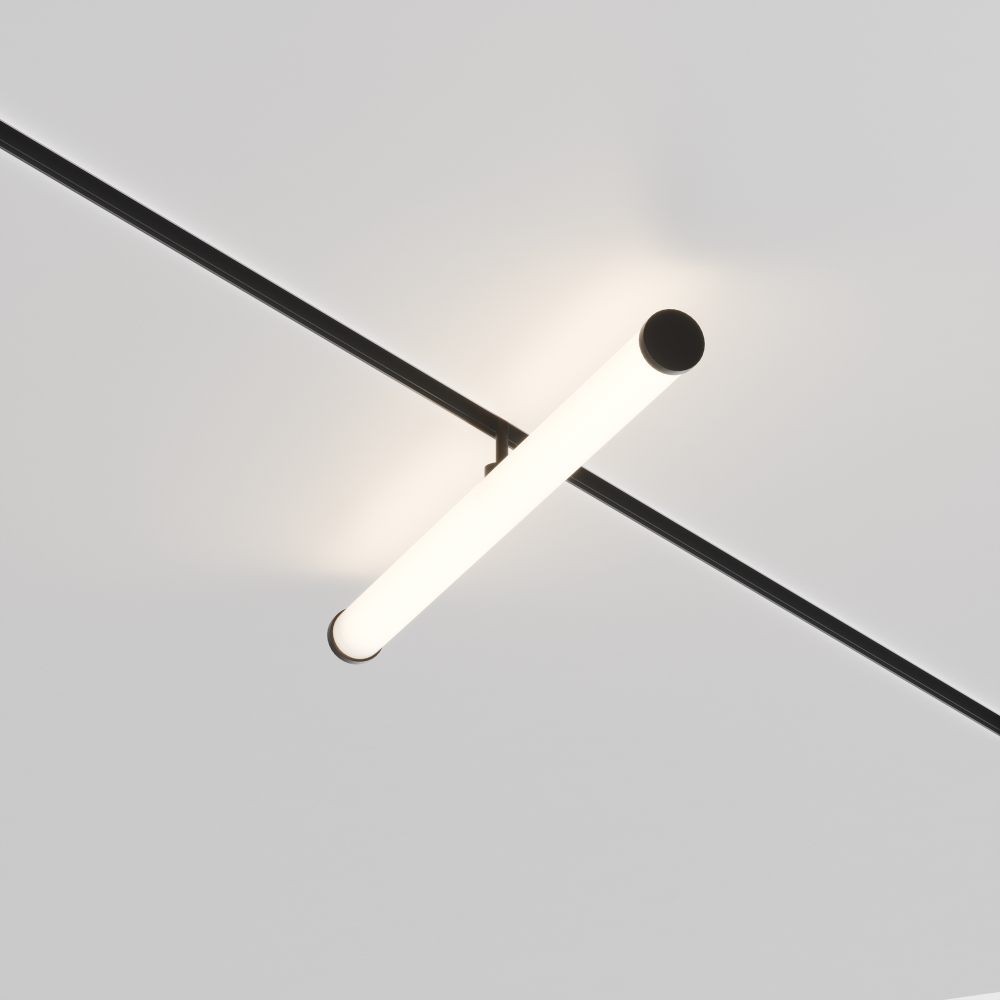

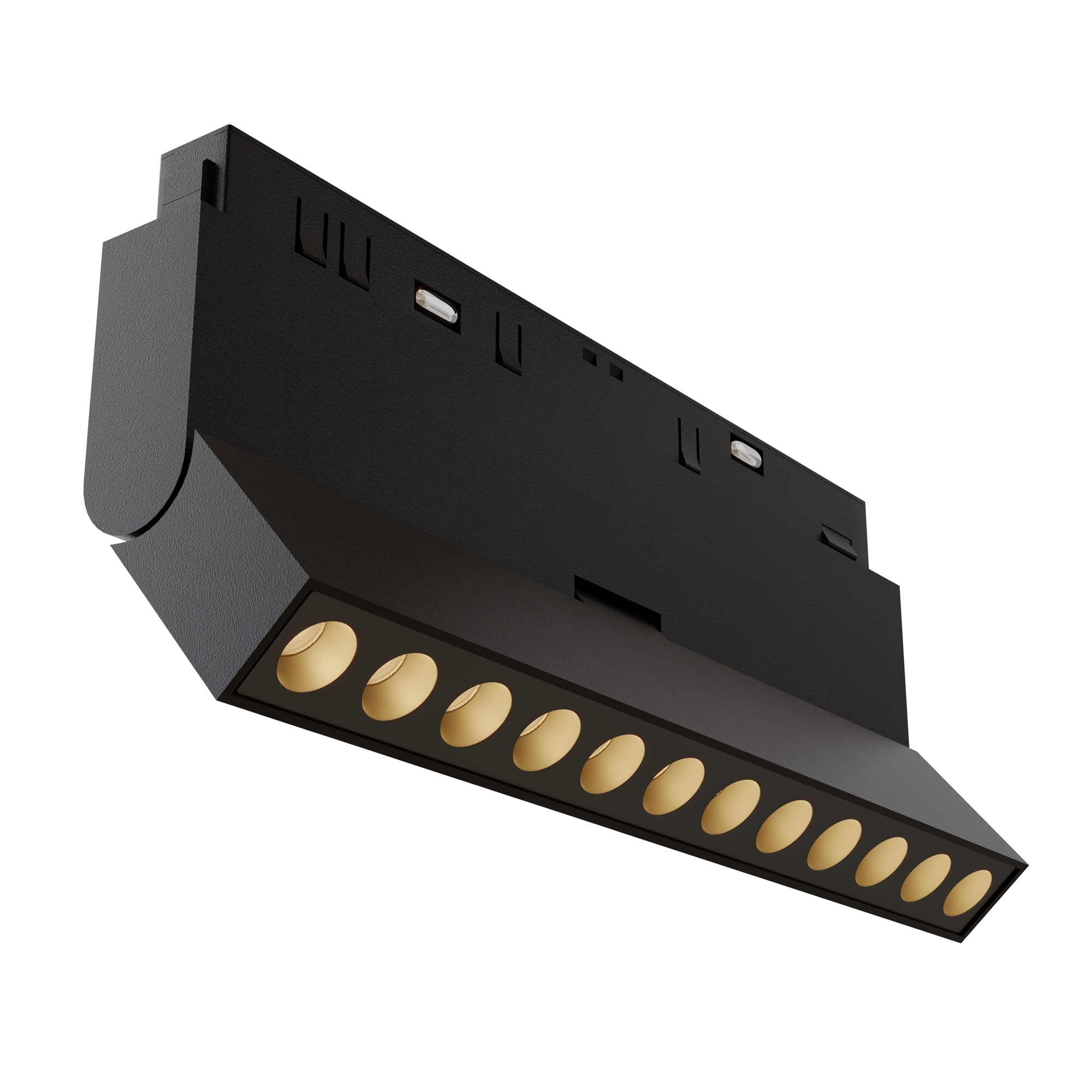

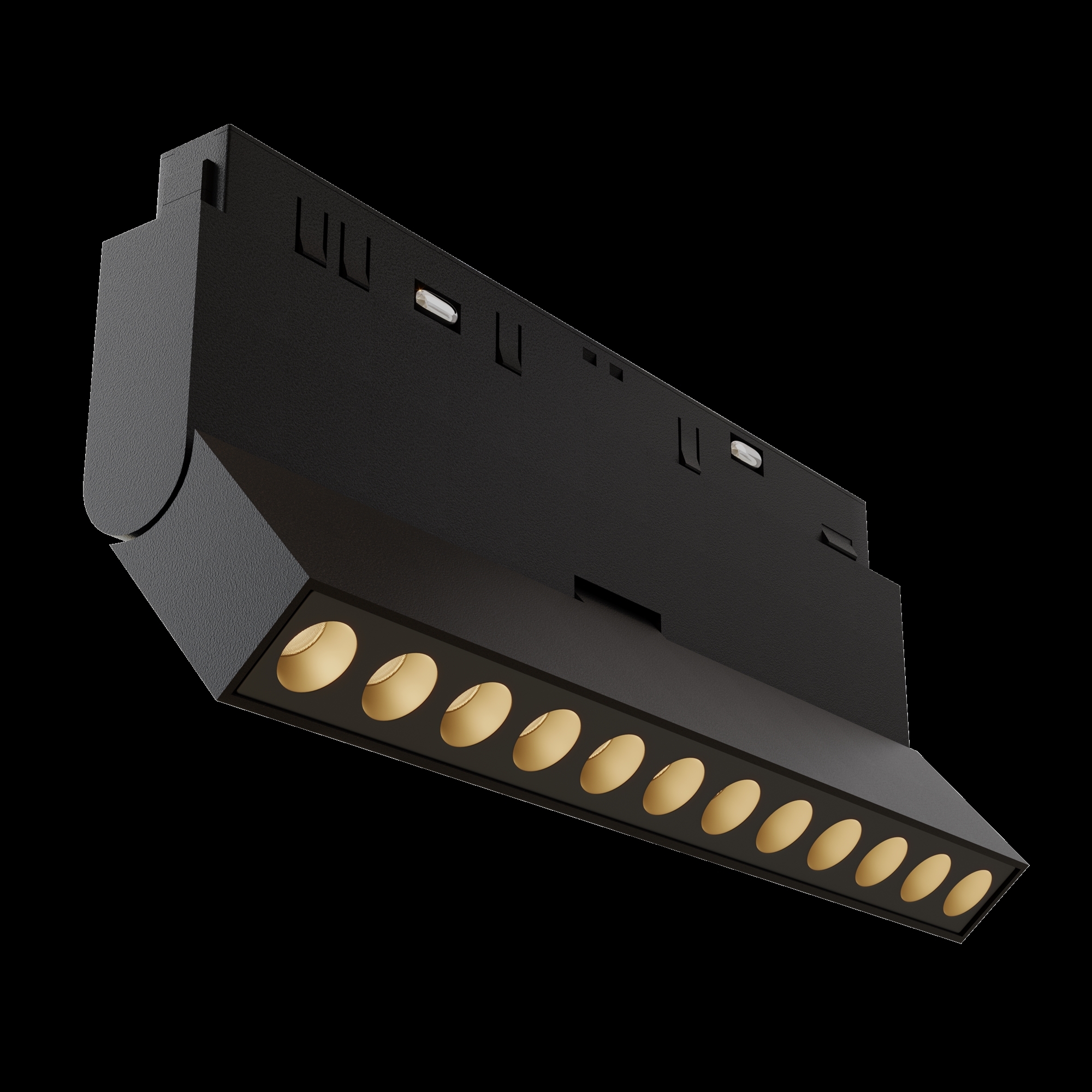

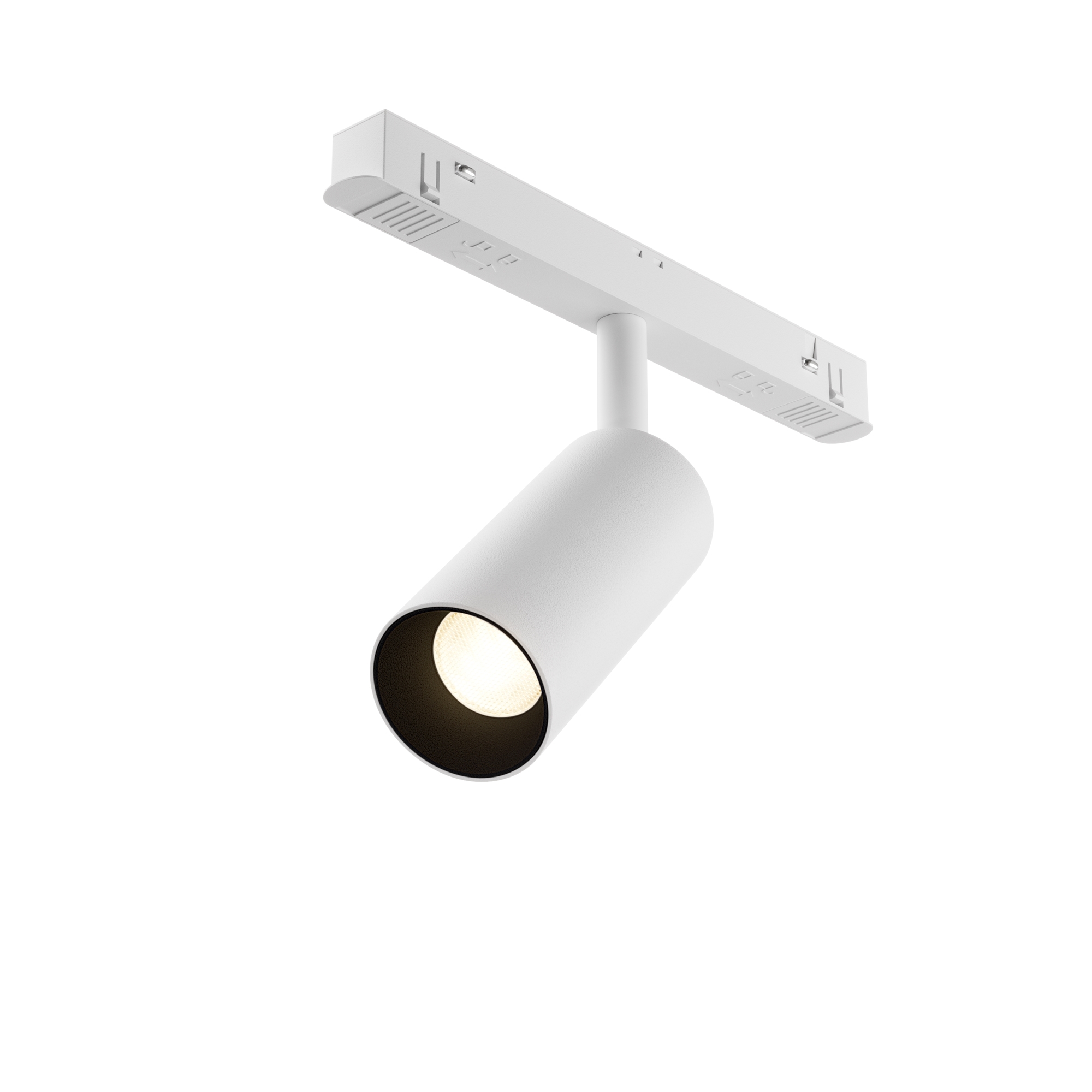

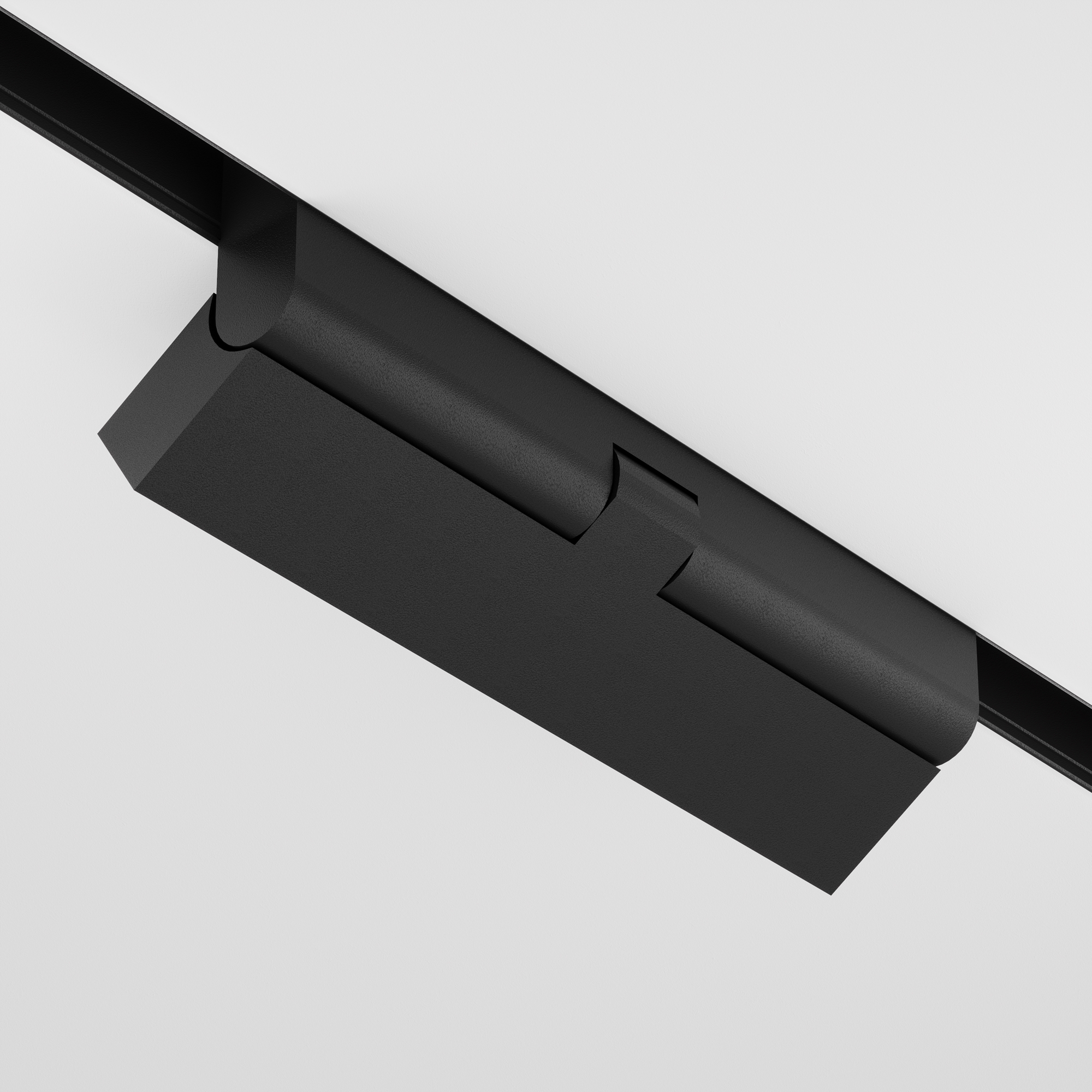

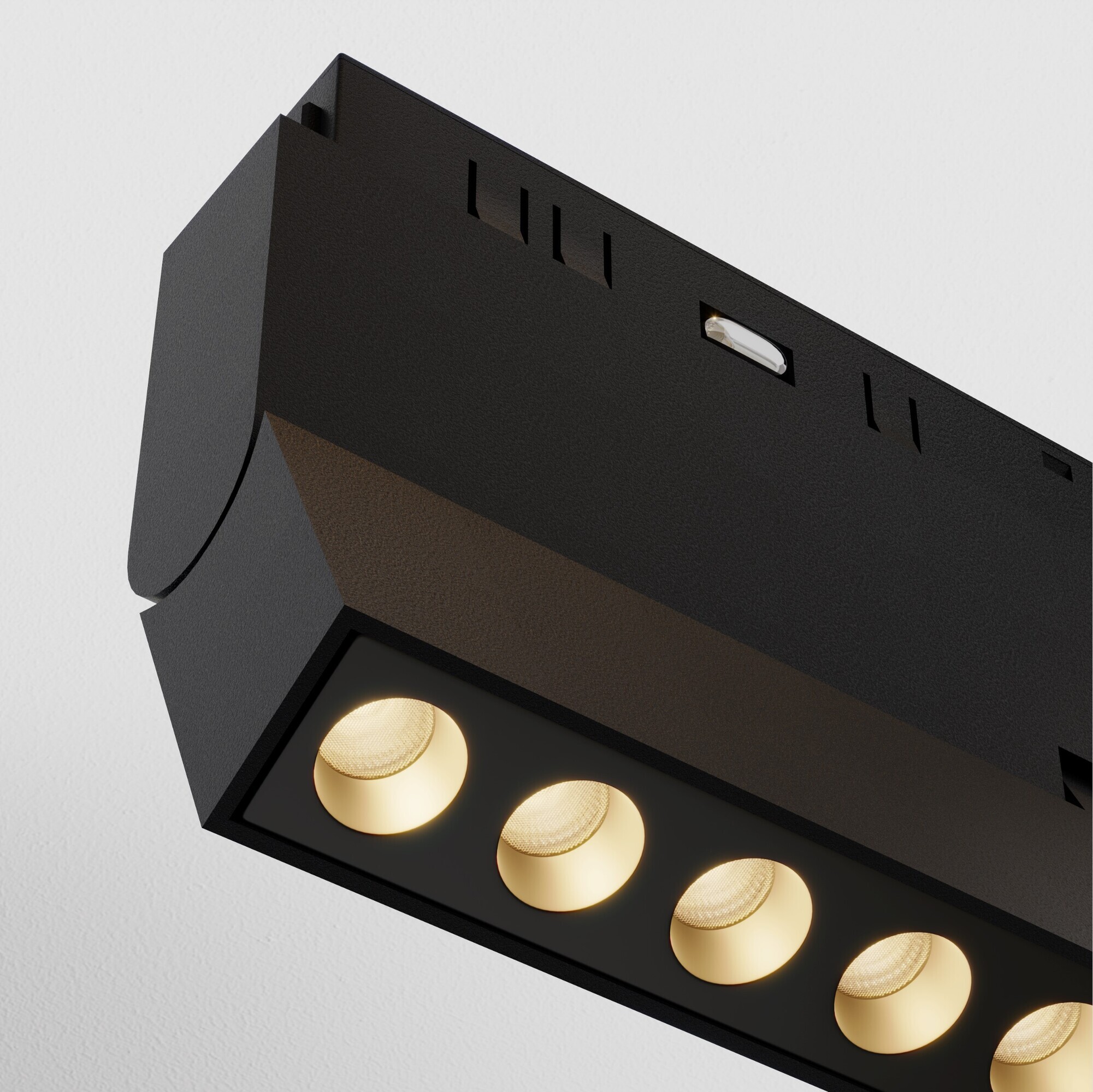

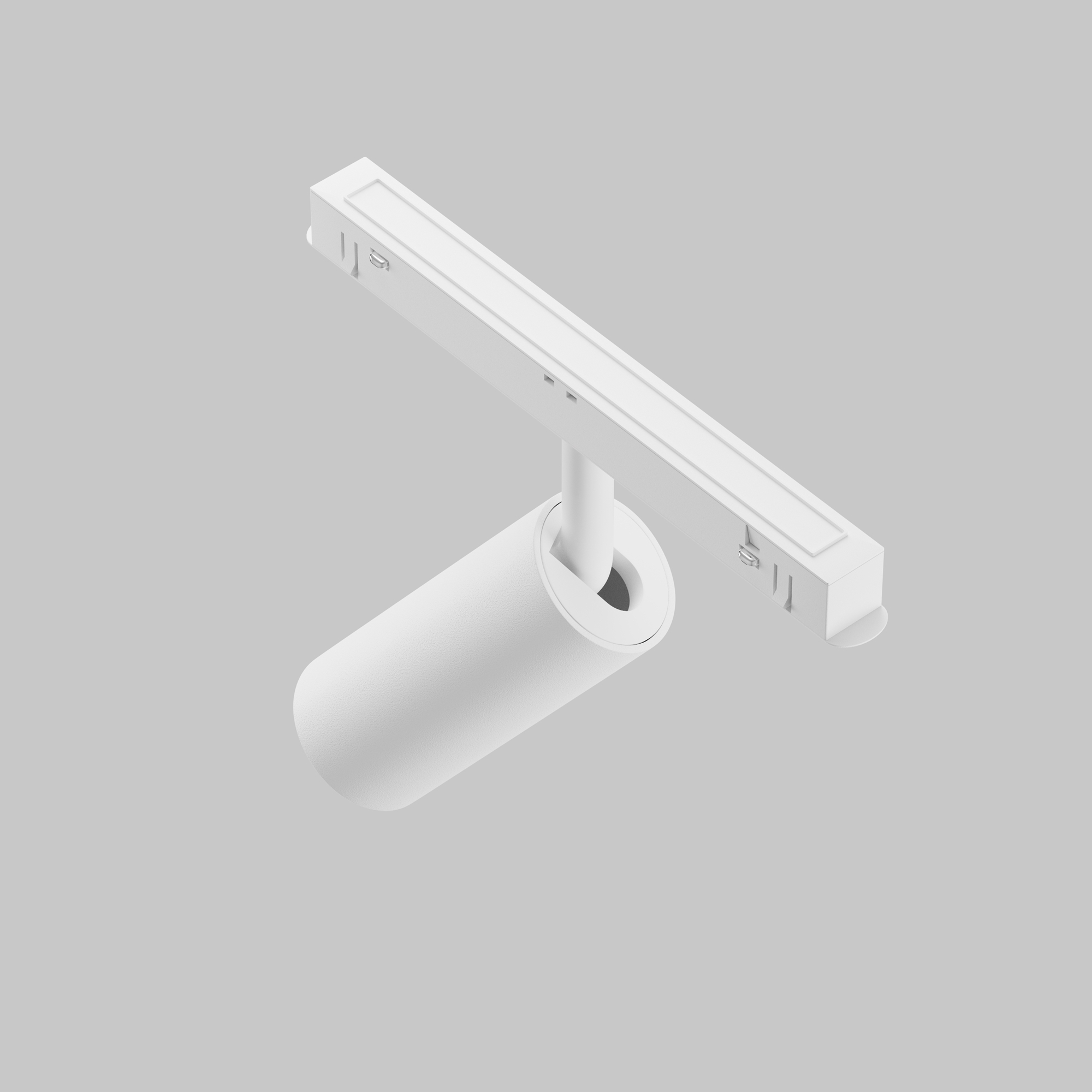

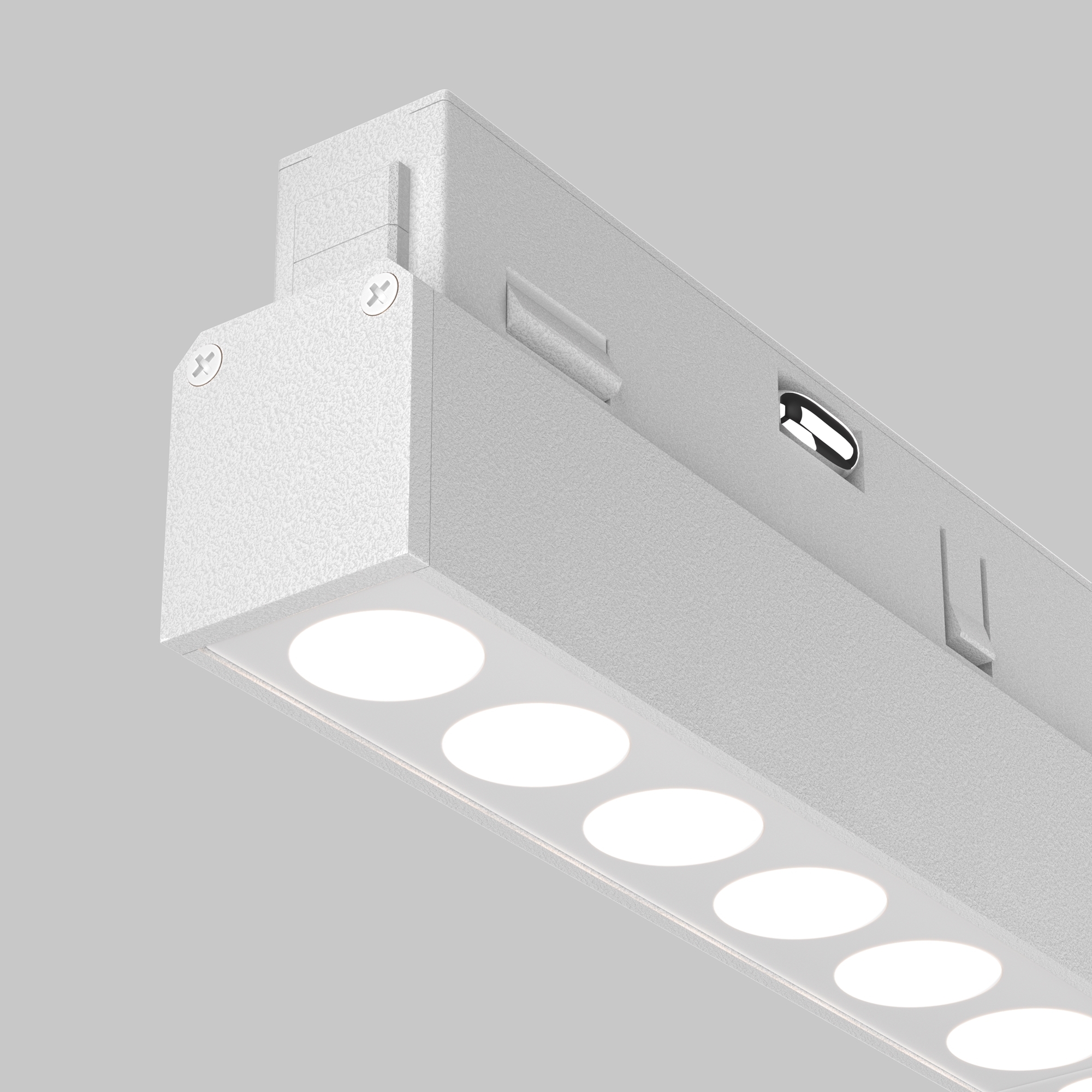

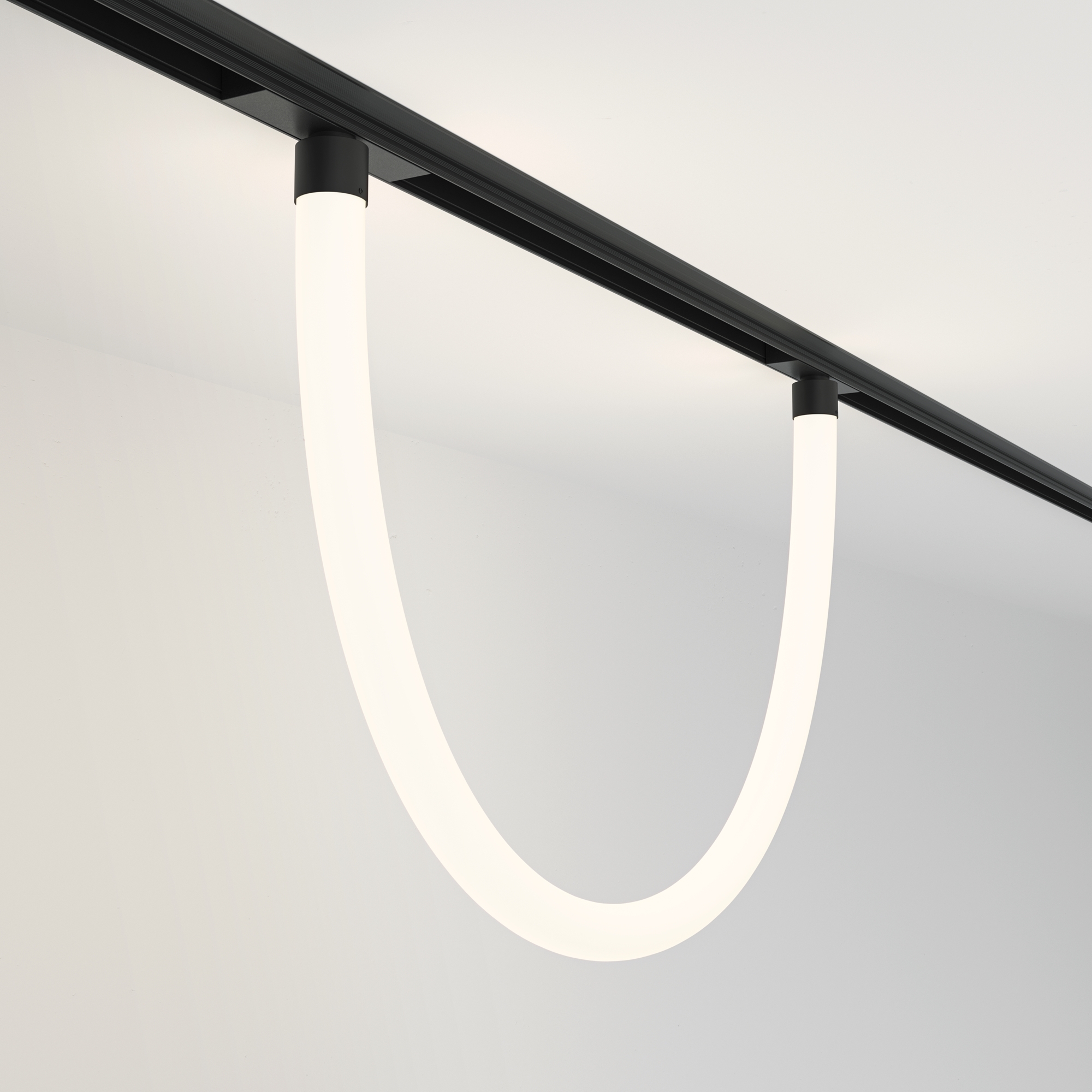

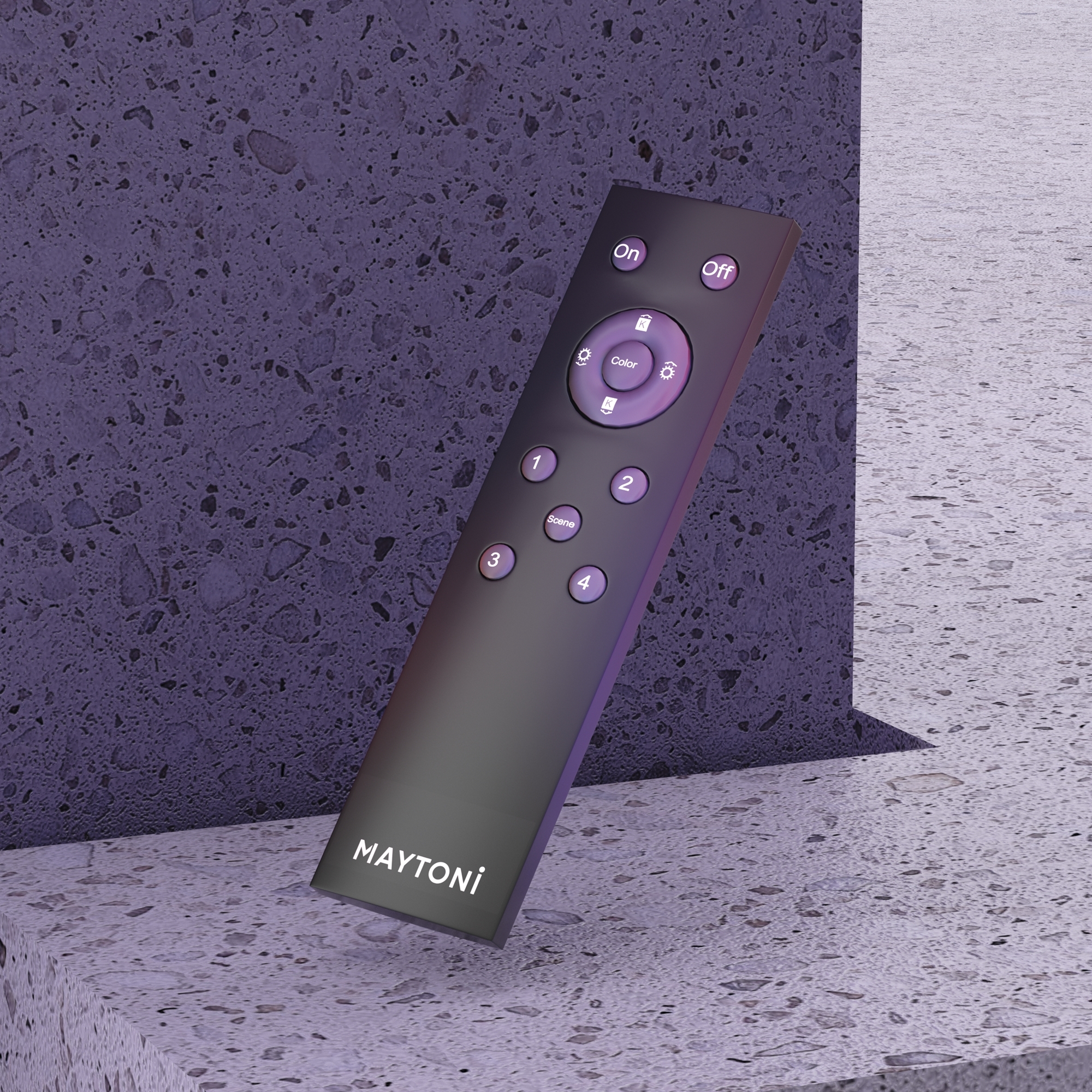

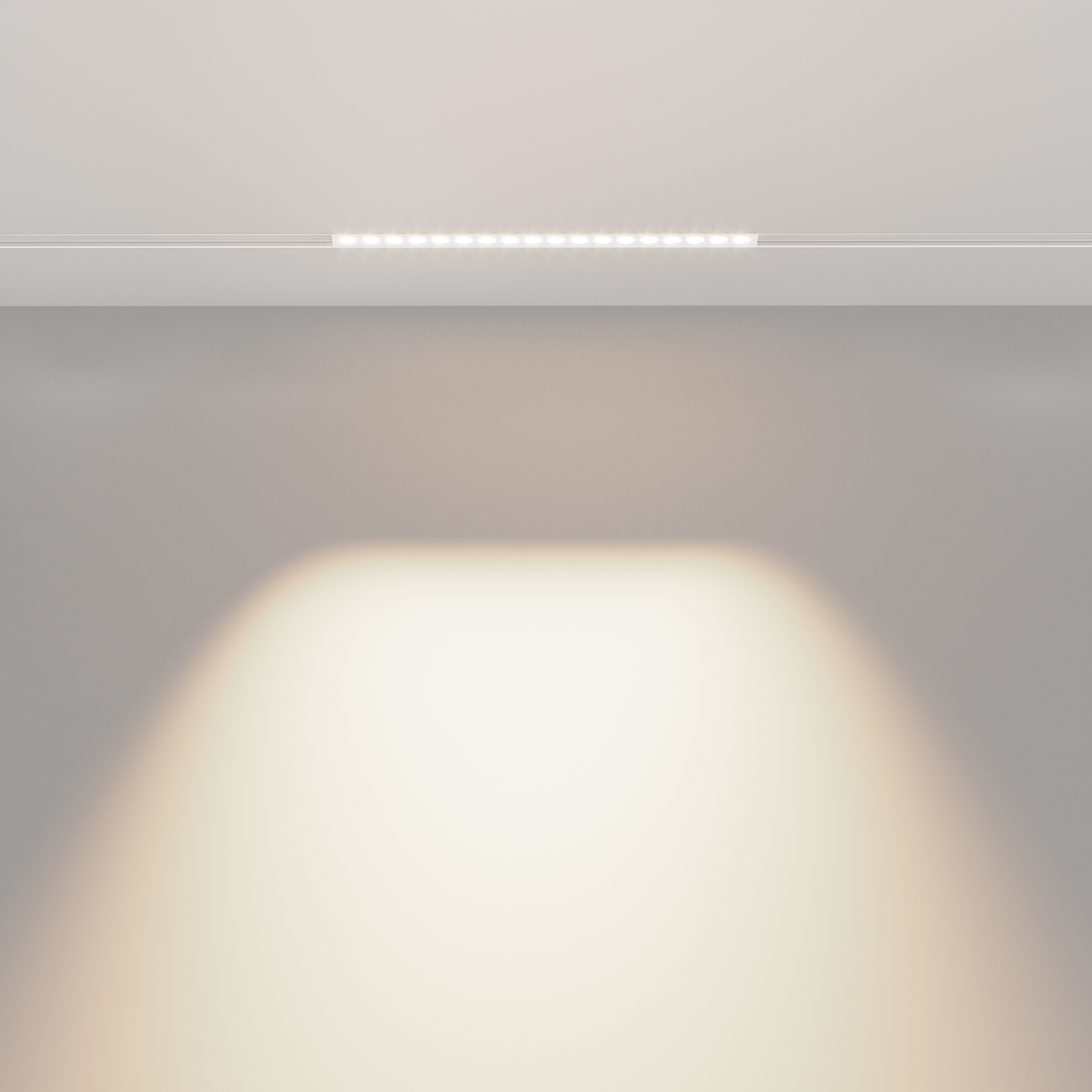

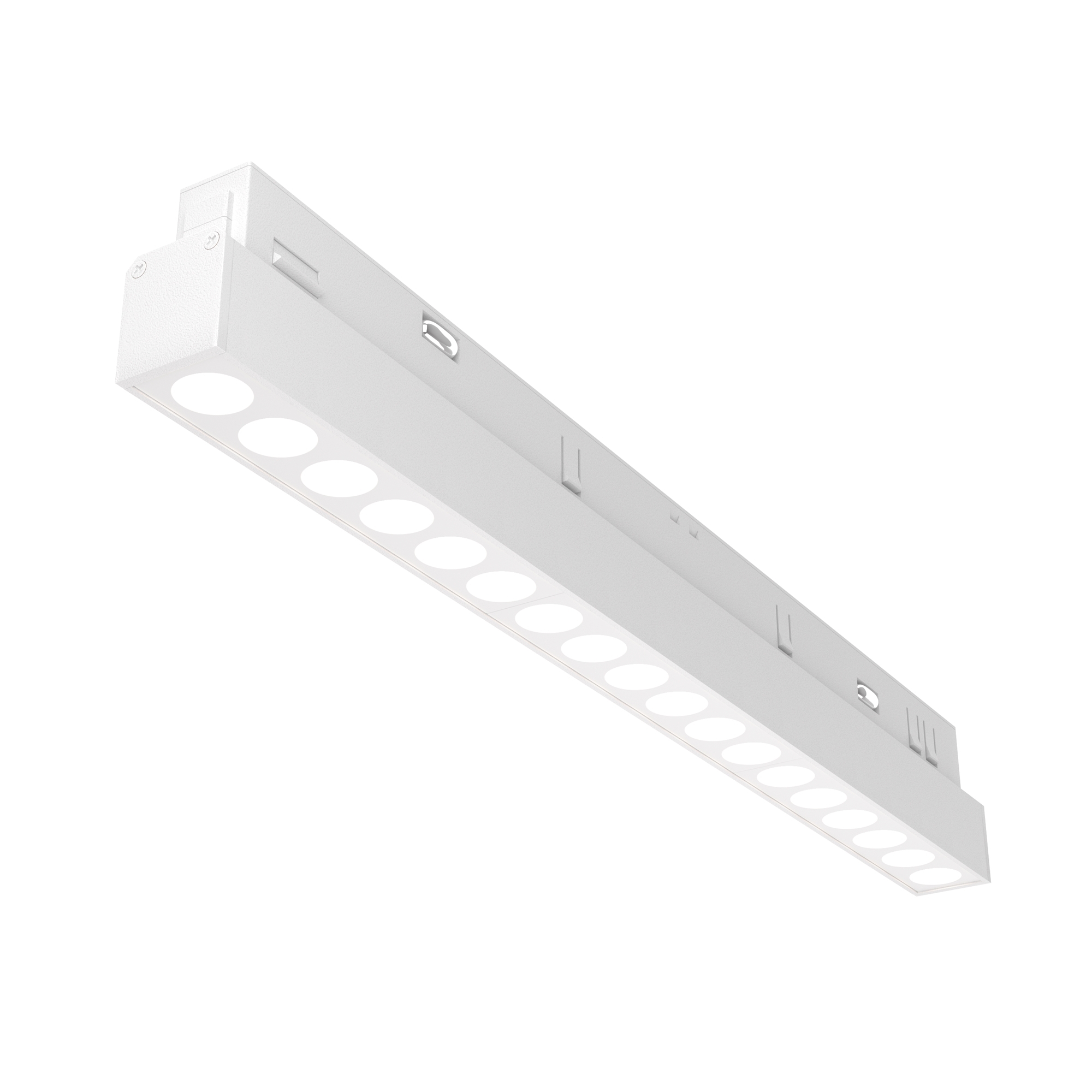

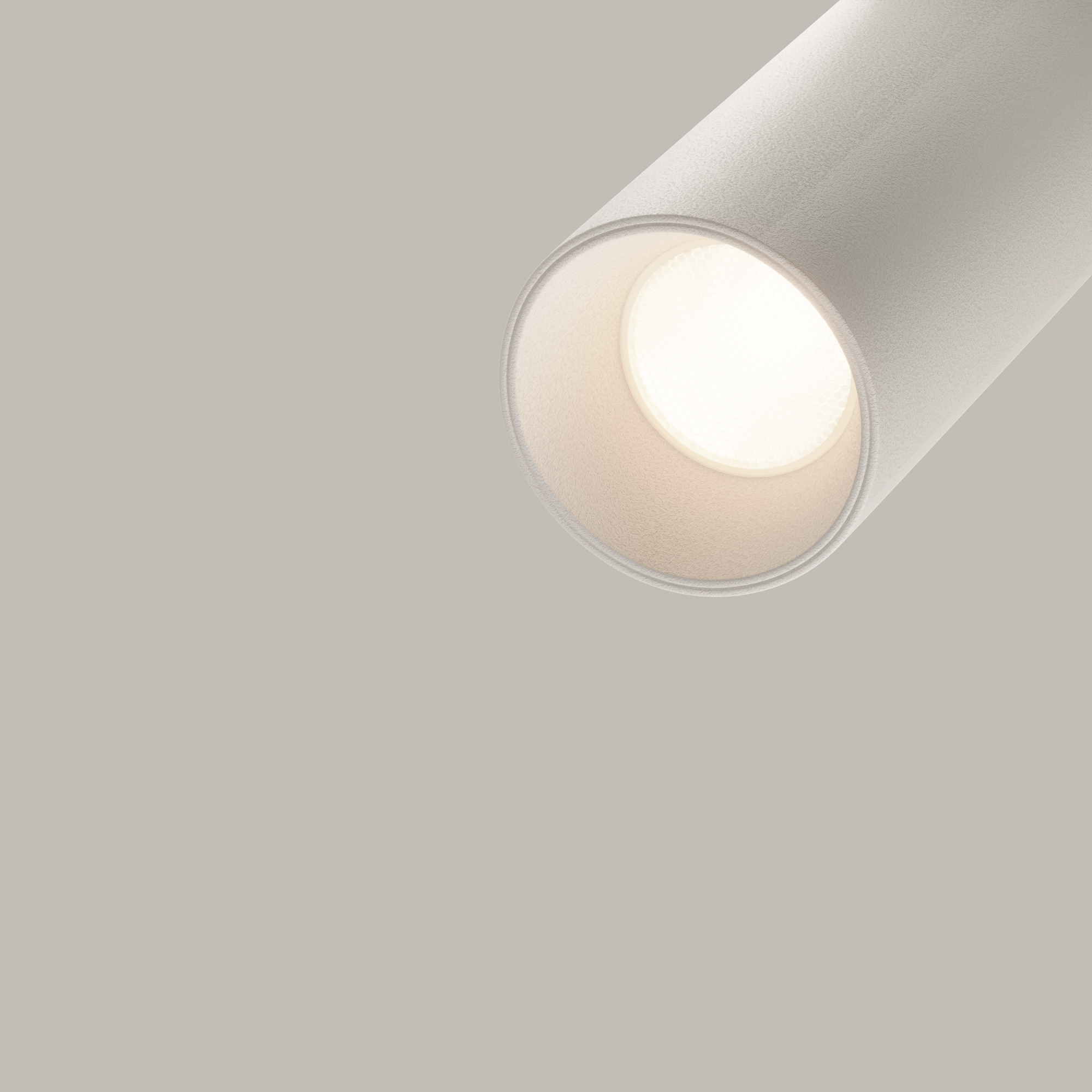

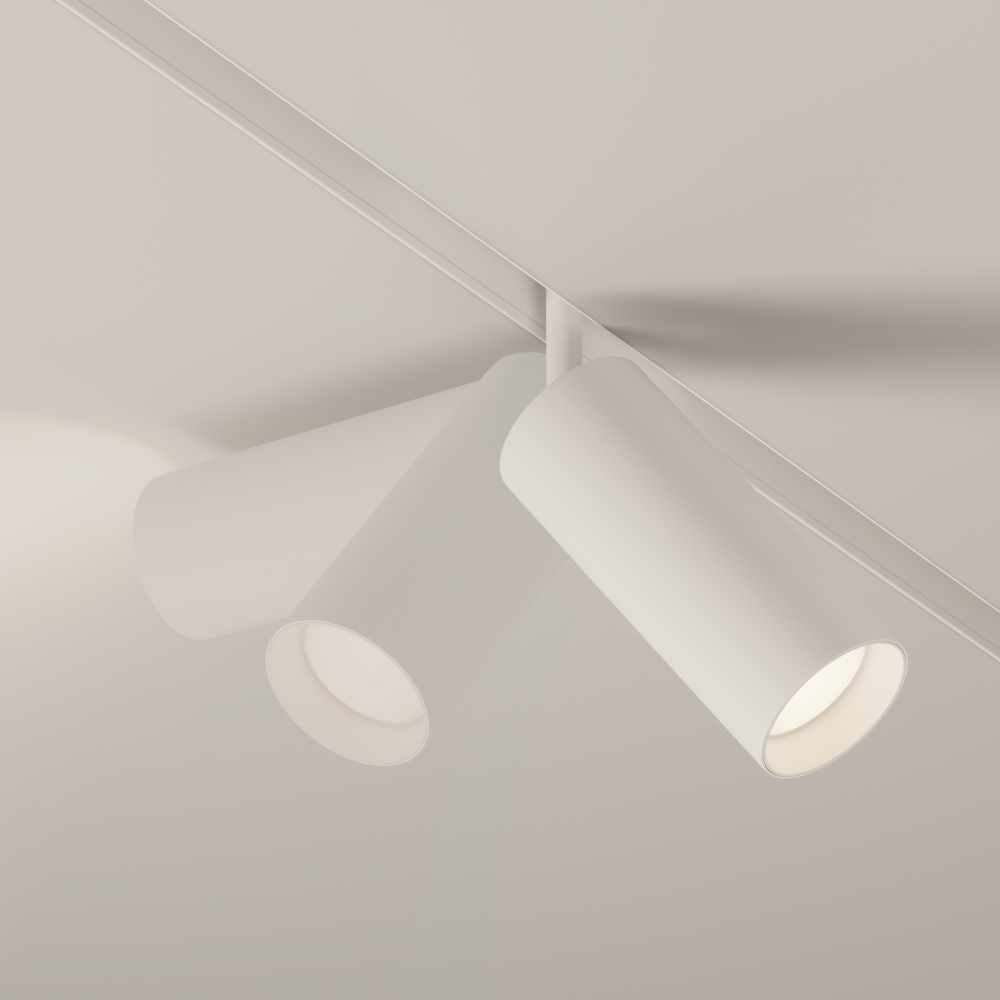

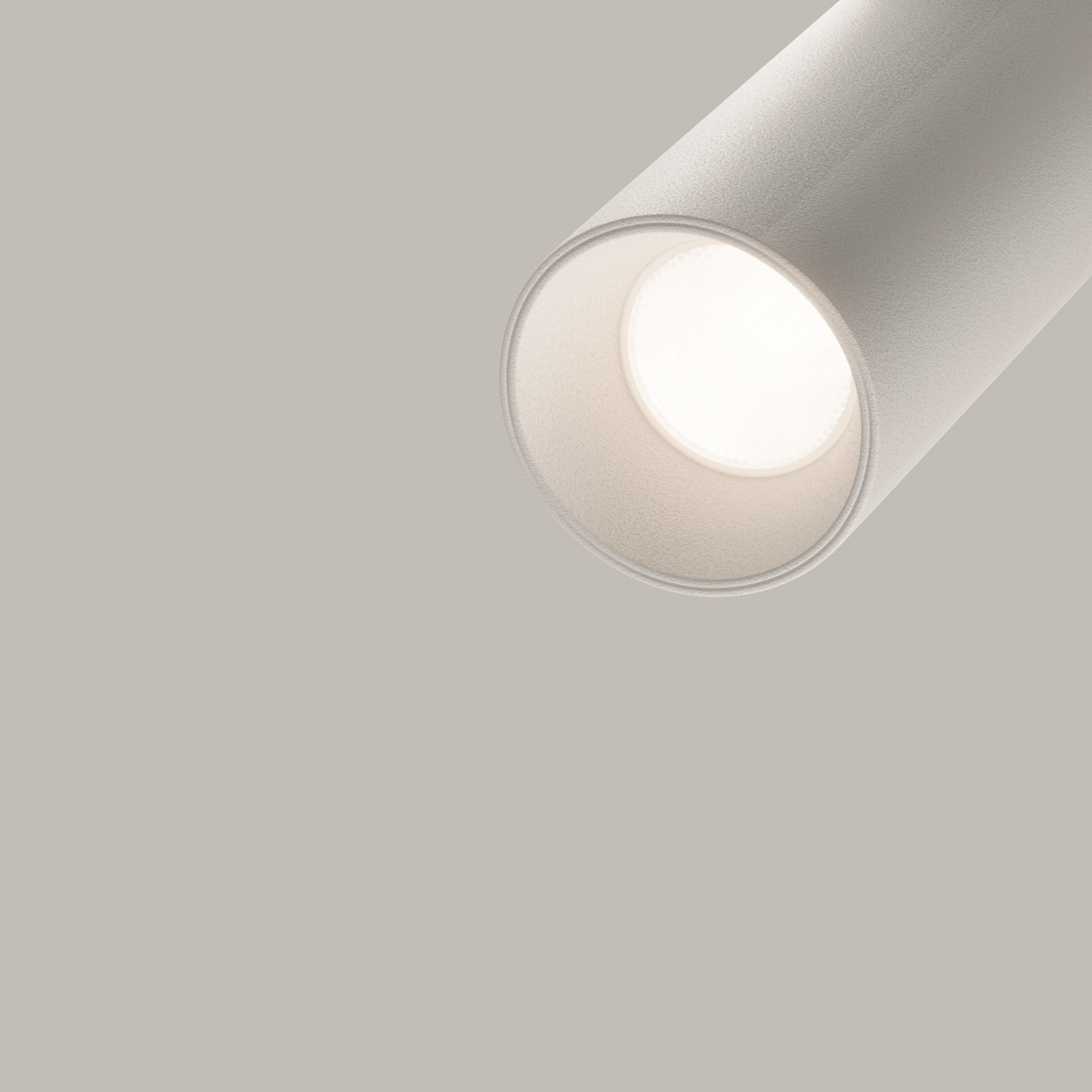

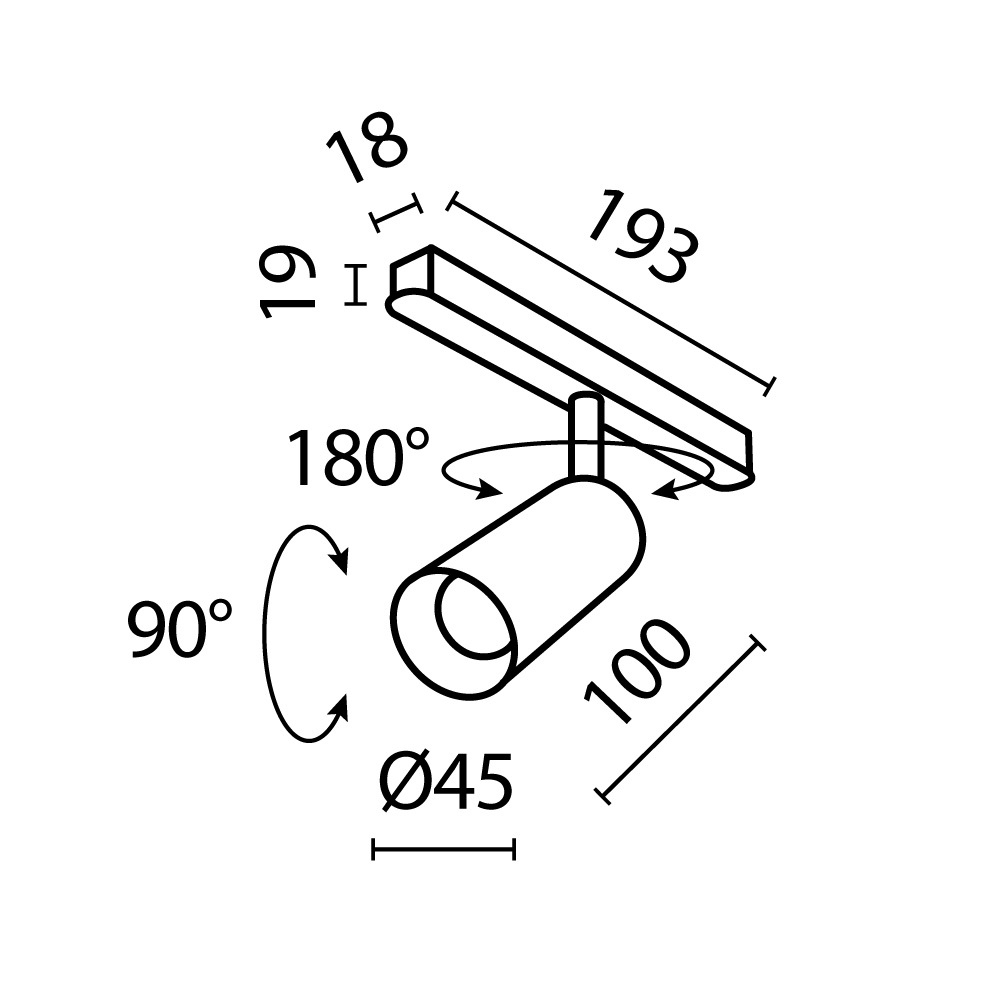

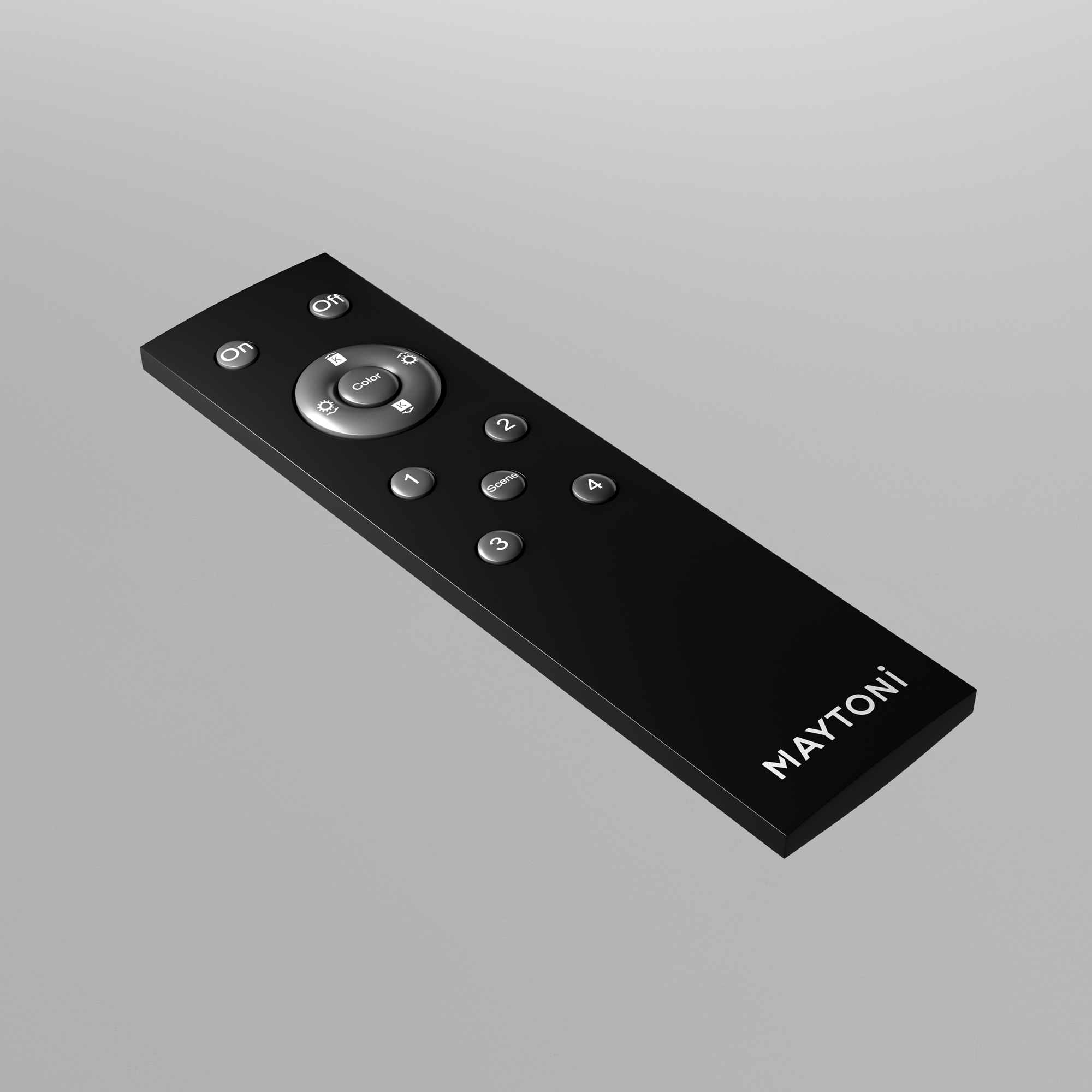

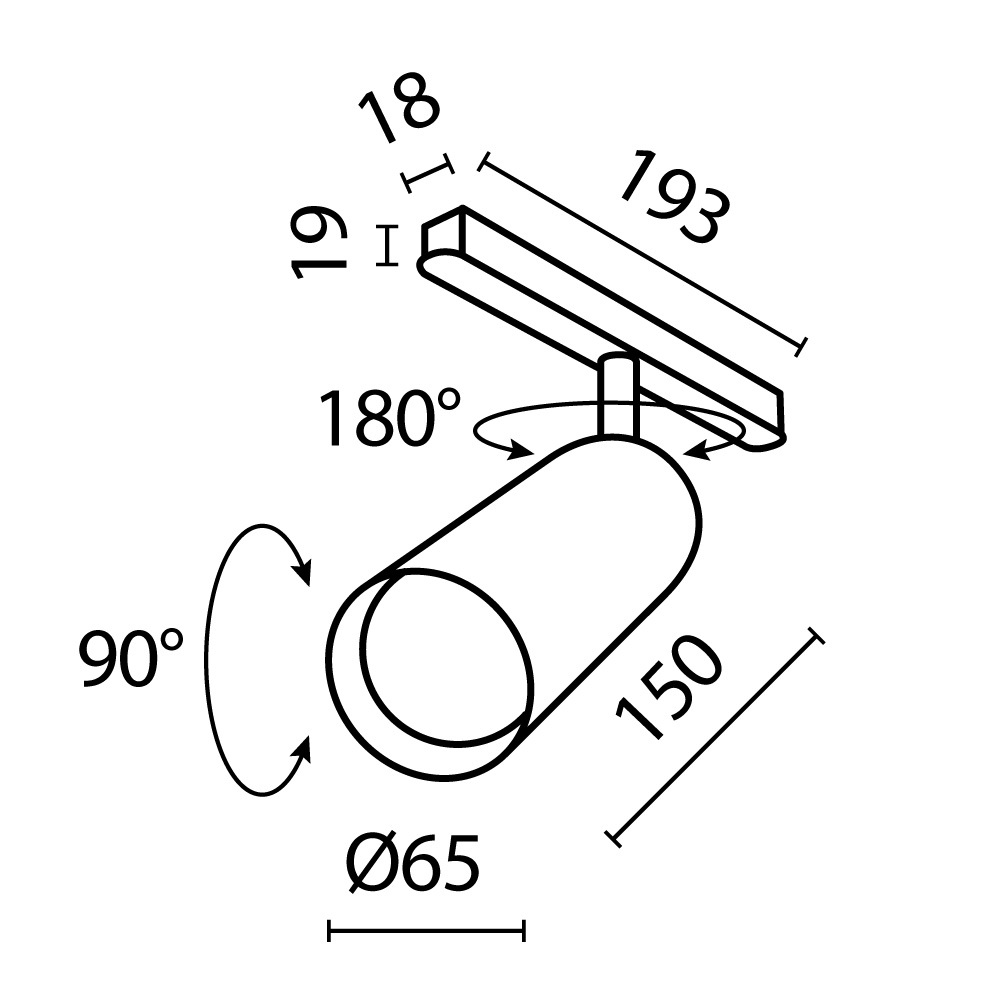

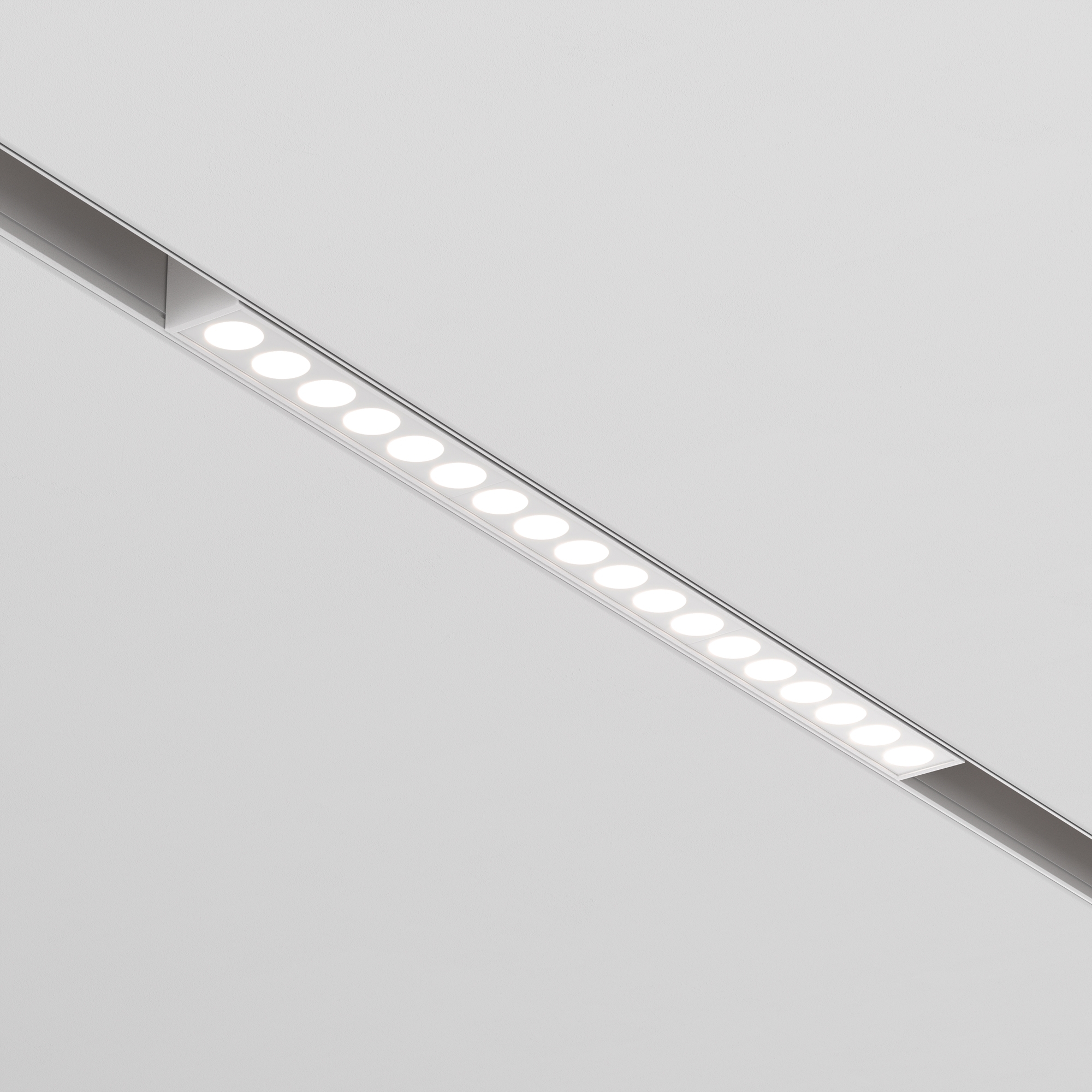

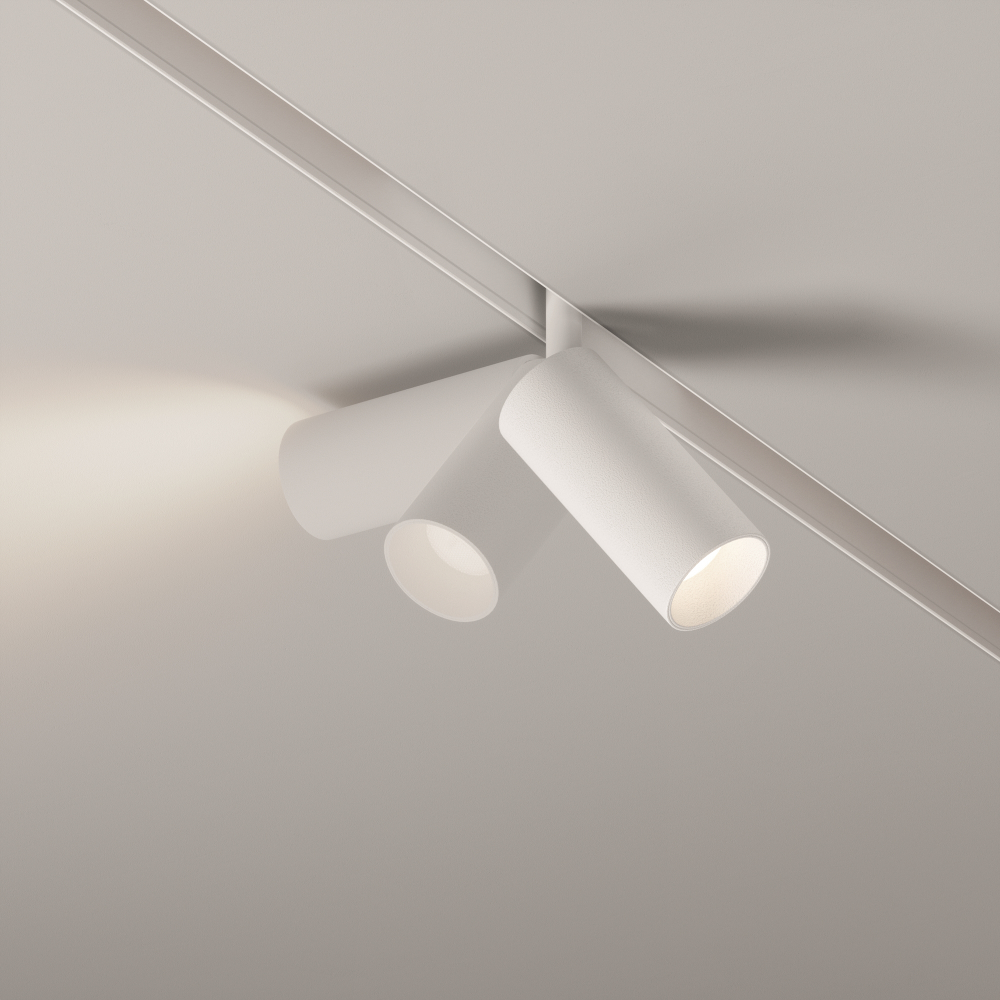

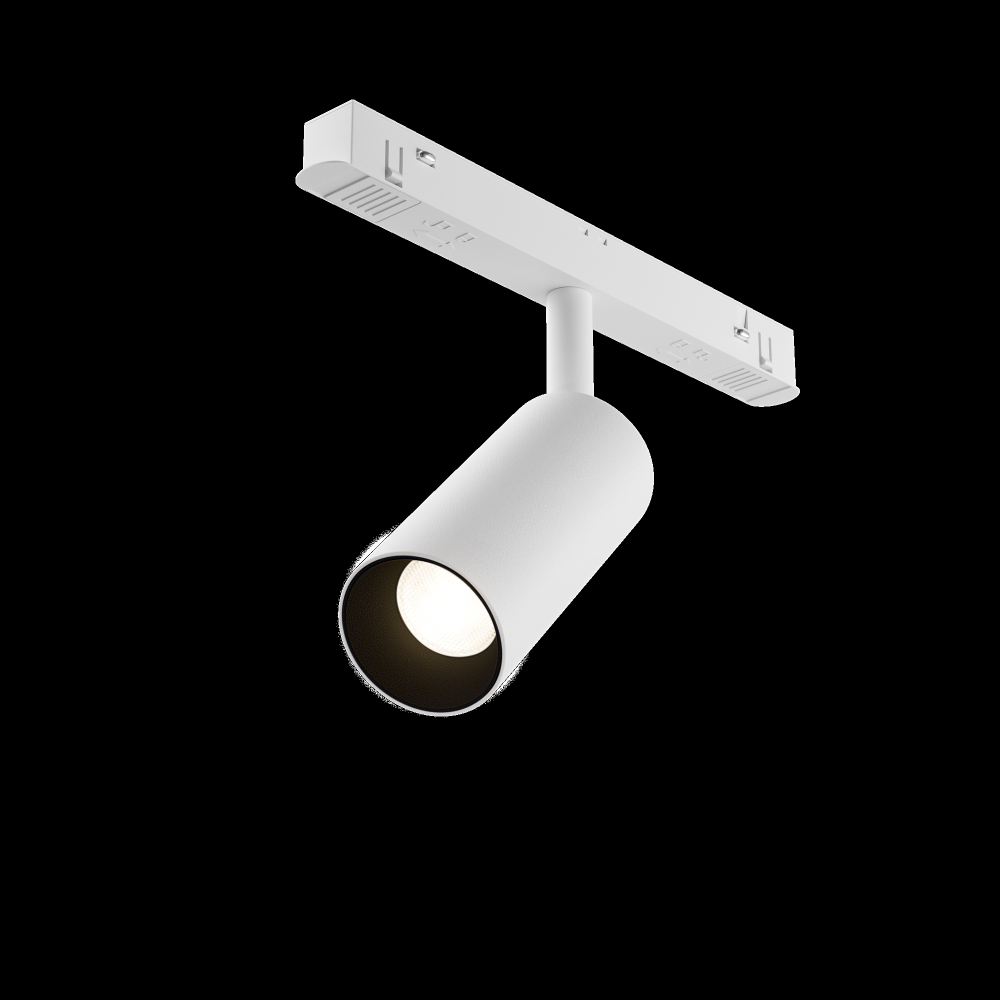

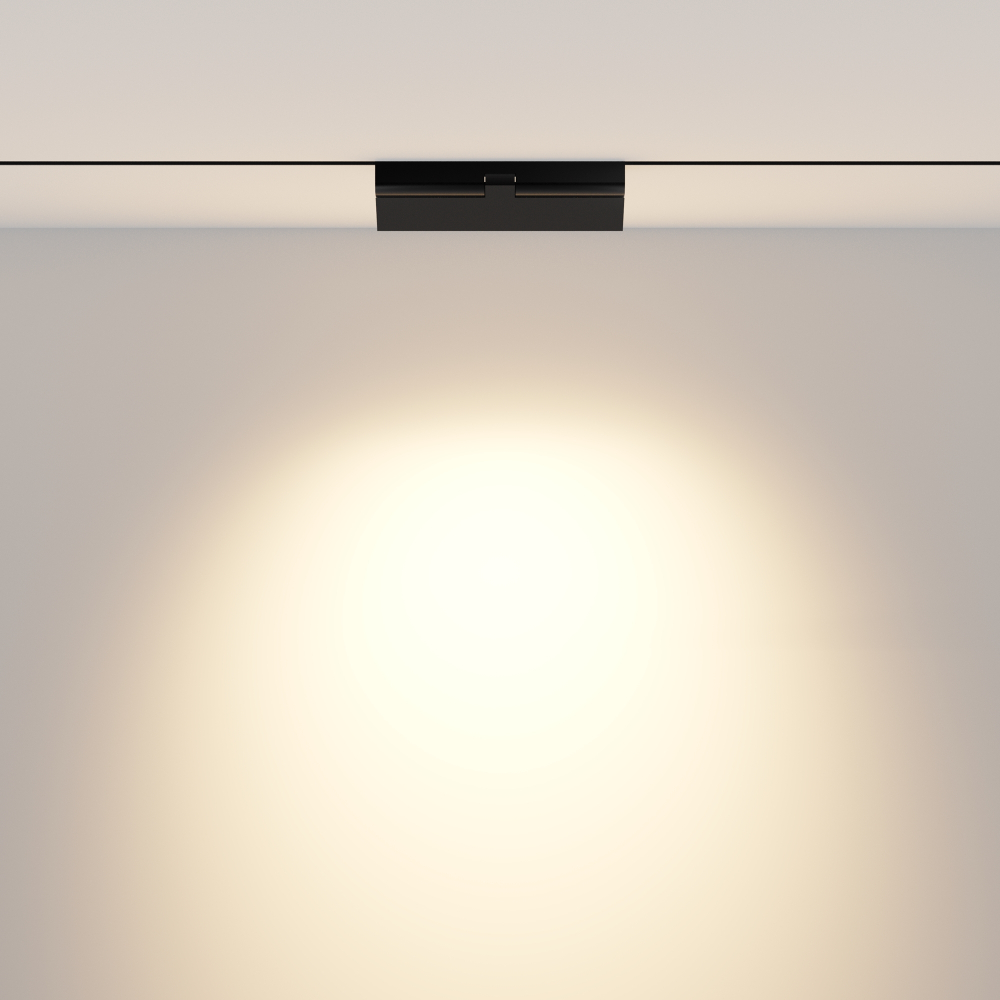

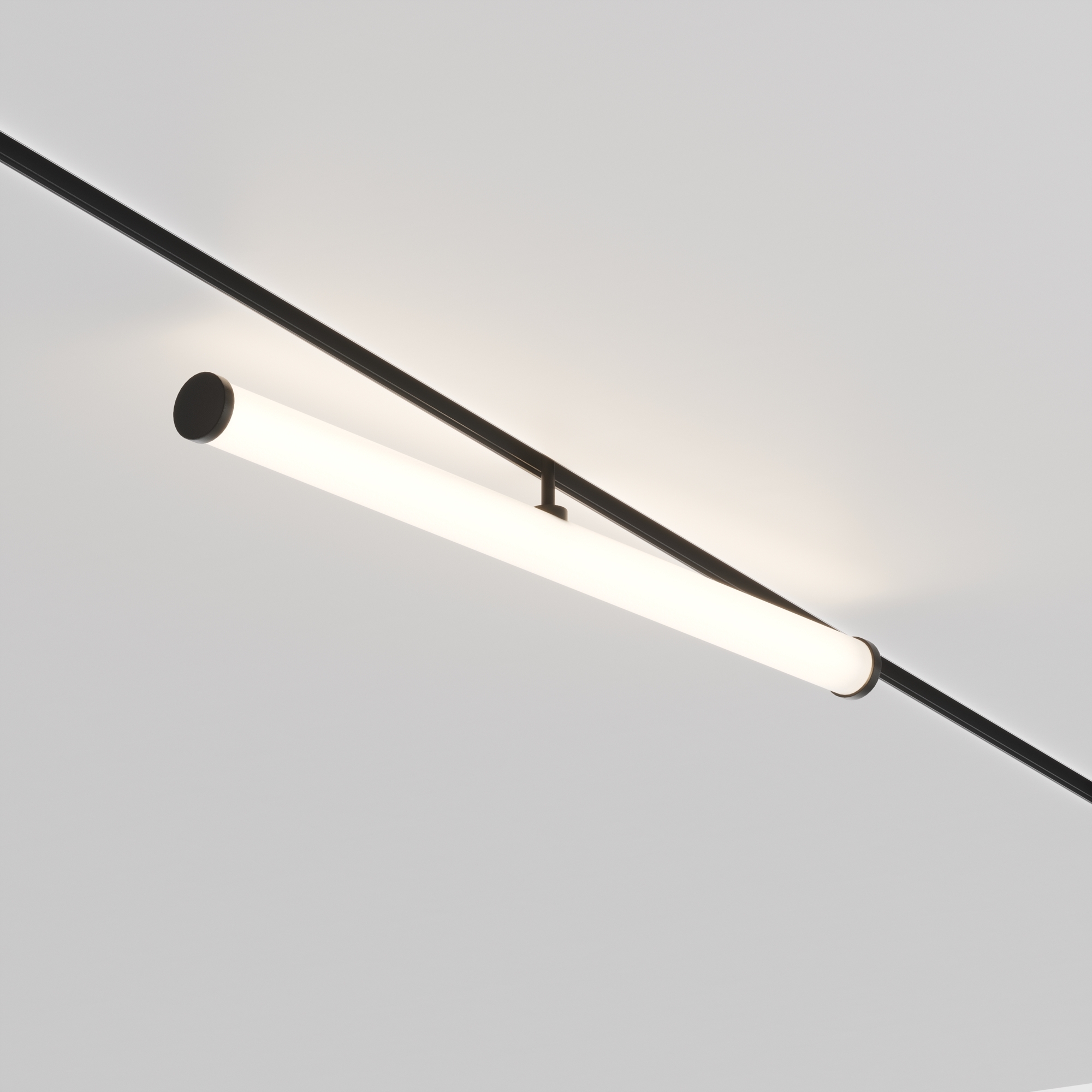

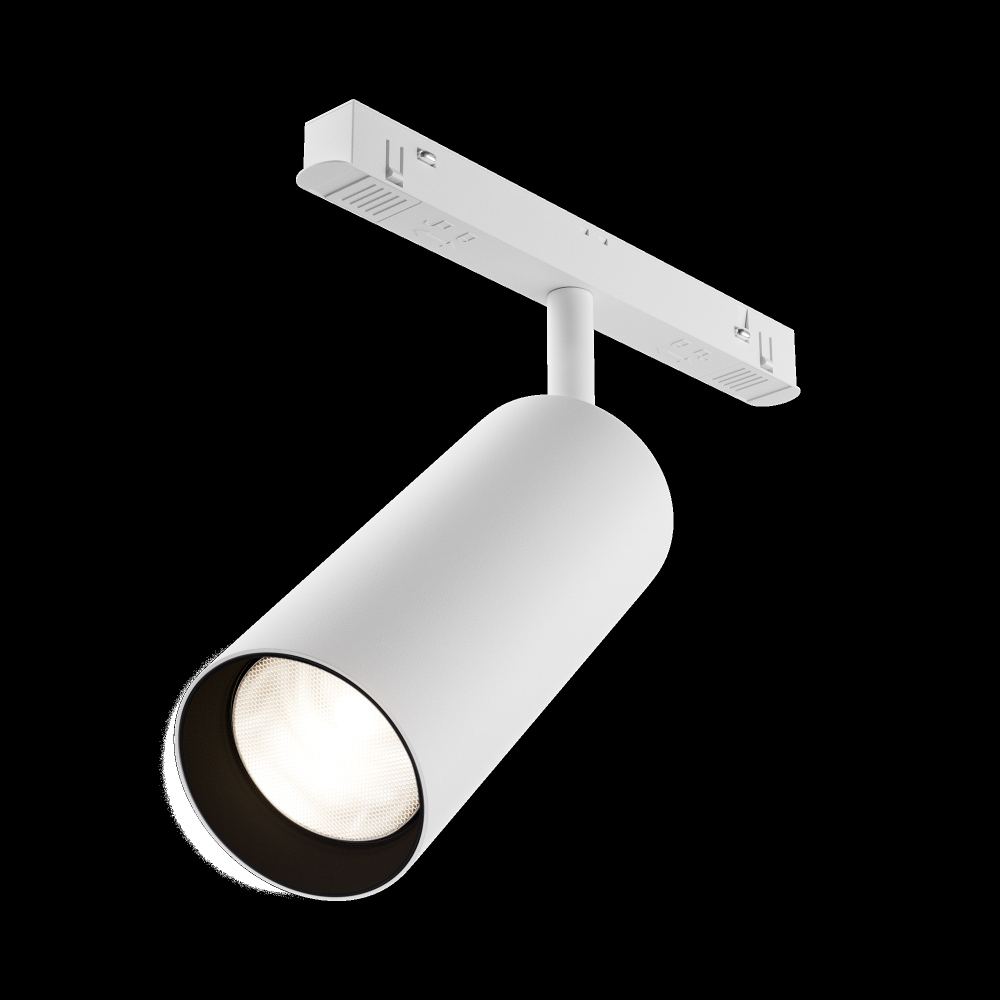

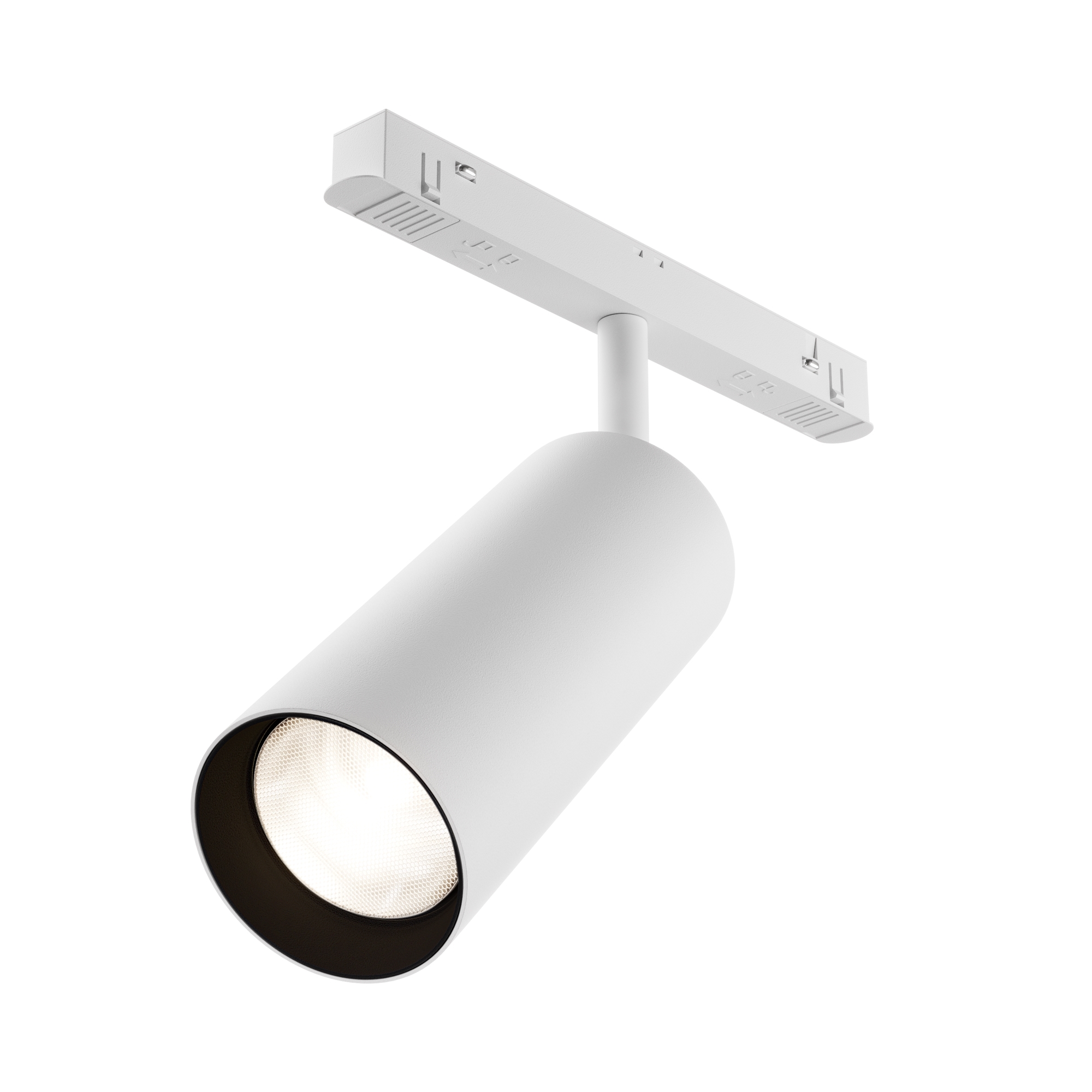

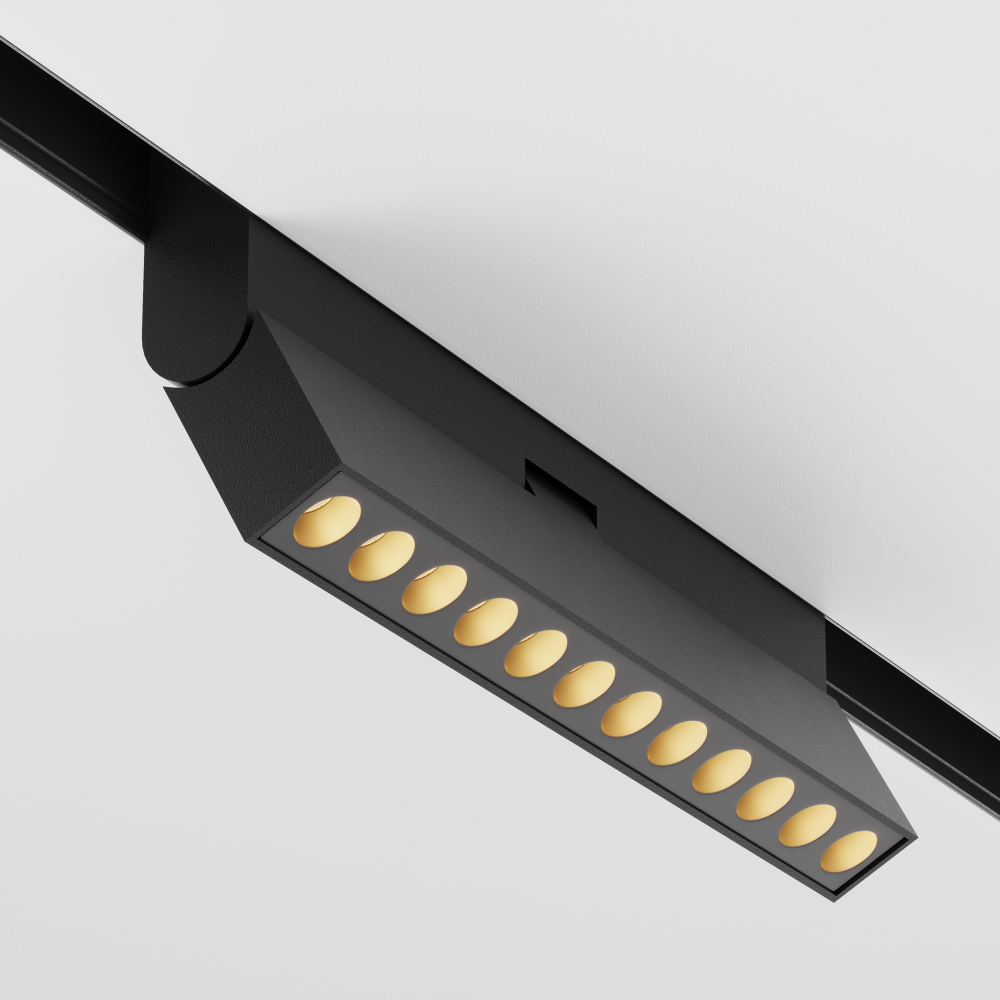

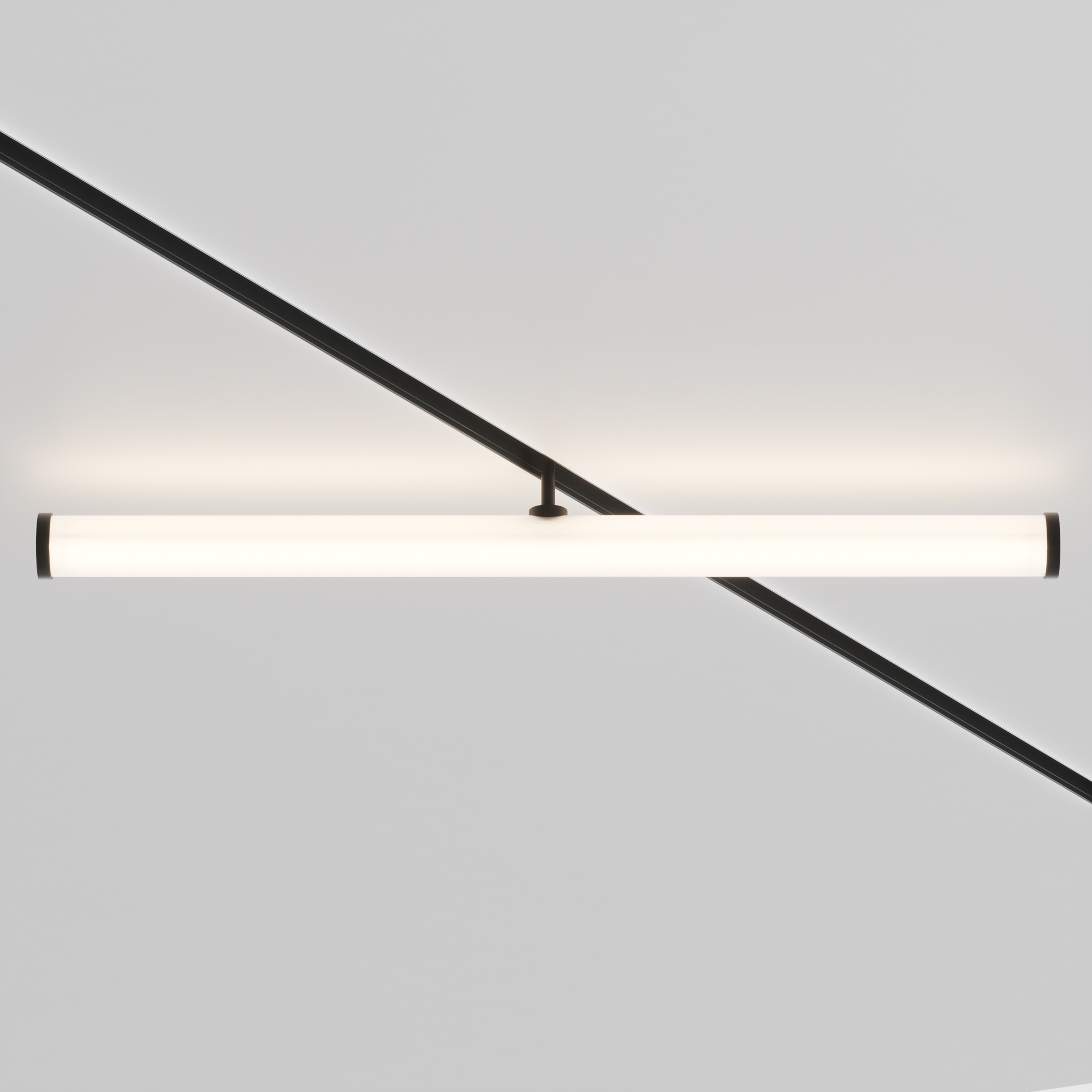

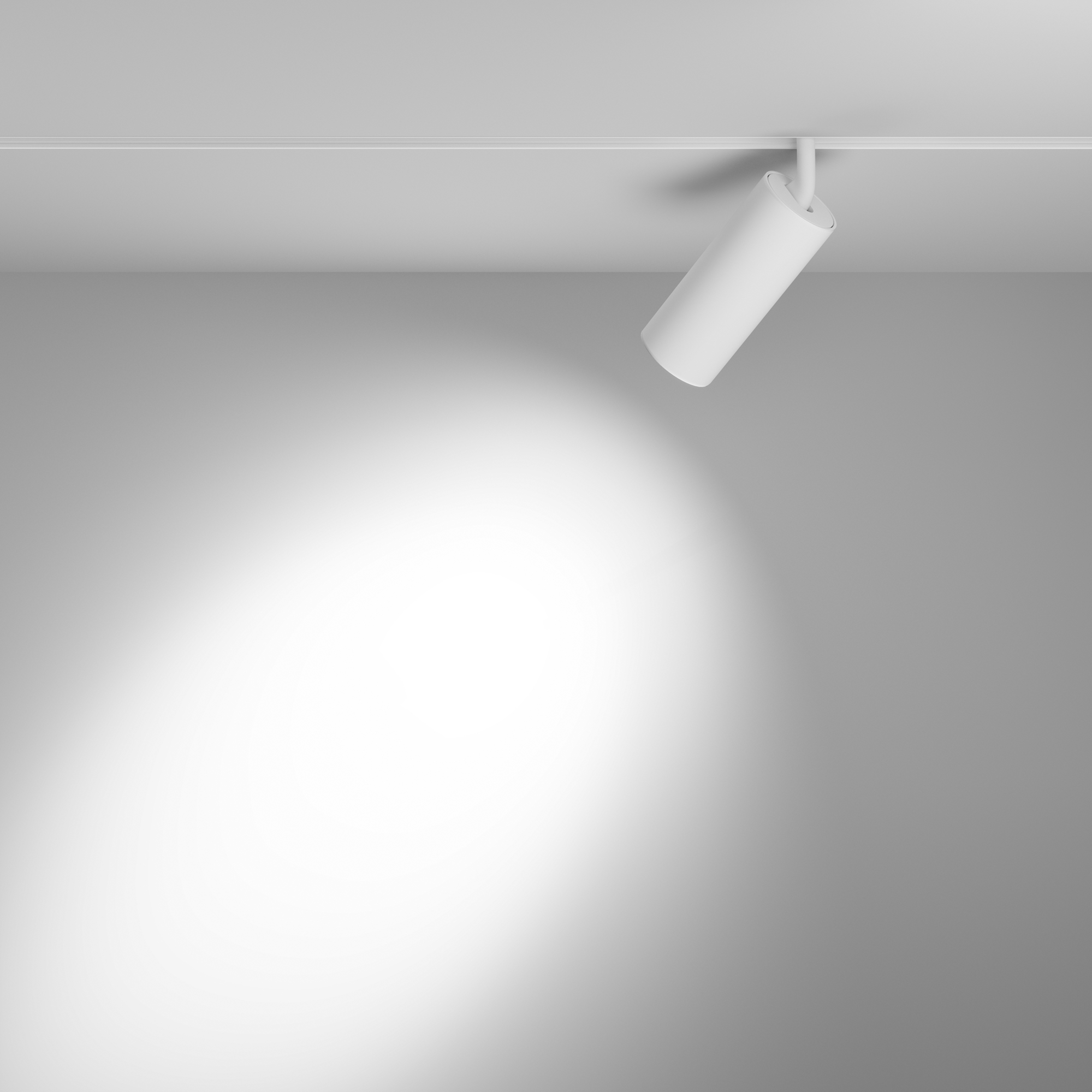

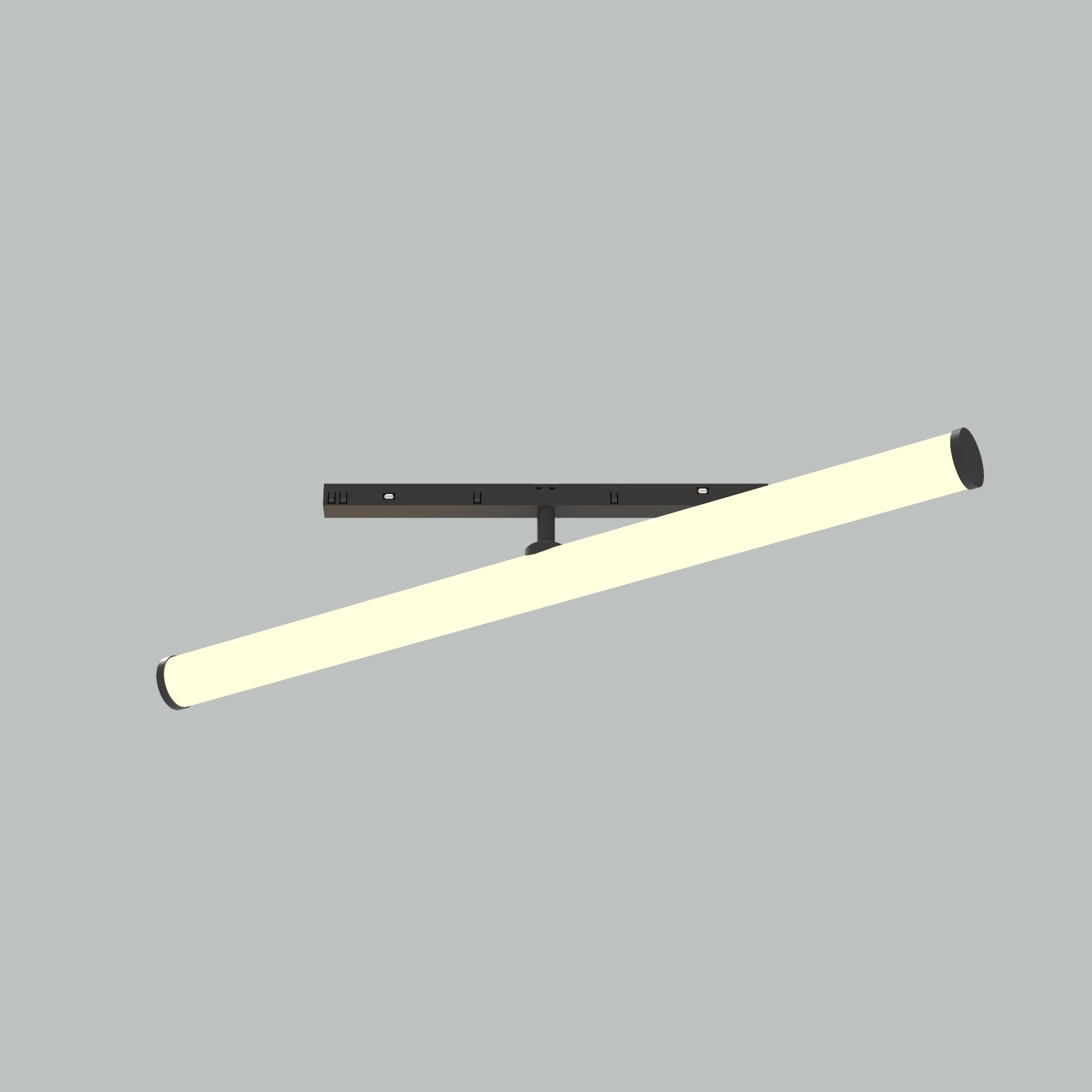

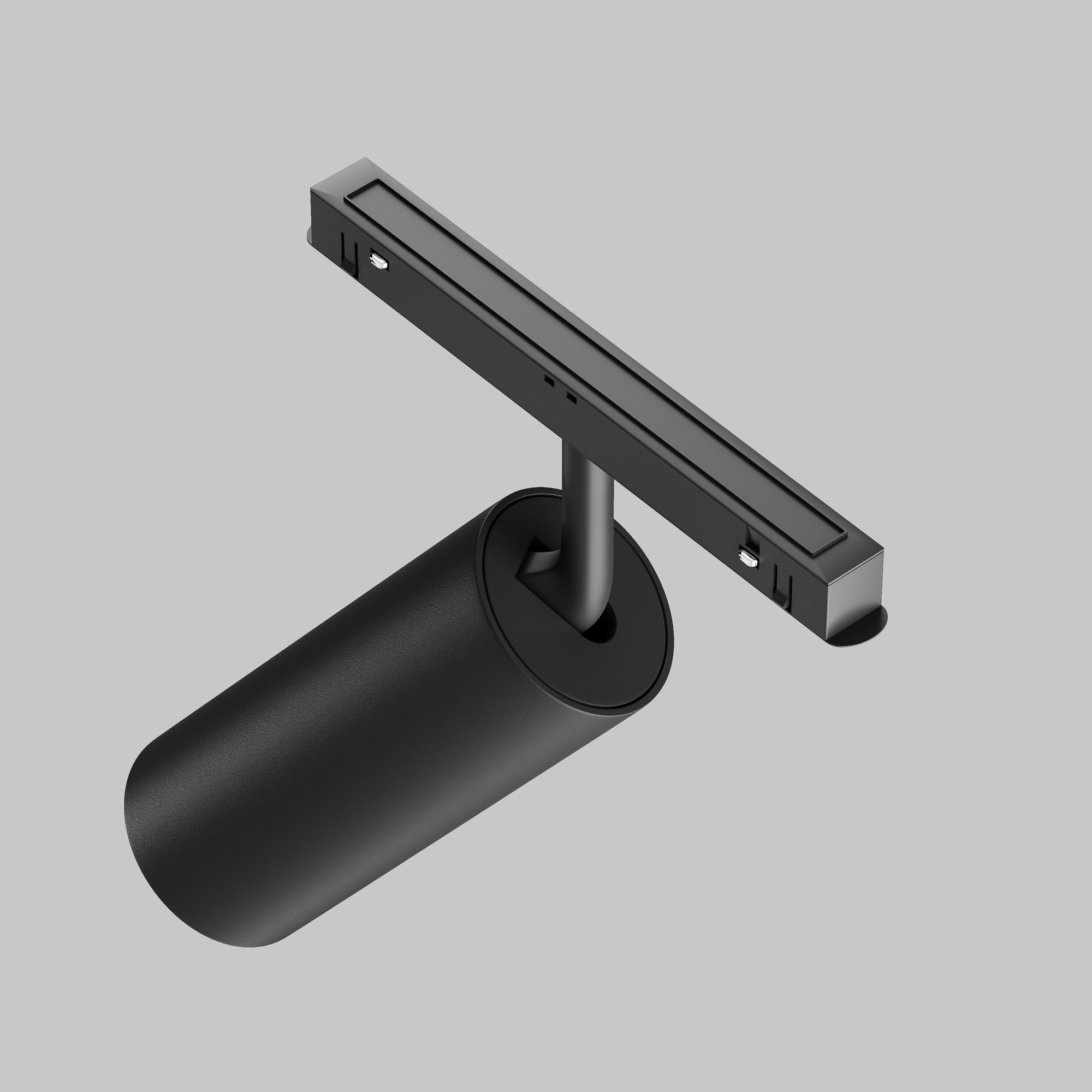

Сегодня в коллекции имеется более 100 светильников, каждый из которых отличается габаритами, цветом корпуса, мощностью и температурой свечения. Также светильники могут управляться при помощи приложения для телефона Maytoni Smart или пультом управления. Управляемые модели оснащены встроенным контроллером, диммируются и меняют температуру свечения. Такие модели содержат в аббревиатуре артикула две буквы DS (Dim Smart). Для первоначальной настройки светильников все же потребуется пульт управления. После этого можно будет пользоваться как пультом, так и приложением.
4. Комплектующие

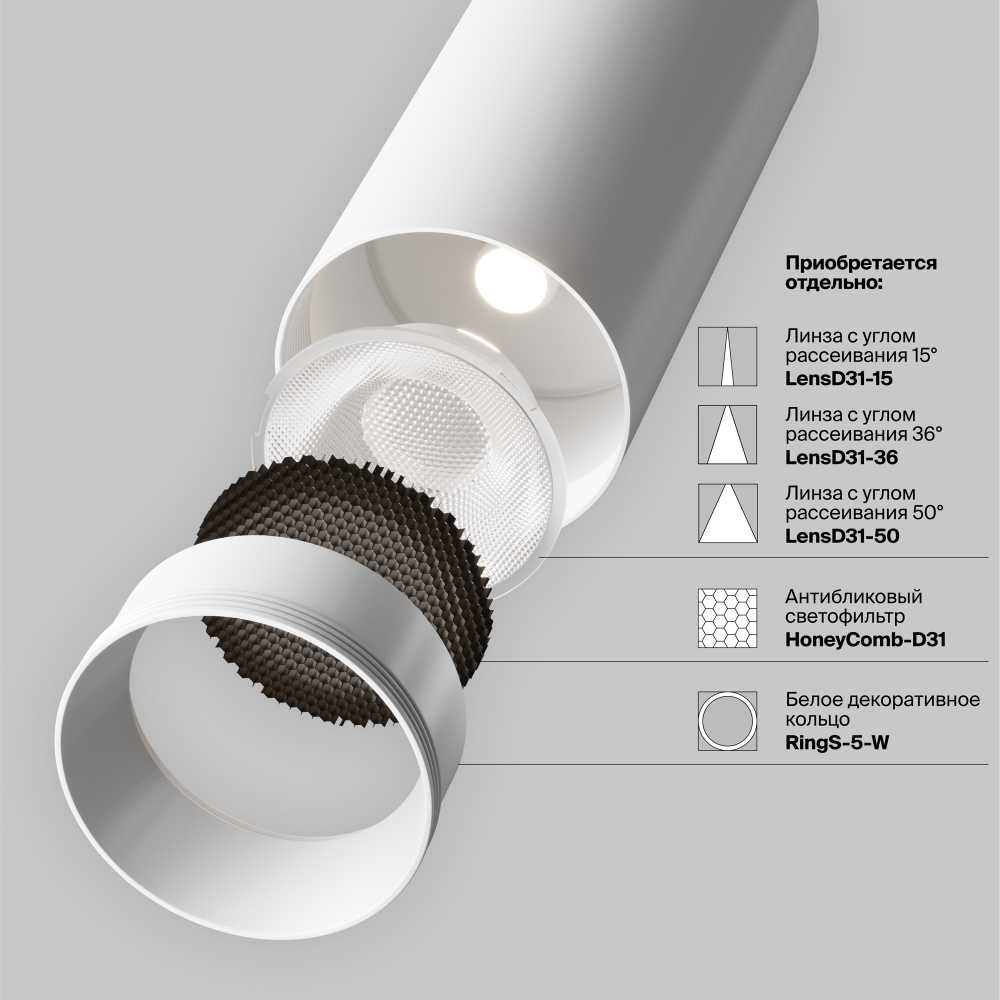

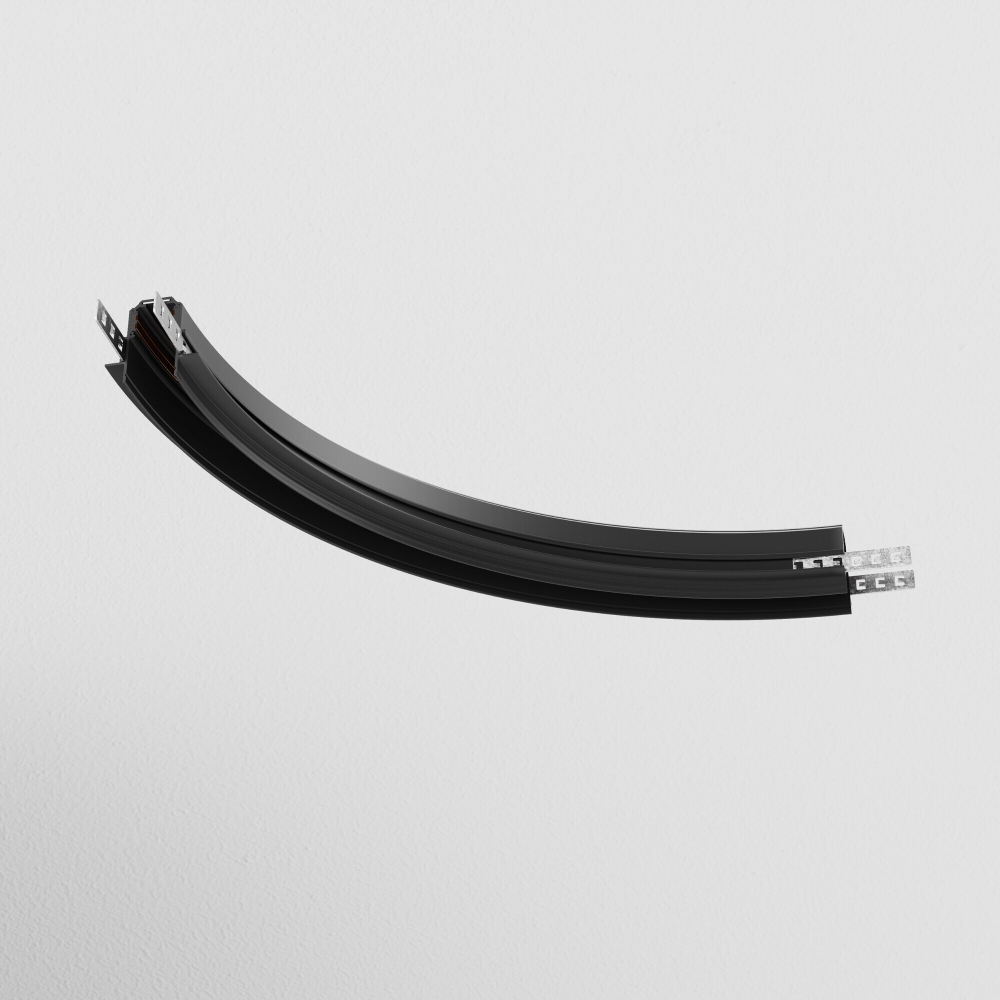

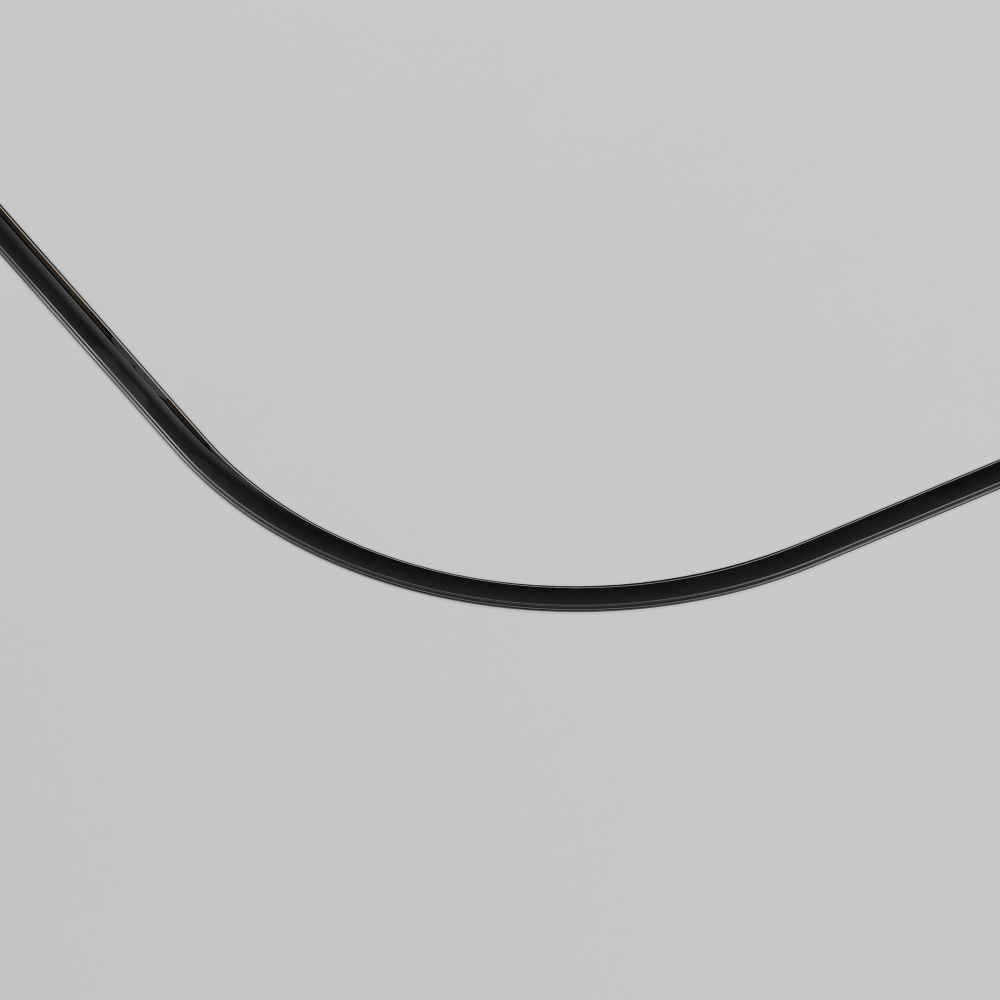

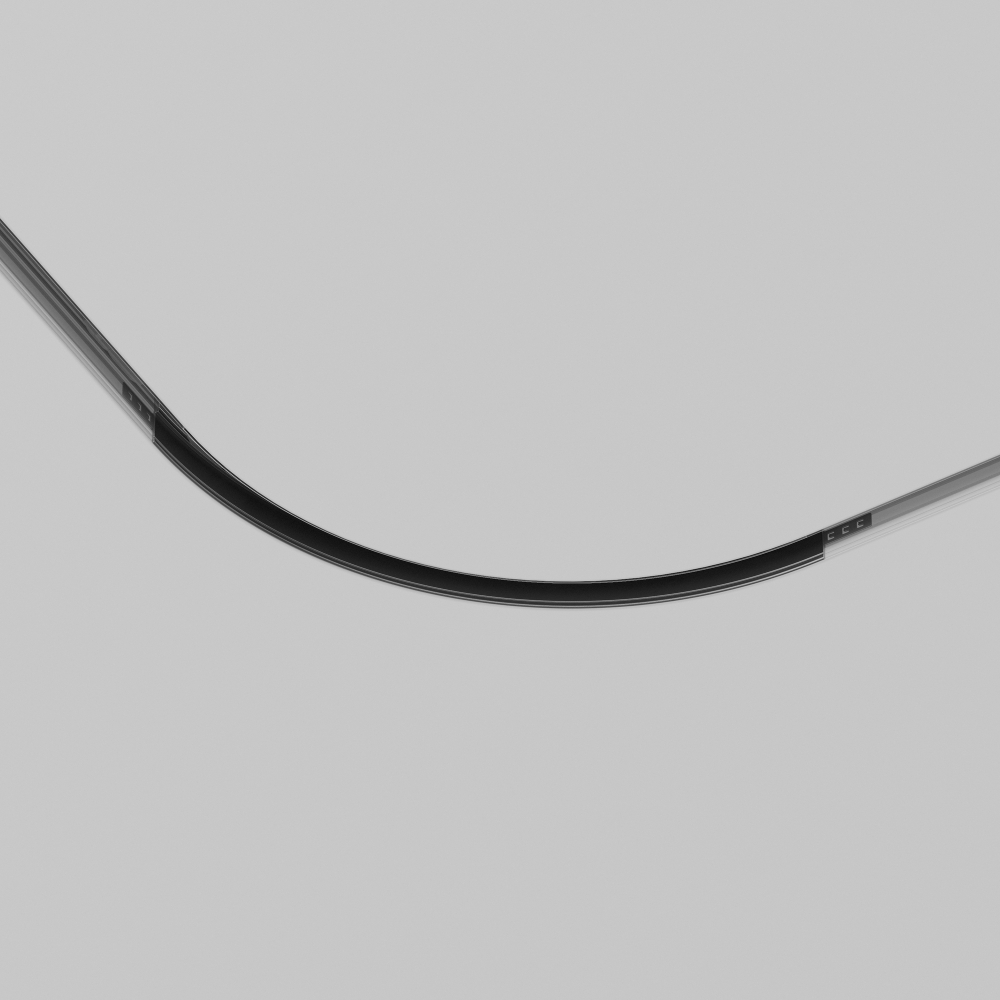

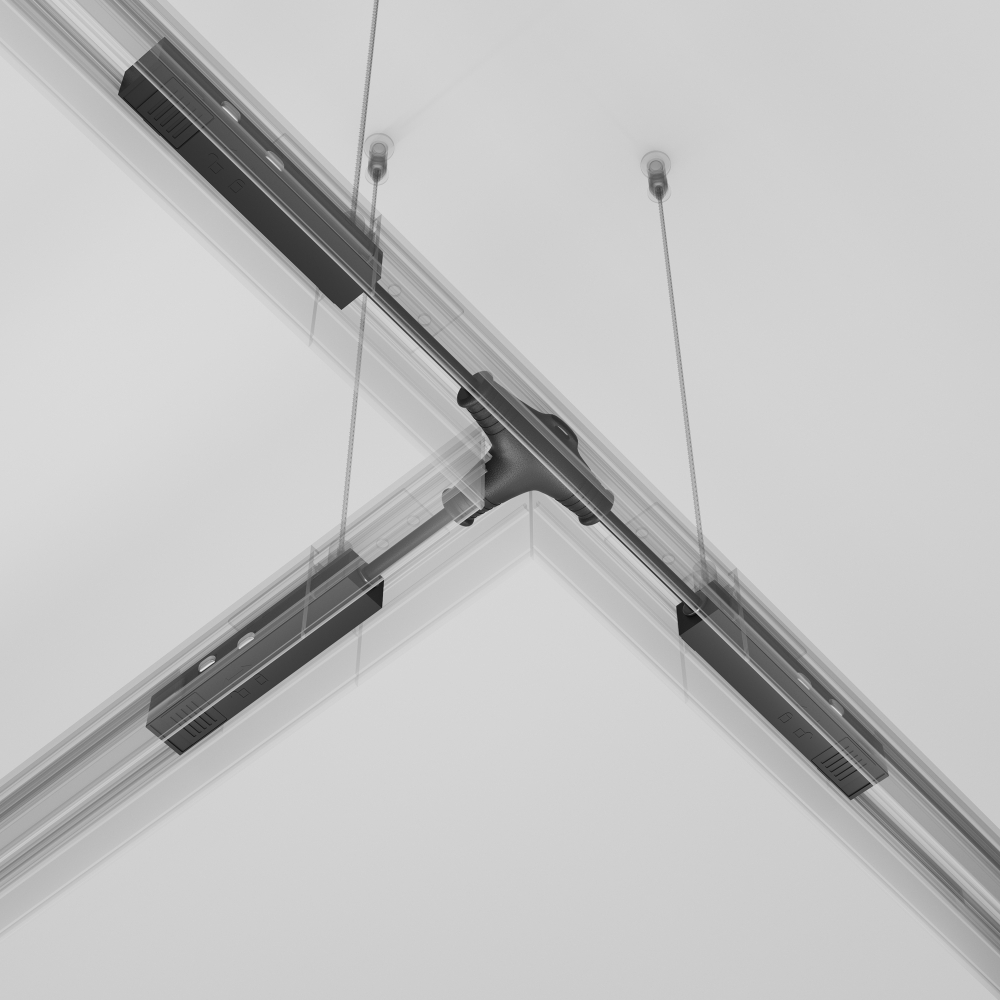

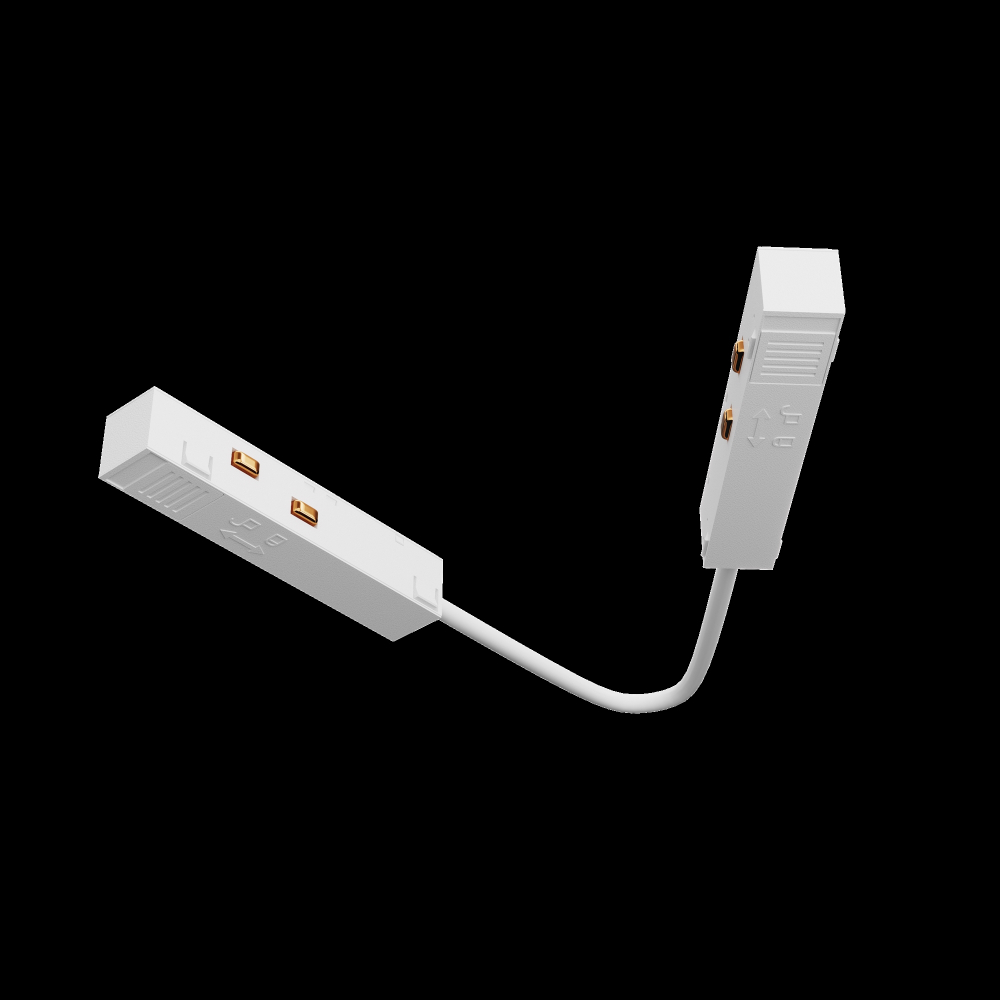

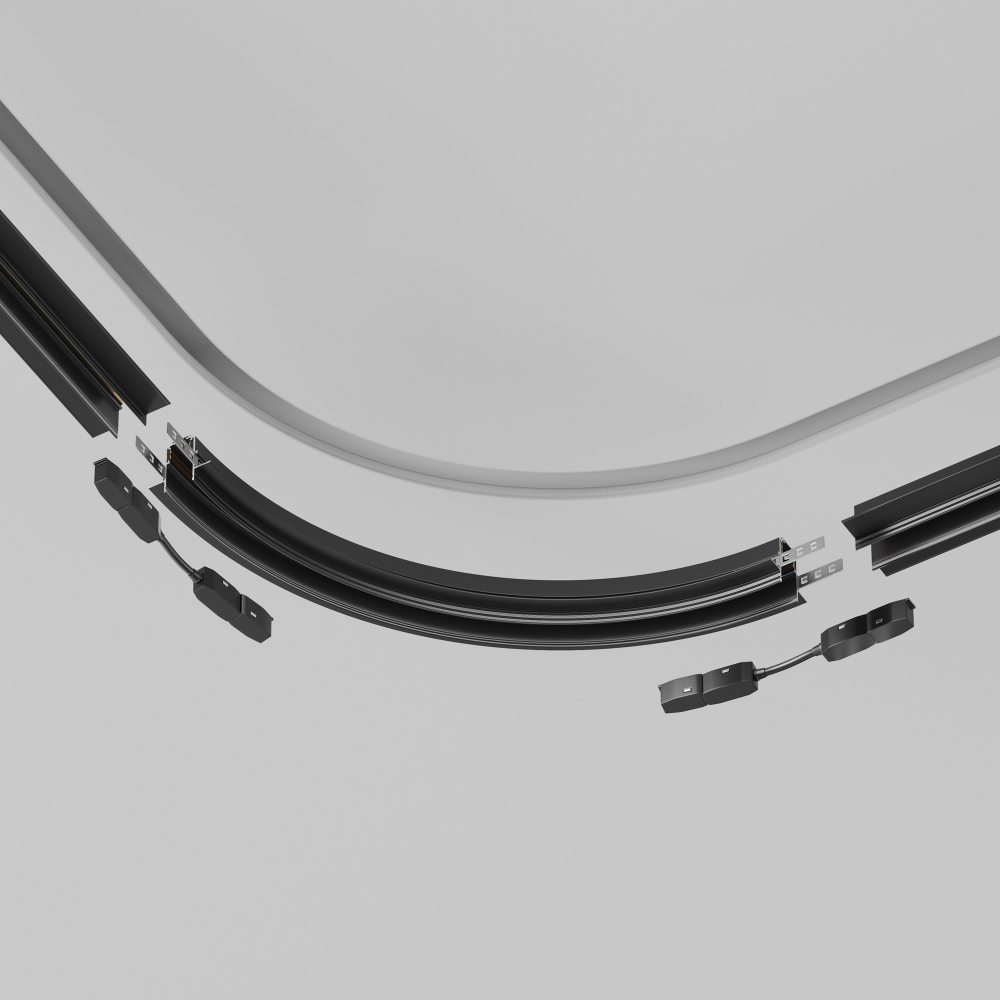

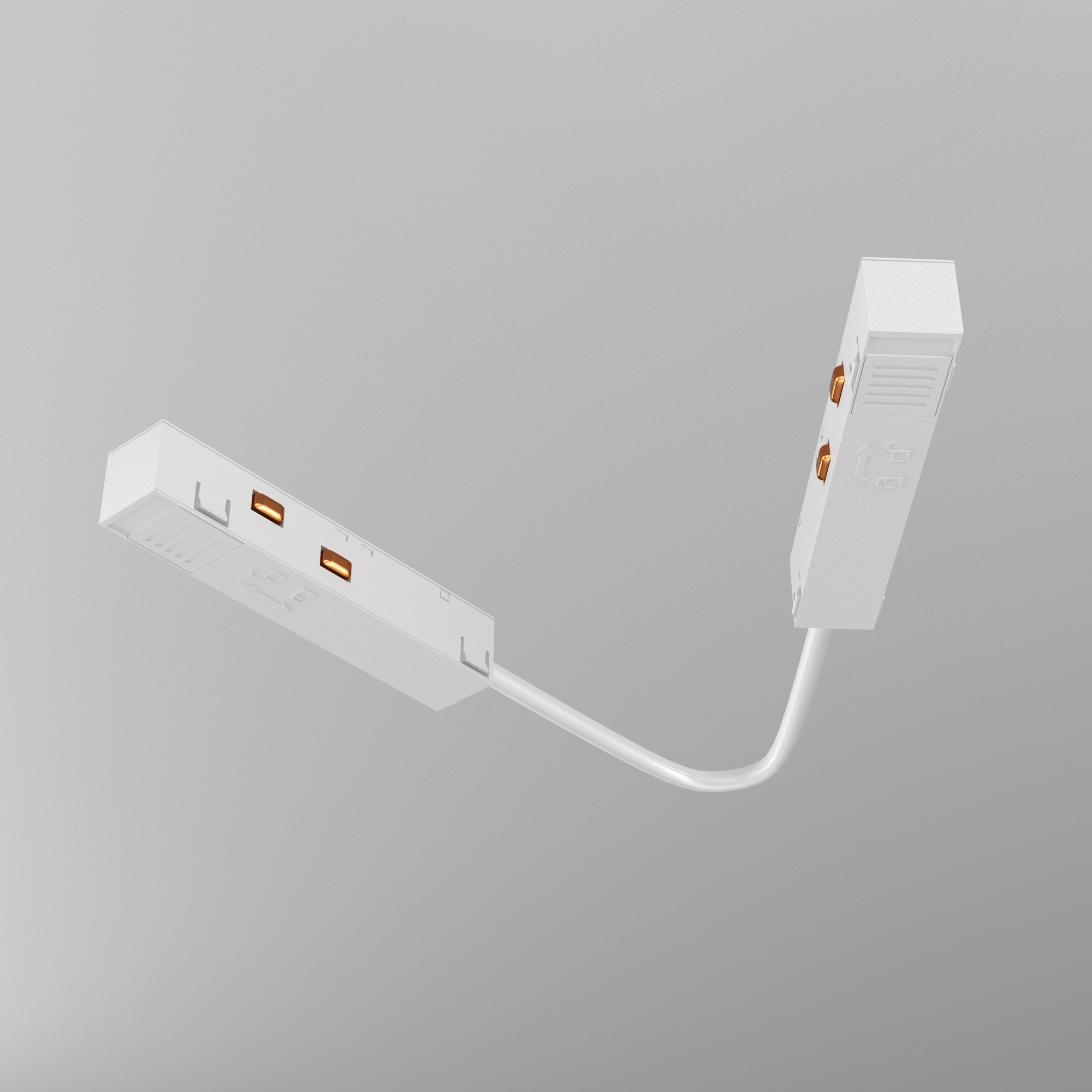

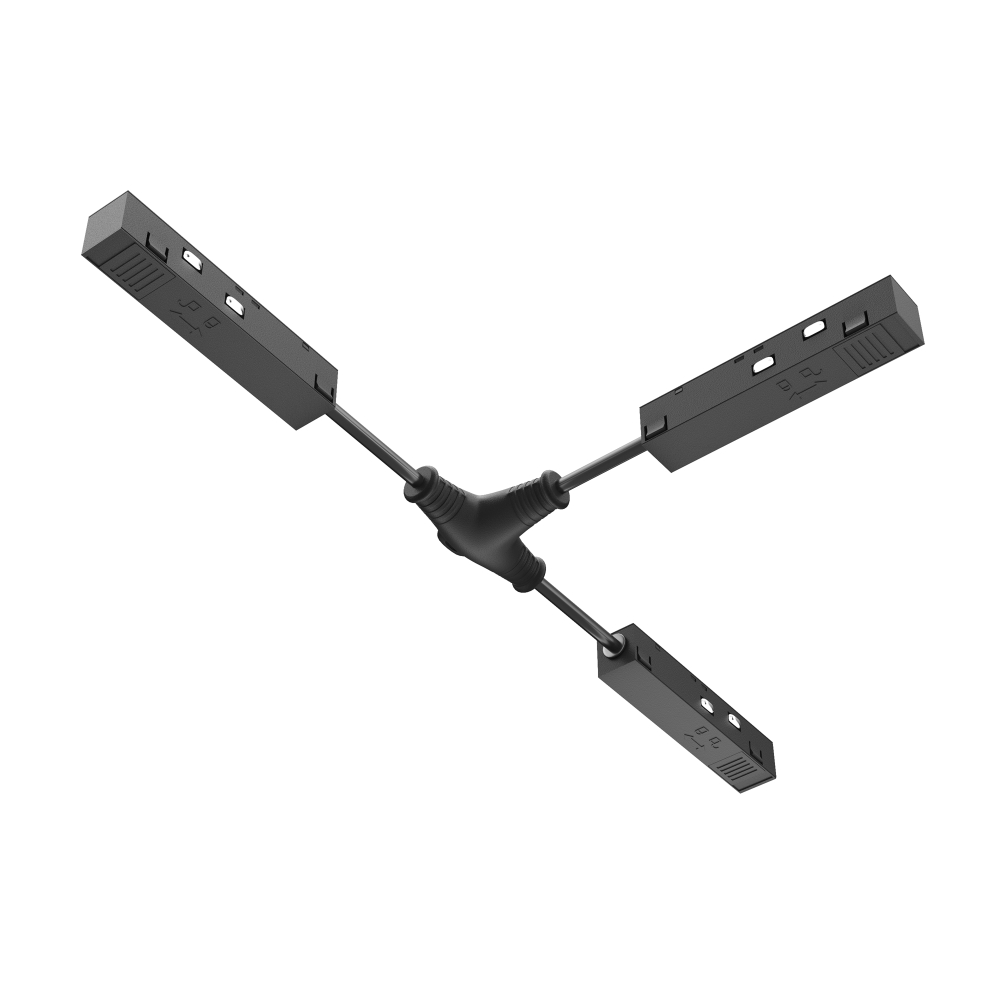

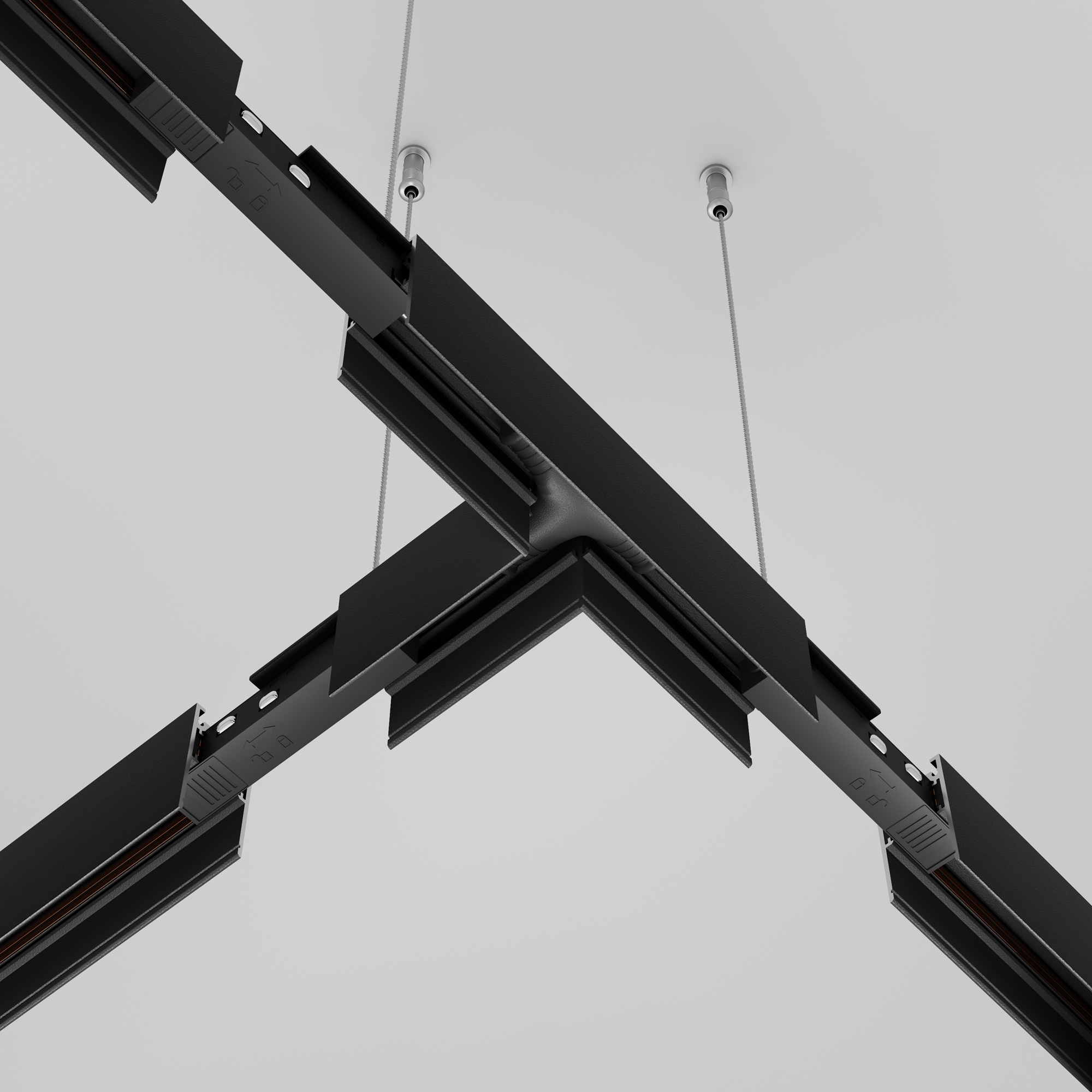

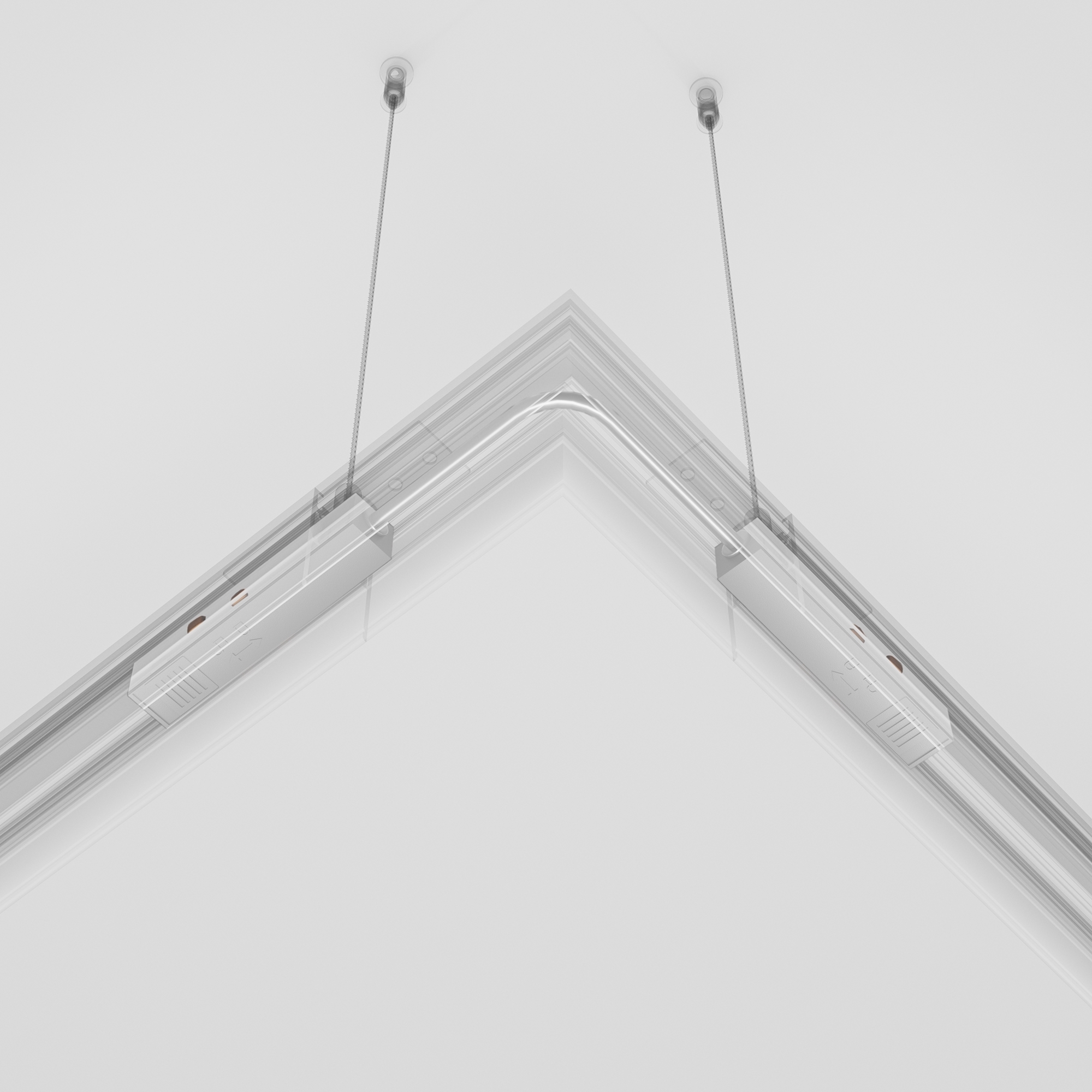

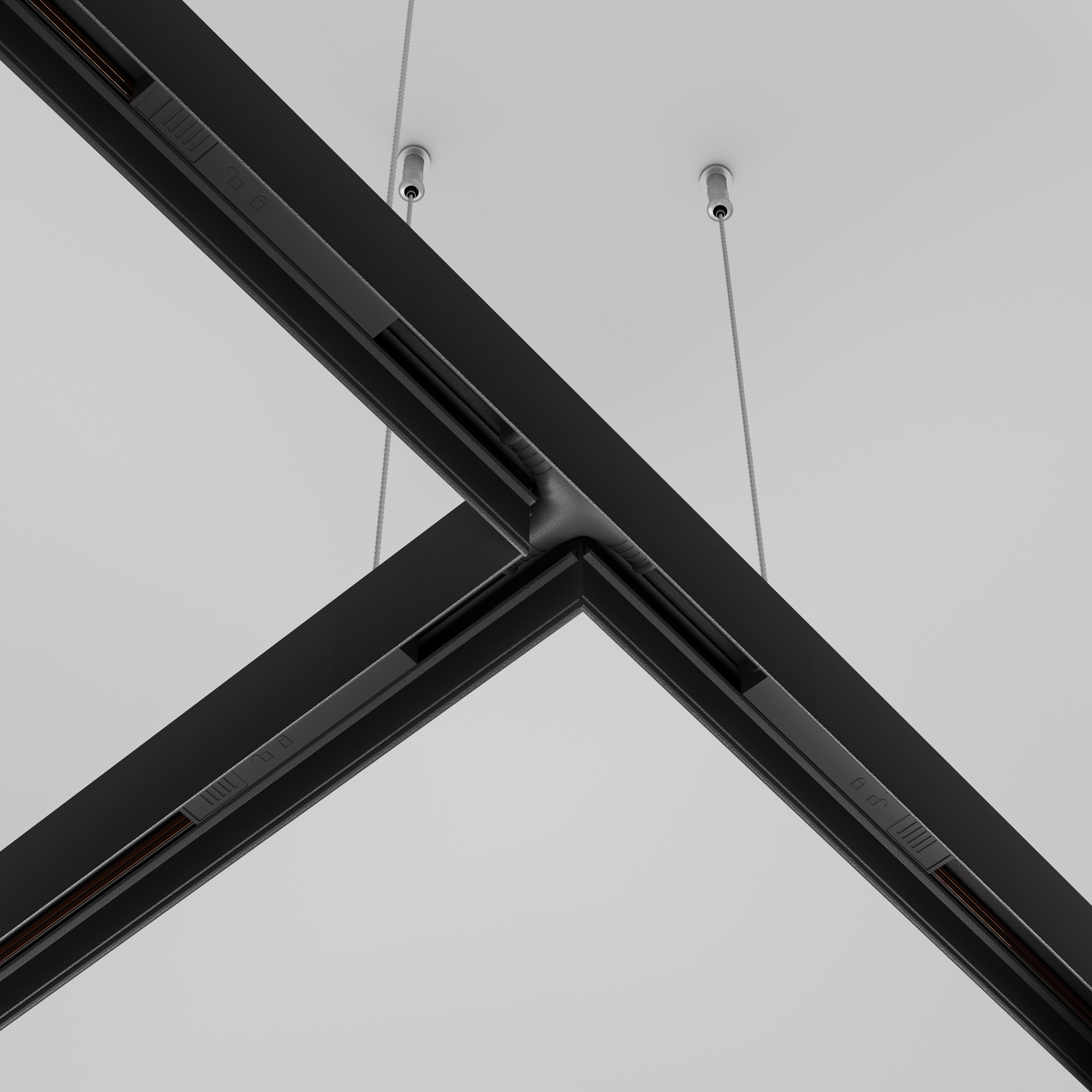

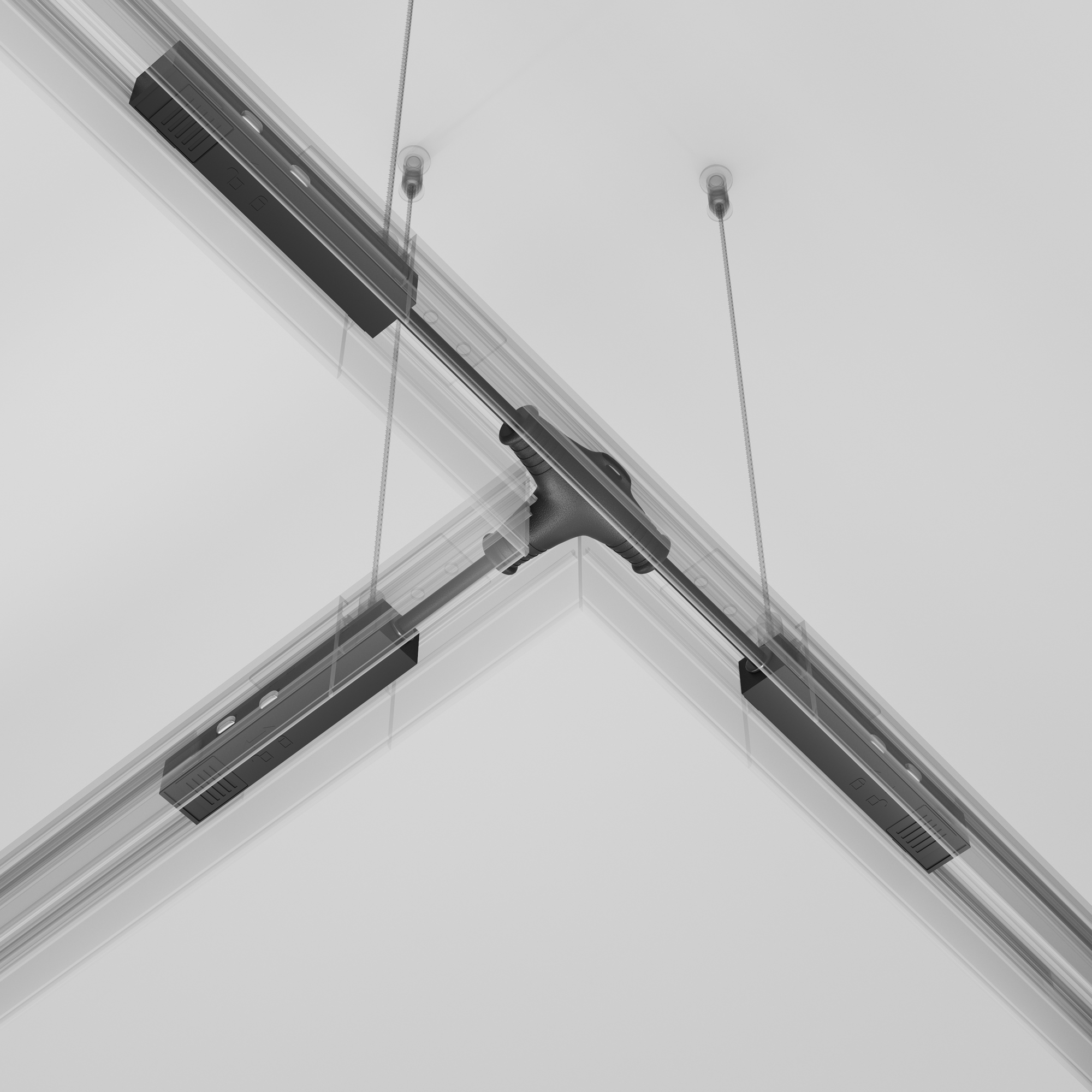

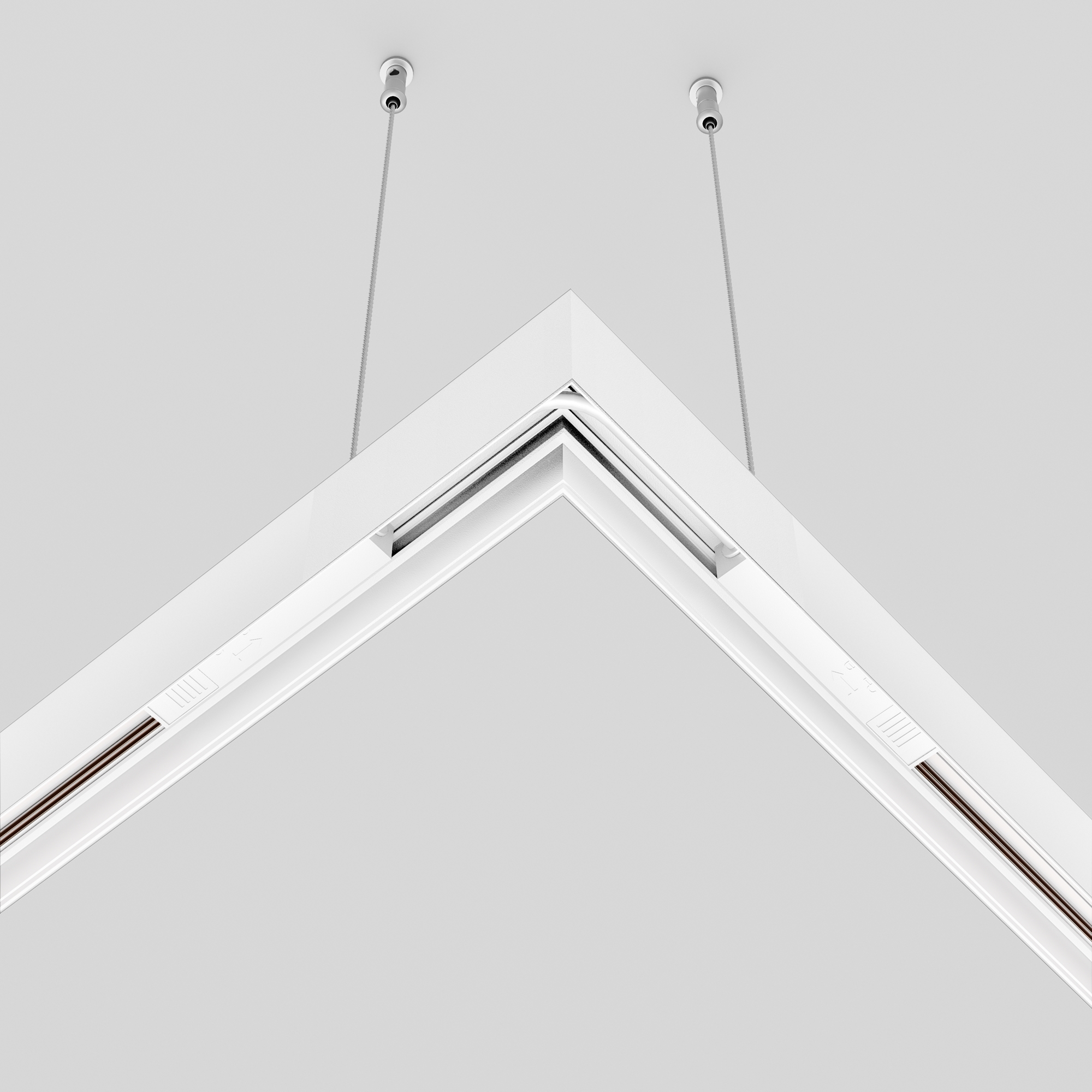

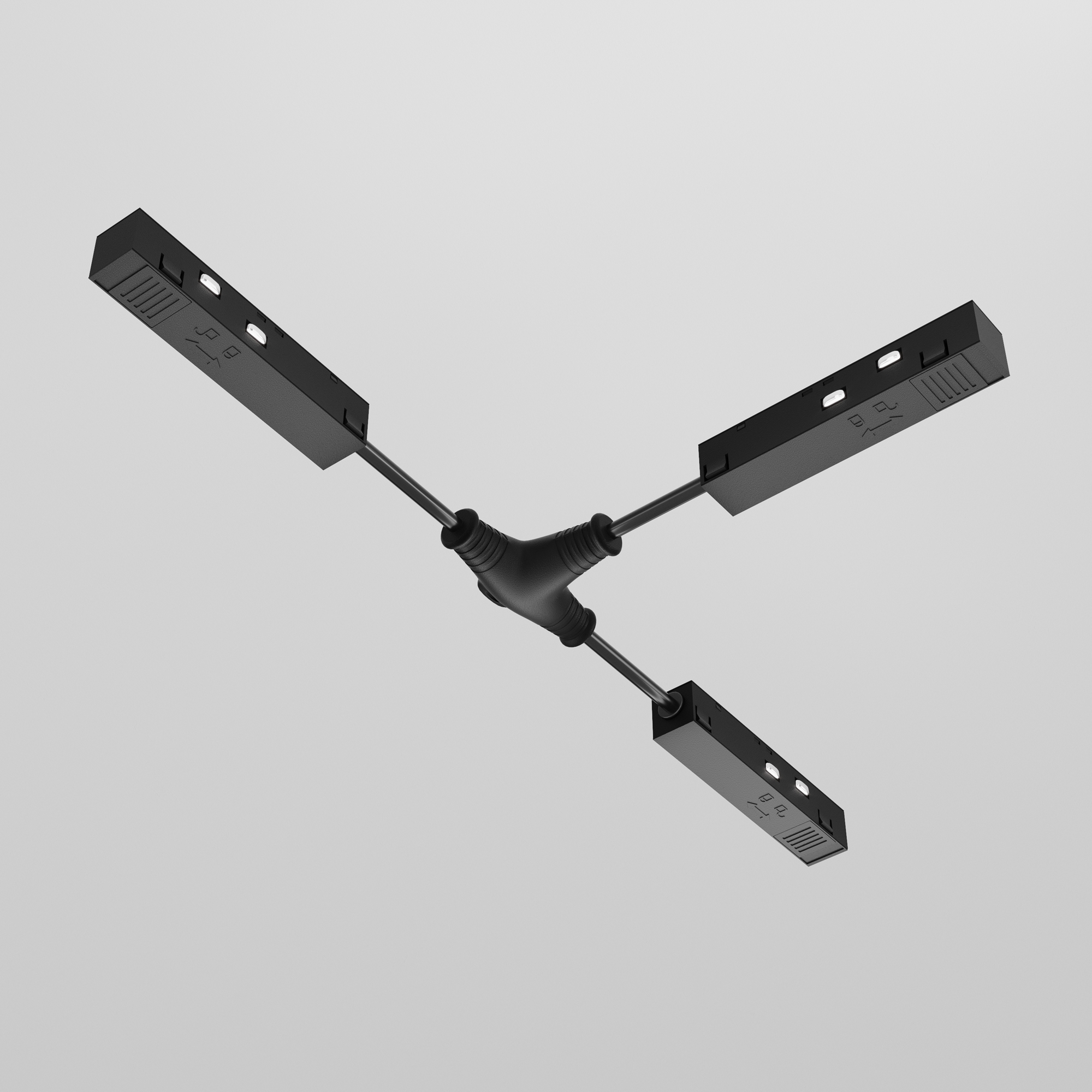

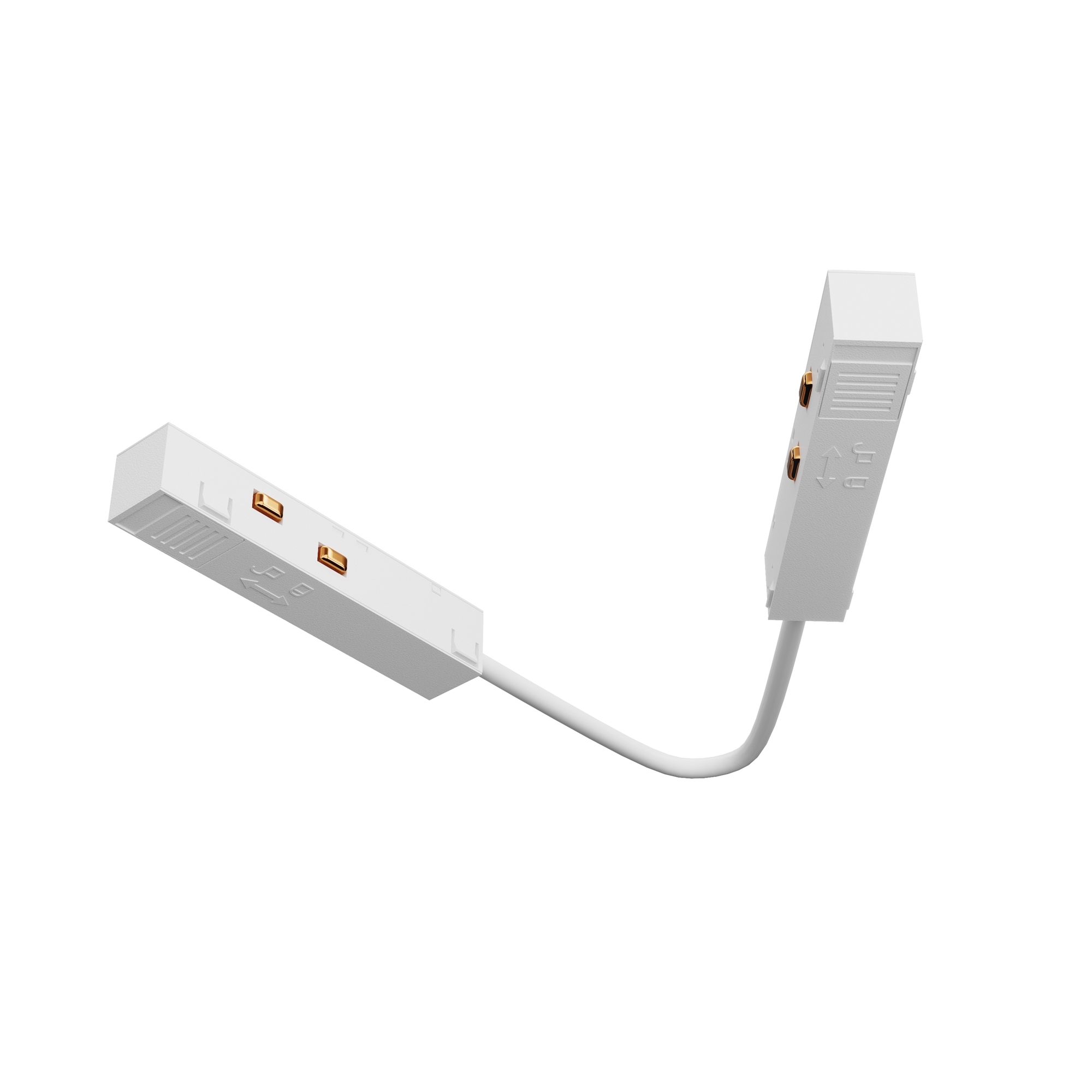

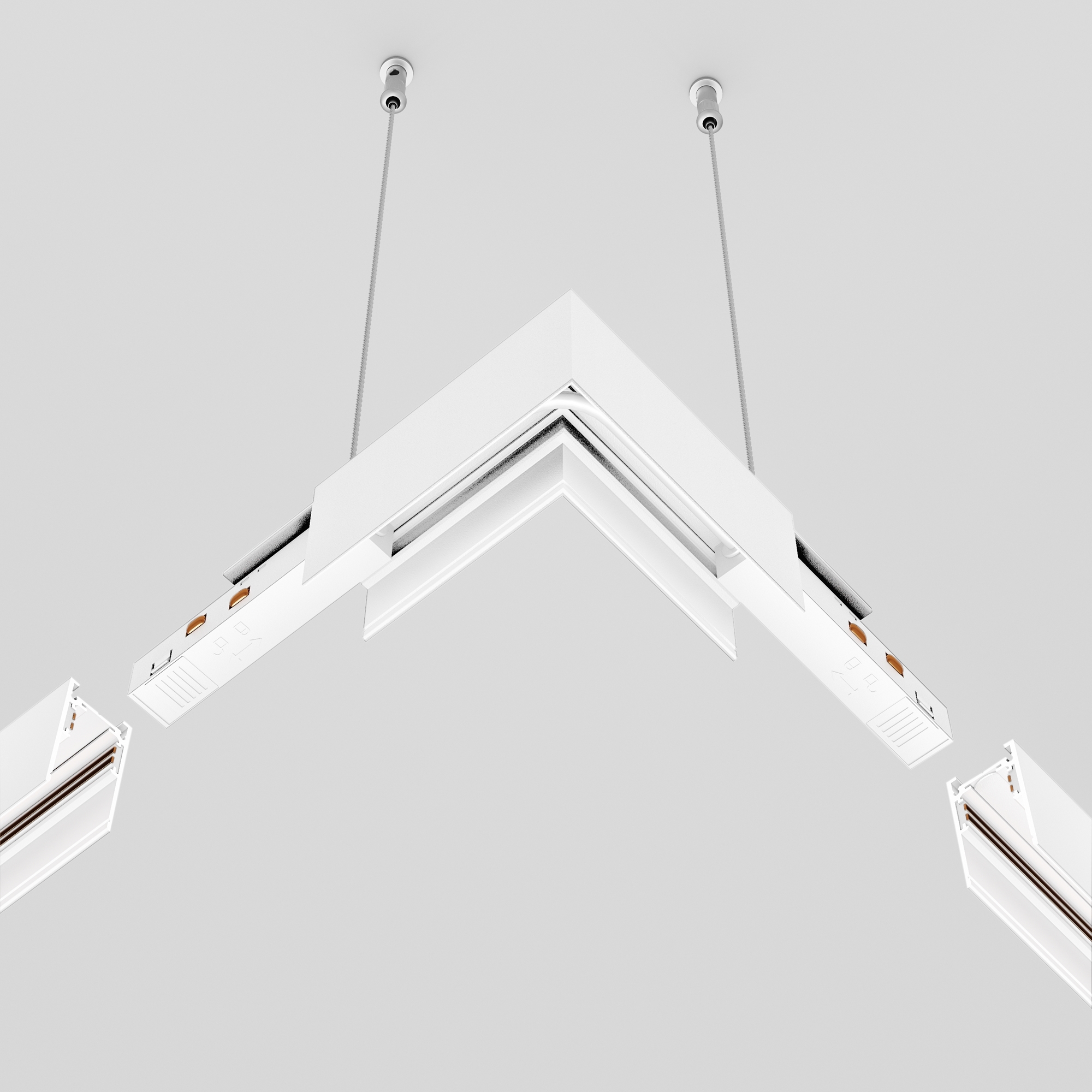

Если по проекту предусмотрены участки длиной более 3-х метров или необходимо соединять линии в какие-то геометрические фигуры, для этого рекомендуется использовать специальные коннекторы питания (располагаются внутри шины для передачи питания между шинами), усилители стыка и дополнительные вводы питания, если длина системы более 10 метров. В случае перехода системы из одной плоскости в другую, например, с потолка на стену, для этого также используются коннекторы и внутренний угол. Полный комплект Вам поможет собрать менеджер при подробном расчете конструкции.
5. Установка системы и порядок подключения
Для того, чтобы не возникло проблем с контактными группами внутри системы, следует строго придерживаться последовательности в монтаже.
а) отклоючите линию подачи напряжения в распределительном щитке от выносного блока питания;
б) измерьте все длины системы, которые предполагается монтировать. Длина шины может регулироваться путем отреза шинопровода обычной ножовкой по металлу;
в) убедитесь, что все комплектующие в наличии и система готова к сборке. Расчертите карандашом на потолке тонкую разметку, чтобы шины при монтаже "не гуляли" и геометрия была строго заложенной проектом;
г) проверьте линию подвода питания, она должна быть рассчитана с учетом коннектора питания и подводного провода к нему;

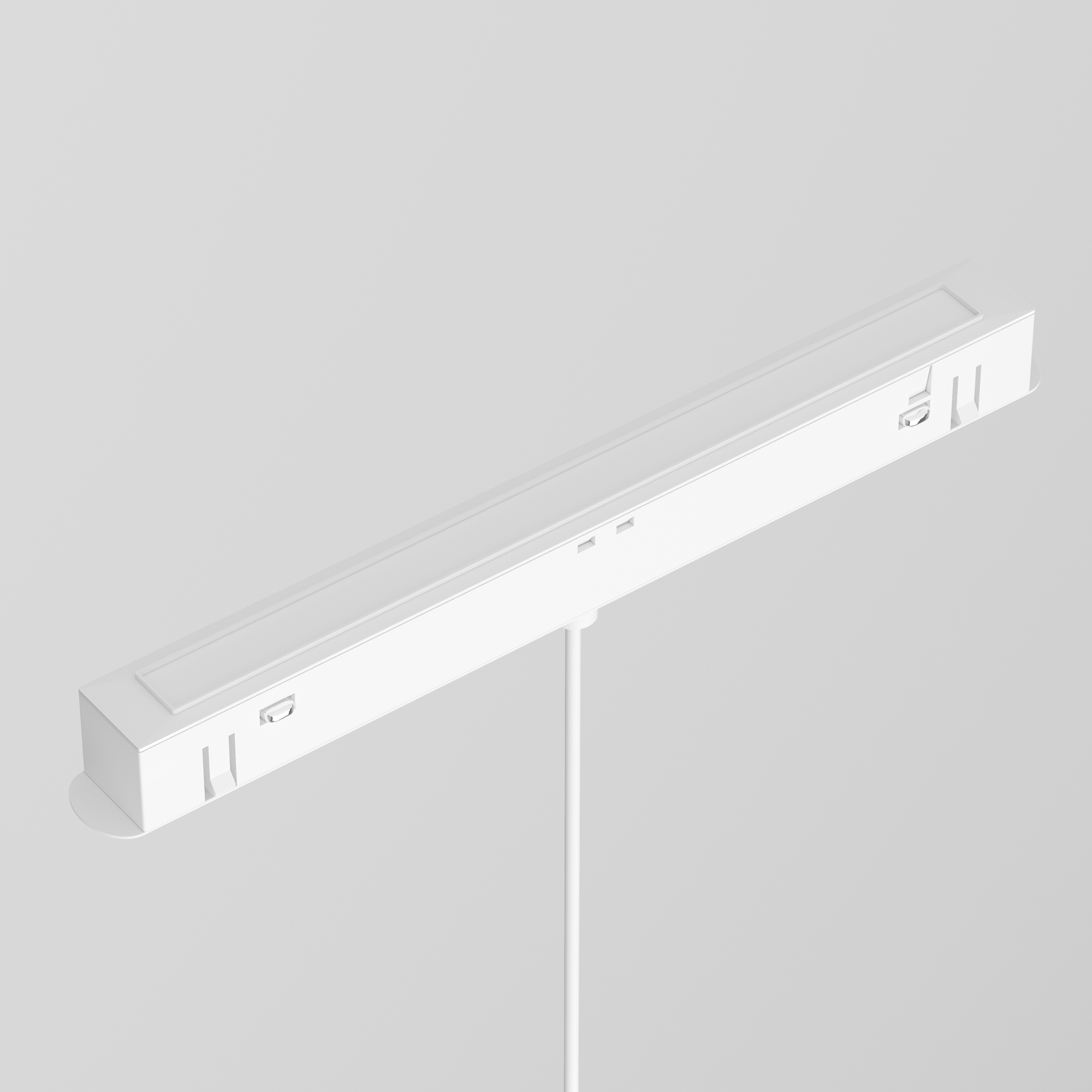

д) закрепите все шины и усилители стыка, установите гибкие и прямые коннекторы питания, а также сам ввод питания и вставьте один светильник для проверки;
е) проверьте коммутацию и корректность подключения фазы, нулевой линии и заземления к блоку питания, подайте напряжение и включите выключатель в помещении;
ж) при корректной работе выключите свет и вставьте остальные светильники в группе.

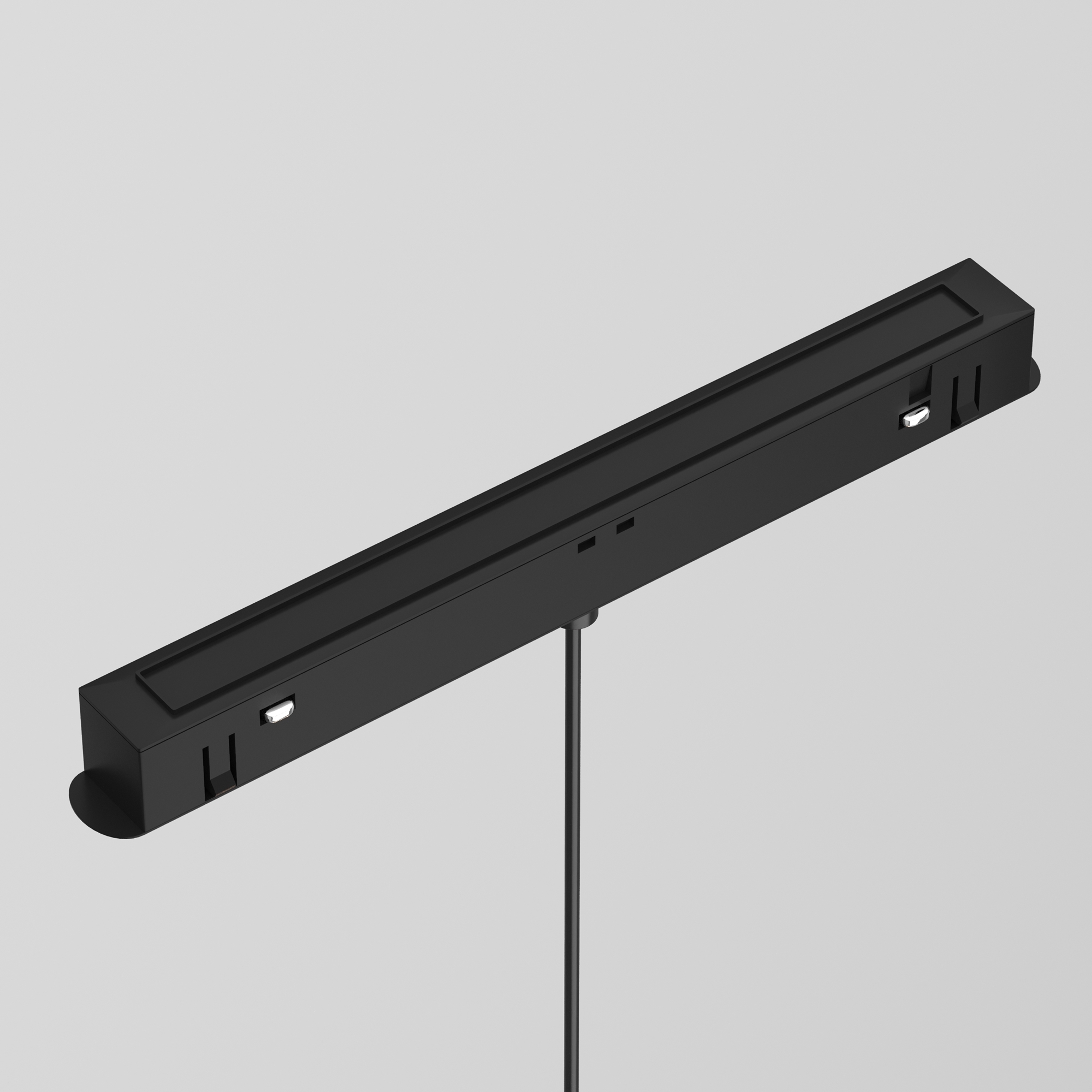

Если используется блок питания, встраиваемый в шину, схема подключения немного отличается. После проверки всех соединений в системе установите блок питания (он включает в себя подводной провод и ввод питания не требуется); далее установите один светильник и включите свет. При корректной работе выключить свет и установите остальные светильники.
Для наглядной демонстрации выкладываем схему подключения и подробную инструкцию ЗДЕСЬ
